Hyundai Elantra: Процедуры ремонта вентилятора / Power Mosfet

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Отопление, вентиляция, кондиционирование / воздуходувка / Процедуры ремонта Power Mosfet

осмотр
1.
Включите зажигание.
2.
Вручную задействуйте переключатель управления и измерьте напряжение электродвигателя вентилятора.
3.
Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.

Спецификация
Скорость вентилятора (ручная)
Напряжение двигателя (В)
1
3,4 ± 0,5 (кондиционер выключен)
3,8 ± 0,5 (кондиционер включен)
2
5,1 В
3
6,3 В
4
7,6 В
5
8,8 В
6
10,1 В
7
11,3 В
8
Батарея

Диагностика с помощью GDS
1.
Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS).
? Система диагностики (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.

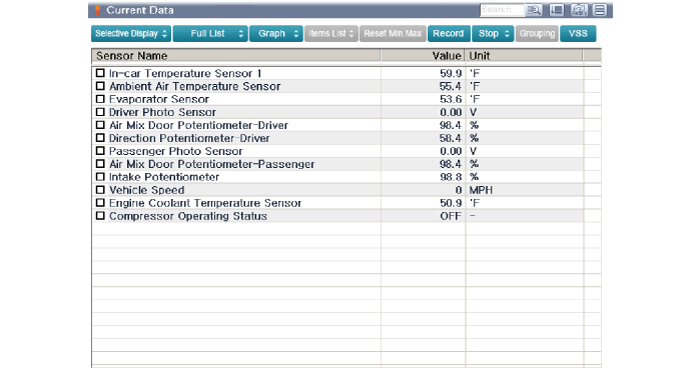

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих Power Mosfet.

4.

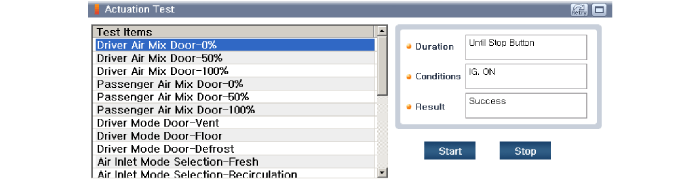

Чтобы выполнить принудительную операцию по входным факторам Power Mosfet, выберите «ACTUATION TEST».

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите центральную панель аварийной подушки.
(См. Кузов — «Центральная панель аварийной площадки»)
3.
Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.

4.
Отсоедините разъем силового MOSFET (A), а затем снимите силовой MOSFET (B), предварительно ослабив крепежные винты.

5.
Для установки выполните процедуру удаления в обратном порядке.
