Hyundai Elantra: Компоненты и расположение компонентов SRSCM / SRS Control Module (SRSCM)
| Компоненты |
|

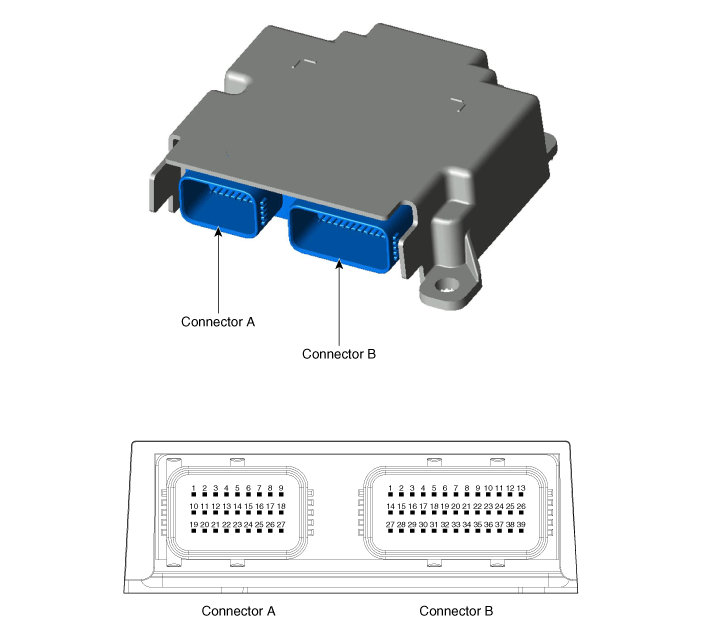

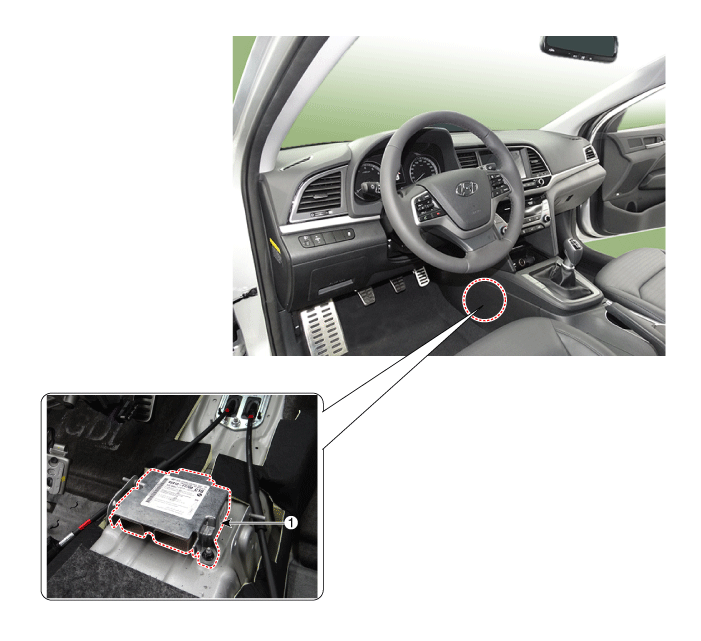

1. Модуль управления дополнительной удерживающей системой (SRSCM)
|
|
|
Нет
|
Соединитель А
|
Соединитель Б
|
|
1
|
IGN 1
|
Земля
|
|
2
|
Датчик лобового удара водителя — высокий уровень (+)
|
Преднатяжитель ремня безопасности водителя — высокий (+)
|
|
3
|
Датчик лобового удара водителя — Низкий уровень (-)
|
Преднатяжитель ремня безопасности водителя — низкий (-)
|
|
4
|
Подушка безопасности водителя 1-я ступень - Высокая (+)
|
Аварийное крепление водителя - низкое (-)
|
|
5
|
Подушка безопасности водителя 1-я ступень - Низкая (-)
|
Аварийное крепление водителя - Высокий (+)
|
|
6
|
Подушка безопасности пассажира 1-я ступень - Низкая (-)
|
Боковая подушка безопасности водителя — высокая (+)
|
|
7
|
Подушка безопасности пассажира 1-я ступень - Высокая (+)
|
Боковая подушка безопасности водителя — низкая (-)
|
|
8
|
-
|
Боковая подушка безопасности пассажира — низкая (-)
|
|
9
|
-
|
Боковая подушка безопасности пассажира — высокая (+)
|
|
10
|
Выходной сигнал аварии
|
Датчик бокового удара со стороны водителя — высокий уровень (+)
|
|
11
|
Датчик лобового столкновения со стороны пассажира — высокий уровень (+)
|
Датчик бокового удара со стороны водителя — низкий уровень (-)
|
|
12
|
Датчик лобового столкновения со стороны пассажира — Низкий уровень (-)
|
Датчик бокового удара со стороны пассажира — низкий уровень (-)
|
|
13
|
2-я ступень подушки безопасности водителя — высокая (+)
|
Датчик бокового удара со стороны пассажира — высокий уровень (+)
|
|
14
|
2-я ступень подушки безопасности водителя — Низкая (-)
|
-
|
|
15
|
Подушка безопасности пассажира 2-я ступень - Низкая (-)
|
Преднатяжитель ремня безопасности пассажира — высокий (+)
|
|
16
|
Подушка безопасности пассажира 2-я ступень - Высокая (+)
|
Преднатяжитель ремня безопасности пассажира — Низкий (-)
|
|
17
|
C-CAN (высокий)
|
Аварийное крепление пассажира - низкое (-)
|
|
18
|
C-CAN (низкий)
|
Аварийное крепление пассажира - Высокий (+)
|
|
19
|
-
|
Шторка безопасности водителя — высокая (+)
|
|
20
|
Индикатор подушки безопасности пассажира
|
Шторка безопасности водителя — низкая (-)
|
|
21
|
-
|
Шторка безопасности пассажира — низкая (-)
|
|
22
|
Коленная подушка безопасности водителя — высокая (+)
|
Шторка безопасности пассажира — высокая (+)
|
|
23
|
Коленная подушка безопасности водителя — низкая (-)
|
Датчик бокового удара водителя и пассажира — высокий уровень (+)
|
|
24
|
-
|
Датчик бокового удара давления водителя — низкий (-)
|
|
25
|
-
|
Датчик бокового удара давления со стороны пассажира — низкий уровень (-)
|
|
26
|
Локальный CAN (высокий)
|
Пассажир Датчик бокового удара со стороны пассажира — высокий уровень (+)
|
|
27
|
Локальный CAN (низкий)
|
-
|
|
28
|
|
-
|
|
29
|
-
|
|
|
30
|
-
|
|
|
31
|
-
|
|
|
32
|
-
|
|
|
33
|
-
|
|
|
34
|
-
|
|
|
35
|
-
|
|
|
36
|
-
|
|
|
37
|
-
|
|
|
38
|
-
|
|
|
39
|
-
|
Схематические диаграммы
Принципиальная электрическая схема
...
Модуль управления SRS (SRSCM) Описание и работа
Описание
•
Модуль управления дополнительной системой пассивной безопасности (SRSCM)
определяет, следует ли и когда раскрывать модуль подушки безопасности, ремень безопасности
преднатяжитель (BPT) и аварийное застегивающее устройство (EFD).
...
