Hyundai Elantra: SRSCM / Система классификации пассажиров (OCS) Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Сдержанность / SRSCM / Система классификации пассажиров (OCS) Процедуры ремонта

Удаление
Блок системы классификации пассажиров (OCS)
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2.
Снимите переднее пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
3.
Отсоедините разъем блока системы классификации пассажиров (A).

4.
Снимите блок системы классификации пассажиров (А) после ослабления крепежных винтов.

Датчик системы классификации пассажиров (OCS)
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2.
Снимите переднее пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
3.
Снимите подушку переднего сиденья в сборе.
(См. Кузов — «Чехол подушки переднего сиденья»)
Монтаж
Блок системы классификации пассажиров (OCS)
1.
Установите блок системы классификации пассажиров на направляющую переднего сиденья в сборе.
2.
Подсоедините разъем блока системы классификации пассажиров.
3.
Установите переднее пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
4.
Подсоедините отрицательный кабель аккумуляторной батареи.
5.
После установки системы классификации пассажиров убедитесь в правильности работы системы.
•
Включите зажигание, индикатор SRS должен загореться примерно на шесть секунд, а затем погаснуть.
•
Контрольная лампа включится на 4 секунды и погаснет в течение 3 секунд. По истечении 7 секунд он должен оставаться выключенным, если OCS не не требуют подавления, а подушка безопасности пассажира включена.
•
Обязательно выполните сброс OCS с помощью GDS после замены блока OCS.
Процедура сброса OCS
Вы должны выполнить процедуру сброса OCS после обслуживания или замена почти всей части пассажирского сиденья. (Не включены полные сиденье в сборе)
1.
Зажигание «ВЫКЛ», подключить ГРС.
2.

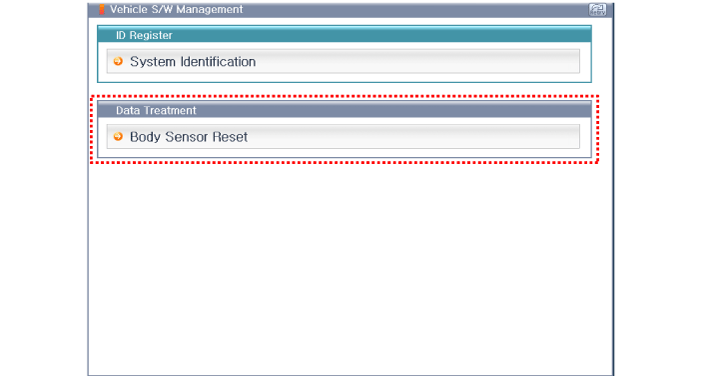

Включить зажигание и выключить двигатель, выбрать систему подушек безопасности и режим «Сброс датчиков кузова».

3.

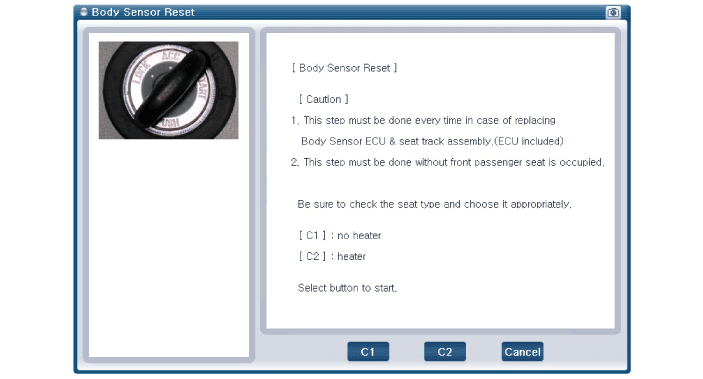

GDS покажет два шага функции сброса OCS.
(1)
Сотрите диагностические коды OCS.
(2)
Инициализация ОКС.

•
Этот шаг необходимо выполнять, когда сиденье переднего пассажира пусто.
4.

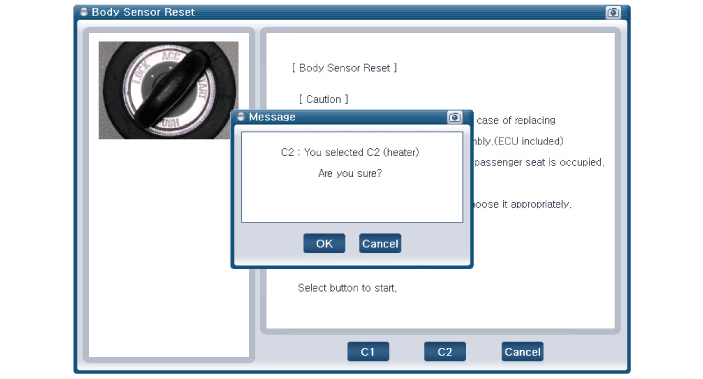

Выберите конфигурацию продукта.
(1)
C1 : Без нагревателя
(2)
C2 : Нагреватель

•
Перед запуском процесса OCS Rest проверьте правильность конфигурации сиденья на реальном автомобиле.
•
Если вы видите центральную консоль, вы можете найти различные кнопки для каждого типа конфигурации сиденья. (См. ниже картина)

5.

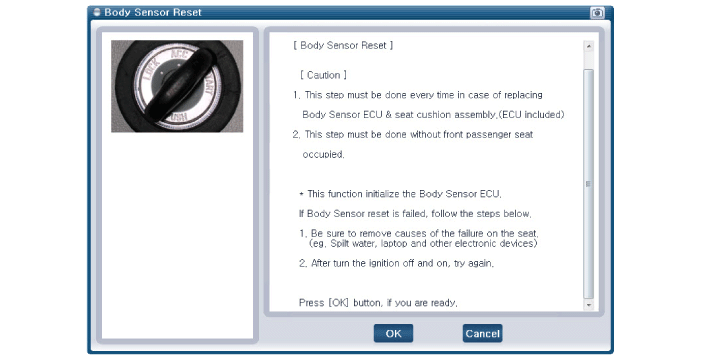

Будет выполнена процедура инициализации OCS.
C1 : Нет сброса типа нагревателя

C2 : Сброс типа обогревателя (включая охлаждающее сиденье)

•
Сотрите диагностические коды SRSCM после завершения сброса OCS.
Код неисправности
Кодовое имя
Описание
B176300
Дефект ЭБУ
1.
Сброс (установка калибровки) не завершен
2.
ЭБУ поврежден от физической нагрузки
B176400
Дефект МАТ
1.
Мат и ЭБУ не связаны.
2.
Коврик поврежден от физических нагрузок.
B17672F
Алгоритм отключения
1.
Слишком большая влажность.
B111117
Напряжение IGN высокое
1.
Напряжение IGN высокое.
B111216
Низкое напряжение IGN
1.
Низкое напряжение IGN.
B160388
CAN-шина отключена
1.
CAN-шина не работает.
B169787
Ошибка связи АБУ
1.
CAN-шина не работает.
2.
АКУ не работает.
