Hyundai Genesis: Устройство автоматической регулировки фар / Устранение неполадок устройства автоматической регулировки фар

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / Устройство автоматического выравнивания фар / Устранение неполадок блока автоматической коррекции положения фар

Инспекция с помощью GDS
Последовательность инициализации и диагностики с помощью оборудования GDS.
Ниже приводится обобщенная процедура A/S.
Нет
Процедура
1
Припаркуйте автомобиль на ровной поверхности
2
проверка шин
3
IGN1 ВКЛ.
4
Фары ближнего света включены
5
Связь с диагностическим прибором
6
Первоначальная команда диагностическим прибором
7
Очистить код неисправности
8
IGN1 ВЫКЛ. > ВКЛ.
9
Повторное подключение к диагностическому прибору
10
Проверка выходного значения HLLD как 15% и кода DTC
11
Срабатывание ГВУ по команде диагностического прибора
12
Фара механическая Initial Aiming

1.
Освободите автомобиль от всего груза и припаркуйте его на ровной поверхности.
2.
Проверьте выходное значение HLLD (15%) после первоначальной настройки.
3.
После начальной электрической настройки с помощью диагностического прибора выполните механическую настройку.
1.

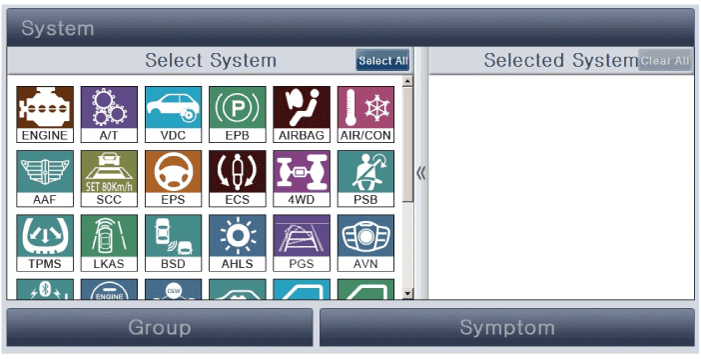

Выберите модель автомобиля и «Автоматическая система регулировки фар (AHLS)».

2.

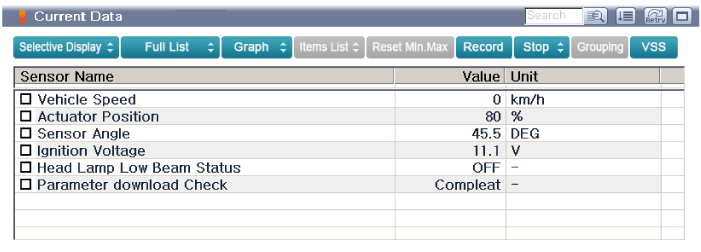

Проверьте выходное значение датчика и данные каждого элемента на экране системной информации.

3.

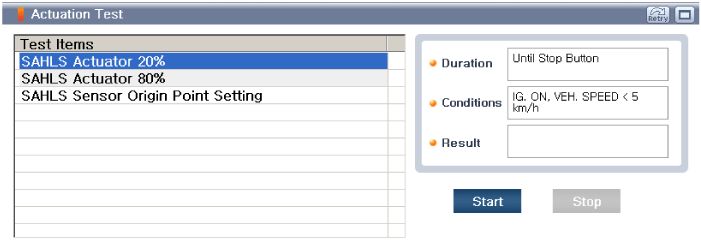

Для функционального тестирования выходов AHLS выберите «Проверка срабатывания».

4.

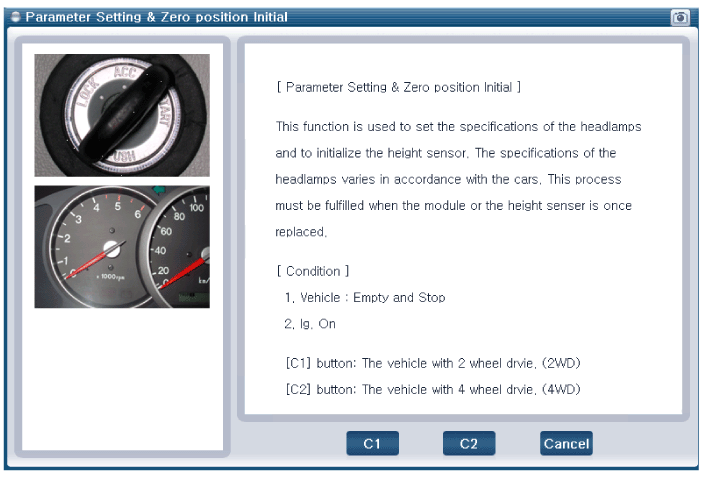

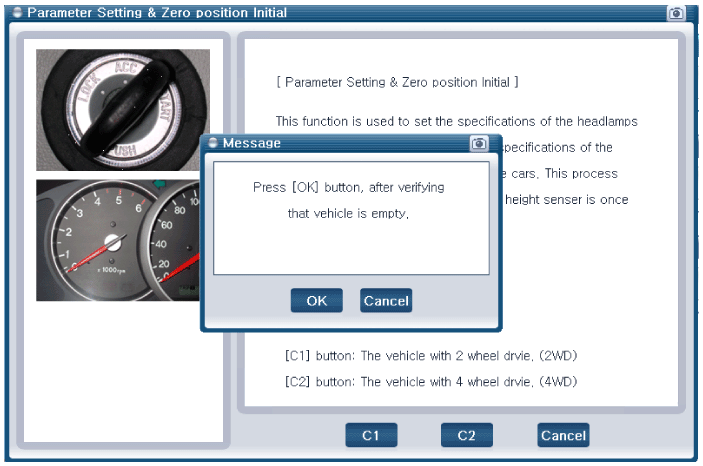

Выберите «Настройка параметров и начальное положение нуля».

5.

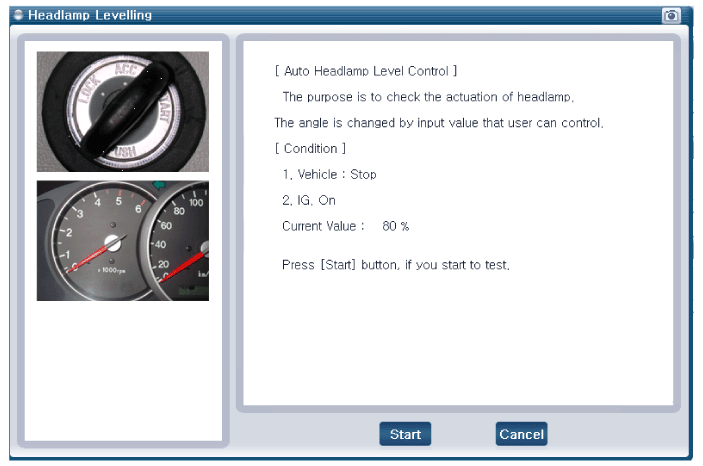

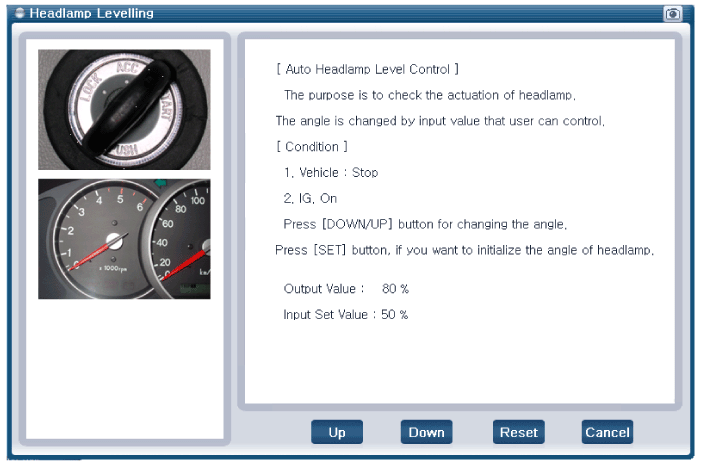

Убедитесь, что система AHLS принудительно работает в меню «Коррекция фар».

6.
Чтобы проверить код неисправности системы регулировки угла наклона фар, выберите «Диагностические коды неисправностей».
