Процедуры ремонта блока обнаружения слепых зон

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите задний бампер. (См. Кузов — «Задний бампер»)
3. 3
   Снимите блок BSD (A) после ослабления крепежных гаек.





   Будьте осторожны, чтобы не отделить кронштейн от заднего бампера при снятии датчика BSD.

Монтаж

1. 1
   Установите блоки BSD на заднюю панель.
2. 2
   Установите задний бампер.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

   Не путайте левый (главный) блок с правым (ведомым) при установке блока BSD.

осмотр

Выравнивание блоков BSD

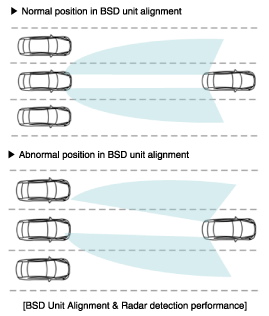

Для правильного определения транспортных средств на соседних полосах с помощью радар, направление датчика и направление транспортного средства должны быть выровнены. Это выравнивание модуля BSD. Если это выравнивание не выполняется, как показано на рисунке ниже, это может привести к ухудшению эффективность обнаружения и ложные срабатывания. В частности, эту процедуру выравнивания необходимо выполнять на автомобилях с задним бампером, а также на автомобилях, заменивших блок BSD.

1. 1
   Автомобили с авариями заднего бампера и автомобили, заменившие блоки BSD, должны выполнять выравнивание блоков BSD с помощью GDS.
2. 2

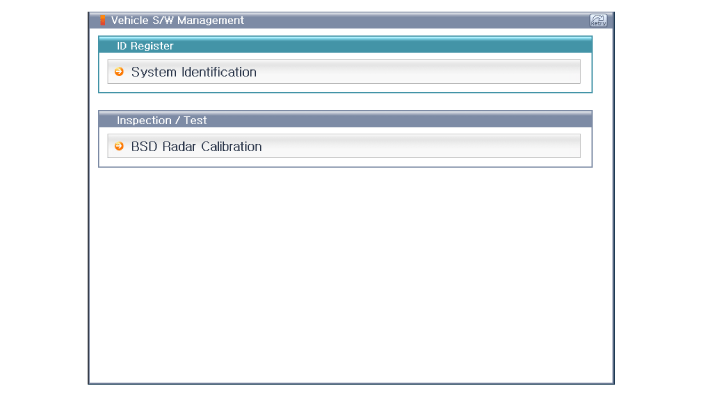

   Выберите процедуру «Калибровка радара BSD» в системе BSD.



3. 3

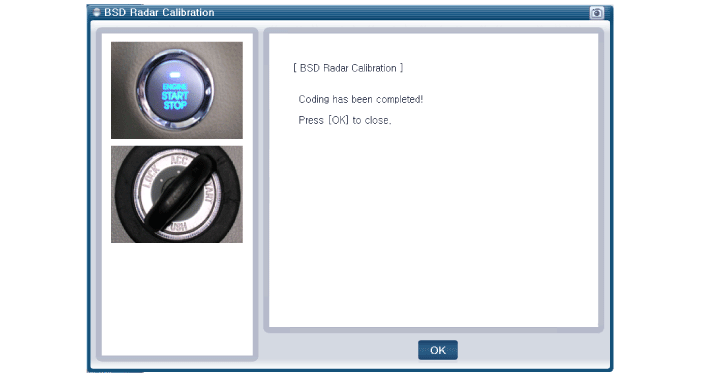

   Выполните процедуру «Калибровка радара BSD» в соответствии с сообщением на экране GDS.
