Hyundai Genesis: система обнаружения слепых зон / описание и работа

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / Система обнаружения слепых зон / Описание и работа

Описание

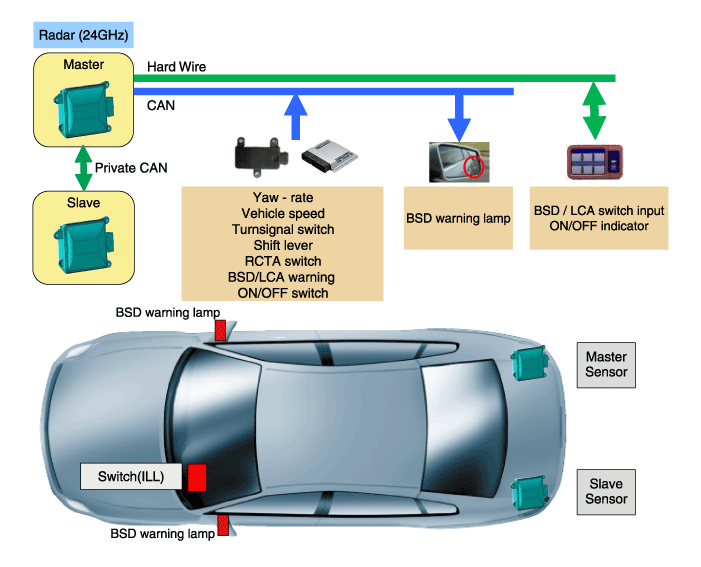

BSD — это система, которая измеряет скорость и расстояние от следующие транспортные средства с помощью двух прикрепленных радарных датчиков магнитных волн к заднему бамперу и обнаруживает любое транспортное средство в слепой зоне и подает сигнал тревоги (визуальный и слуховой).

-	Обнаружение слепых зон (BSD): обнаруживает другие транспортные средства в зоне BSD и включает сигнальную лампу BSD для водителя. Сигнальная лампа начинает мигать, когда водитель включает указатель поворота, чтобы выехать на полосу движения, по которой движется другой автомобиль.

Система помощи при смене полосы движения (LCA): определяет приближение других транспортных средств. на высокой скорости в зоне BSD и включает сигнальную лампу BSD для Водитель.

Контрольная лампа начинает мигать, когда водитель включает лампа указателя поворота без распознавания любого внезапно приближающегося транспортного средства с это направление.

-	Предупреждение о перекрестном движении сзади (RCTA): Когда автомобиль находится на задним ходом, RCTA генерирует сигнал тревоги, чтобы предупредить о приближении другого транспортного средства. сзади и сбоку.

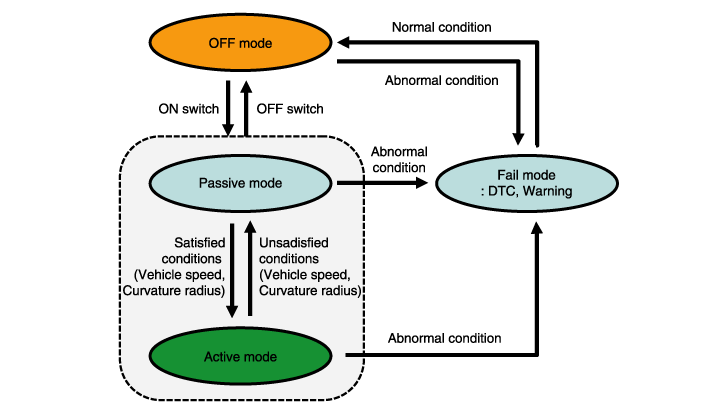

Режим работы системы

1.	При запуске двигателя при выключенном выключателе включается режим OFF.

2.	При нажатии переключателя ON в режиме OFF активируется пассивный режим.

Если запустить двигатель при включенном переключателе, включается пассивный режим.

? Когда зажигание включено, переключатель находится в исходном состоянии: сохраняется последнее положение.

А.	Если IGN OFF > ON при включенном переключателе, переключатель включен.

Б.	Если IGN OFF > ON при выключенном переключателе, переключатель выключен.

4.	Если вы запускаете двигатель с включенным BSD, или если вы включаете BSD при выключенном зажигании, контрольная лампа наружного зеркала продолжает мигать на 2-3 секунды. Это должно сообщить драйверу, что система BSD готова. (при условии, что если система находится в режиме Fail, мерцания нет)

5.	Если условия активации (скорость и радиус кривизны) выполняются во время движения, включается активный режим (выдается предупреждение).

6.	Если условия активации (скорость и радиус кривизны) не выполняются во время движения, включается пассивный режим (предупреждение снято).

7.	Если операция BSD и LCA завершается сбоем в каком-либо режиме, включается режим Fail.

8.	Если операции BSD и LCA работают нормально в режиме Fail, включается режим OFF.

9.	При нажатии переключателя OFF во время работы функций BSD и LCA (активный/пассивный) включается режим OFF.

Состояние предупреждения

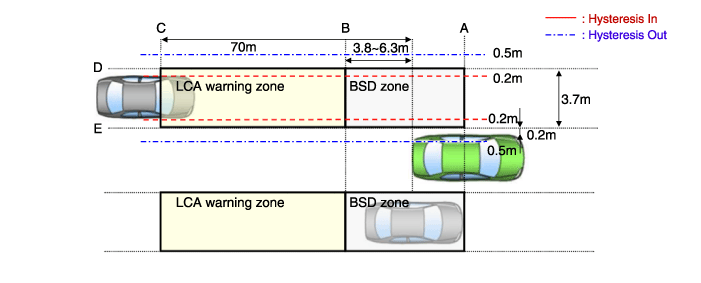

1.	Зона предупреждения

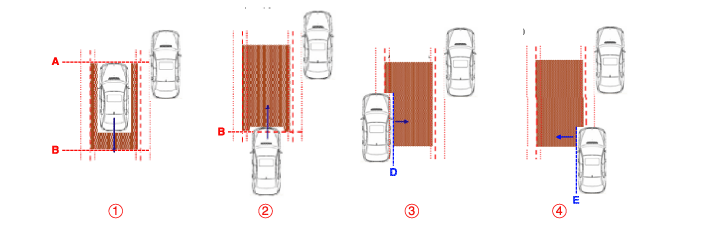

2.	Условия включения предупреждения BSD Весь кузов целевого автомобиля находится за линией А. Часть целевого автомобиля пересекает линию B. Некоторая часть целевого транспортного средства проходит линию D и гистерезис In. Вся часть целевого транспортного средства проходит линию E и гистерезис In.

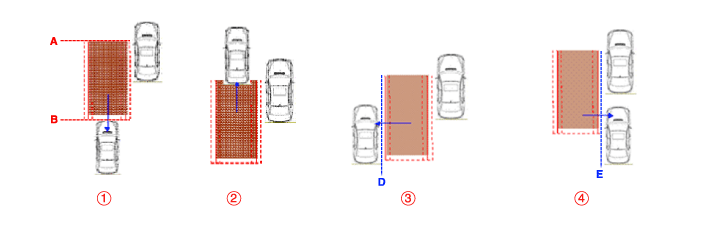

Условия отключения предупреждения BSD

Весь корпус целевого транспортного средства перемещается за линию B.

Весь кузов целевого транспортного средства движется перед линией А.

Весь кузов целевого автомобиля проходит линию D и гистерезис Out.

Вся часть целевого транспортного средства проходит линию E и гистерезис Out.

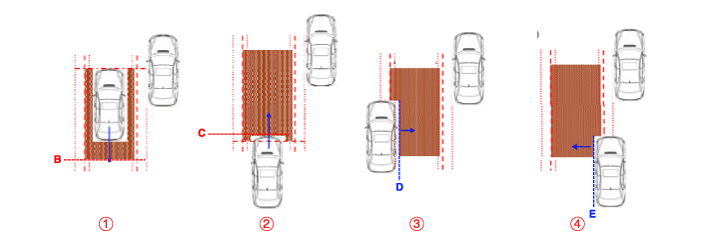

Условия включения предупреждения LCA

Весь кузов целевого автомобиля находится перед линией B.

Любая часть целевого транспортного средства пересекает линию C.

Любая часть целевого автомобиля пересекает линию D и гистерезис In.

Вся часть целевого транспортного средства проходит линию E и гистерезис In.

Во всех вышеперечисленных условиях TTC (время до столкновения) составляет не менее 4,5 с.

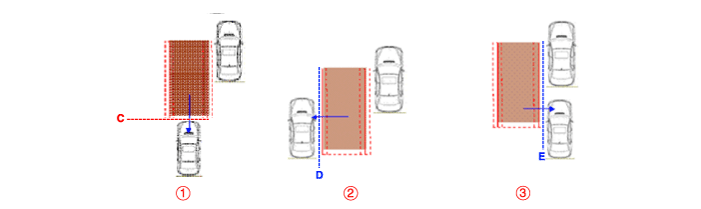

Условия отключения предупреждения LCA

Весь кузов целевого автомобиля находится перед линией B.

Весь кузов целевого транспортного средства пересекает линию C.

Весь кузов целевого автомобиля проходит линию D и гистерезис Out.

Весь кузов целевого автомобиля проходит линию E и гистерезис Out.

Во всех вышеперечисленных условиях TTC (время до столкновения) составляет более 4,5 с.

6.	Условия активации датчика Переключатель BSD и LCA (обозначается светодиодом переключателя) включен. Скорость автомобиля: 30 км/ч или быстрее Радиус кривизны: 170 м и более Относительная скорость автомобиля: -15 ~ 255?/ч ("-" означает обгон впереди идущего транспортного средства)

7.	Условия отключения датчика Переключатель BSD и LCA (обозначается светодиодом переключателя) выключен. Скорость автомобиля: 28 км/ч или меньше Радиус кривизны: 125 м или менее Относительная скорость автомобиля: Все, кроме -15 ~ 255?/ч ("-" означает обгон впереди идущего транспортного средства)

Запрет управления системой

Радар завален мусором : Состояние системы - Выводится сообщение о блокировке

Если снег, грязь или наклейки мешают датчику на заднем бампере, его эффективность обнаружения может ухудшиться.

Радарная установка повреждена внешним ударом: отправляется код ошибки

Сбой системы BSD и LCA: отправляется код ошибки

Радар перегрет: Состояние системы - выводится сообщение о перегреве.

Предупреждение о перекрестном движении сзади (RCTA)

Элемент	Спецификация	Примечания
Скорость автомобиля	0 ~ -10 км/ч	положение R
Время столкновения	4 ~ 36 км/ч	+ : закрытие
Рабочая зона	0,5 ~ 20 м	Транспортное средство: 20 м Велосипед: 15 м

Это функция, помогающая водитель проверяет другие транспортные средства, приближающиеся сзади или сбоку, когда водитель дает задний ход припаркованному впереди транспортному средству.

Тревога сделана для автомобиль в течение 2 секунд на основе времени до столкновения (TTC) и человек исключается для подачи сигнала тревоги (Тревога может не подаваться.)

Время до столкновения (TTC): Это означает подачу сигнала тревоги в случае что расчетное время до столкновения составляет от 2 до 3,5 секунд на основе расчет относительного расстояния/относительной скорости (возможны изменения в зависимости от относительной скорости приближающегося транспортного средства).

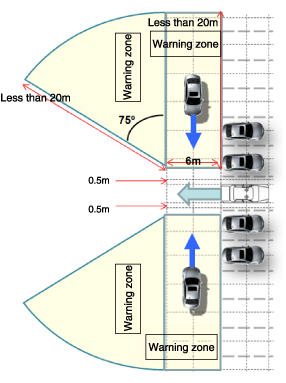

Зона предупреждения выглядит следующим образом.

Компоненты и расположение компонентов

Компоненты 1. Блок обнаружения слепых зон (BSD)2. Переключатель BSD 3. Динамик4. Сигнальная лампа BSD5. Проекционный дисплей (HUD) ...

Процедуры ремонта

Диагностика с помощью GDS 1. Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС быстро приводит в действие привод для контроля, входного/выходного значения и собственного состояния. диагноз. 2. Подсоедините кабель ГДС...
