Hyundai Genesis: Система обнаружения слепых зон / Процедуры ремонта

Диагностика с помощью GDS

1.	Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС быстро приводит в действие привод для контроля, входного/выходного значения и собственного состояния. диагноз.

2.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя и включите GDS.

3.	Выберите модель автомобиля, а затем систему BSD.

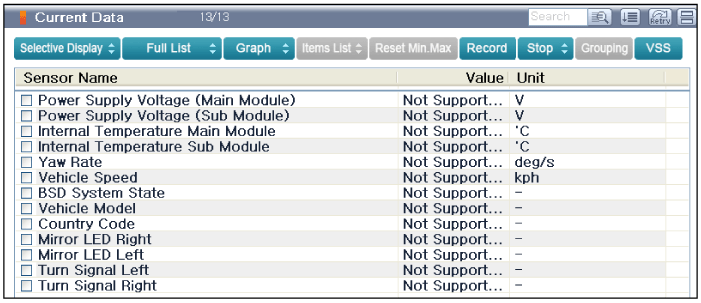

4.	Выберите «Мониторинг ввода/вывода», если вы хотите проверить текущие данные системы BSD.

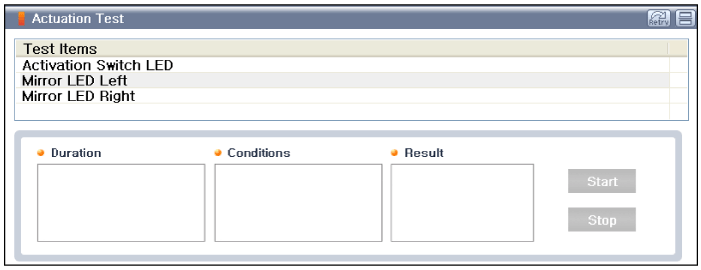

5.	Если вы хотите принудительно проверить работу каждого модуля, выберите «Тест срабатывания».
