Hyundai Genesis: панорамный люк на крыше / Компоненты и расположение компонентов

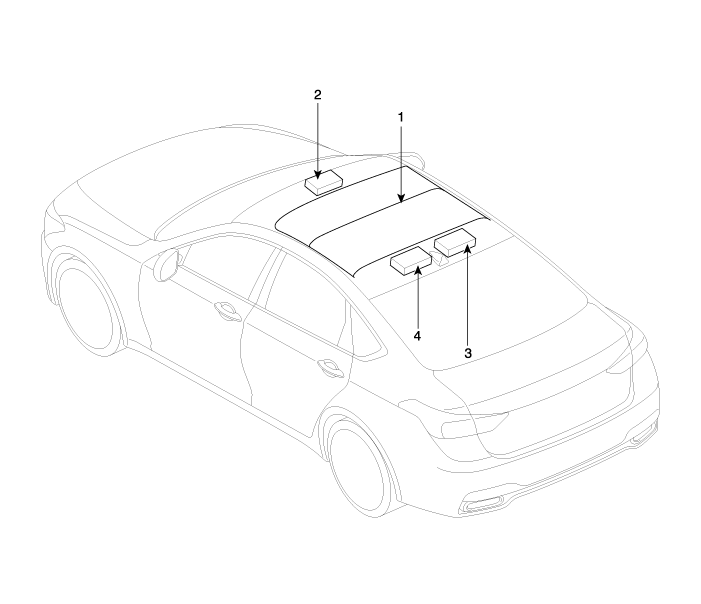

Расположение компонента

1. Панорамный люк 2. Переключатель панорамного люка

3. Мотор и контроллер панорамного люка 4. Мотор жалюзи и подчиненный контроллер

Панорамный люк

...

Схематические диаграммы

Принципиальная электрическая схема NO.Разъем потолочной консоли (10pin)Мотор панорамного люка (12pin)Мотор жалюзи (12pin)1GroundGround 1Battery (+)2-Сигнал состояния стекла/ Parameter tool-3IGNGNDGround4Signal C ...
