Hyundai Genesis: панорамный люк на крыше / принципиальные схемы
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Панорамный люк
/ Принципиальные схемы

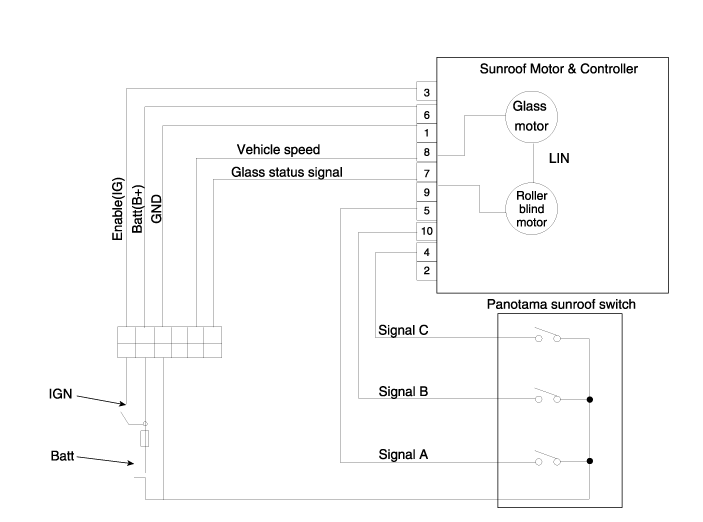

| Принципиальная электрическая схема |
|
НЕТ.
|

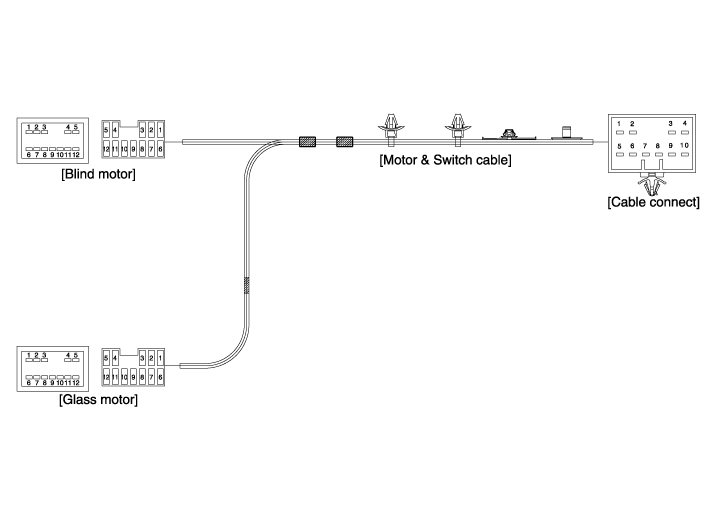

Разъем потолочной консоли
(10 контактов) |
Панорамный люк мотор
(12 контактов) |
Мотор для жалюзи
(12 контактов) |
|
|
|
|
|
|
1
|
Земля
|
Земля 1
|
Батарея (+)
|
|
2
|
-
|
Сигнал состояния стекла/Инструмент параметров
|
-
|
|
3
|
IGN
|
ЗАЗЕМЛЕНИЕ
|
Земля
|
|
4
|
Переключатель сигнала C
|
ЛИН 1
|
ЛИН 1
|
|
5
|
Переключатель сигнала А
|
LIN2
|
ЛИН 2
|
|
6
|
Батарея (+)
|
Переключатель сигнала B
|
-
|
|
7
|
Сигнал состояния стекла/Инструмент параметров
|
Переключатель сигнала C
|
-
|
|
8
|
Сигнал скорости автомобиля
|
Переключатель сигнала А
|
-
|
|
9
|
-
|
-
|
-
|
|
10
|
Переключатель сигнала B
|
-
|
-
|
|
11
|
?
|
Сигнал скорости автомобиля
|
-
|
|
12
|
IGN
|
IGN
|
Компоненты и расположение компонентов
Расположение компонента
1. Панорамный люк2. Переключатель панорамного люка3. Мотор и контроллер панорамного люка4. Мотор жалюзи и подчиненный контроллер
...
