Hyundai Genesis: Панорамный люк на крыше / Переключатель панорамного люка на крыше Компоненты и расположение компонентов
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Панорамный люк
/ Компоненты и расположение компонентов переключателя панорамного люка на крыше

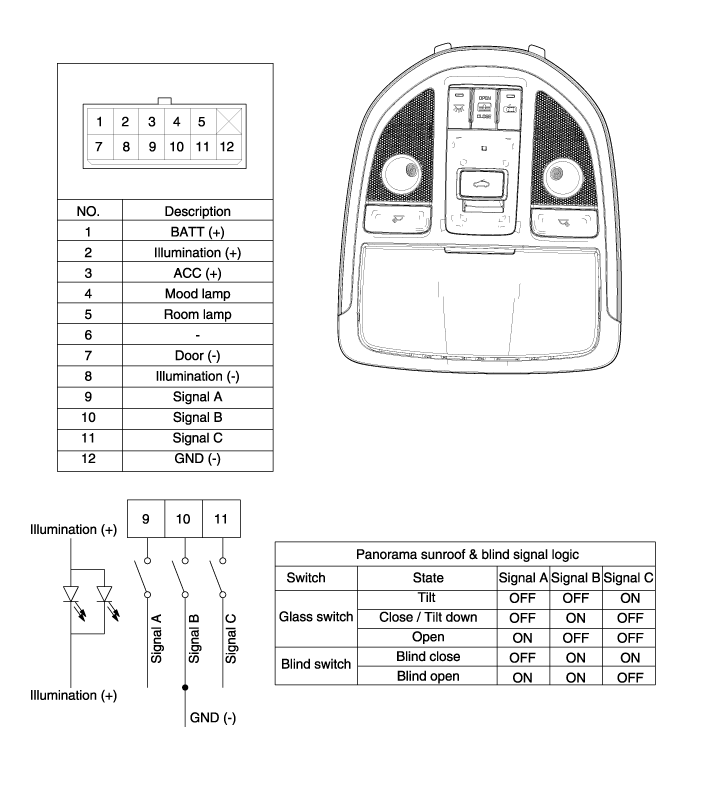

| Компоненты |
Схематические диаграммы
Принципиальная электрическая схема
NO.Разъем потолочной консоли (10pin)Мотор панорамного люка (12pin)Мотор жалюзи (12pin)1GroundGround 1Battery (+)2-Сигнал состояния стекла/ Parameter tool-3IGNGNDGround4Signal C ...
Процедуры ремонта переключателя панорамного люка на крыше
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Откройте крышку футляра для солнцезащитных очков с потолочной консоли и
открутите 2 винта, удерживающие потолочную консоль. Отключите шлейф...
