Hyundai Genesis: BCM (модуль управления кузовным оборудованием) / Компоненты и расположение компонентов

Компоненты

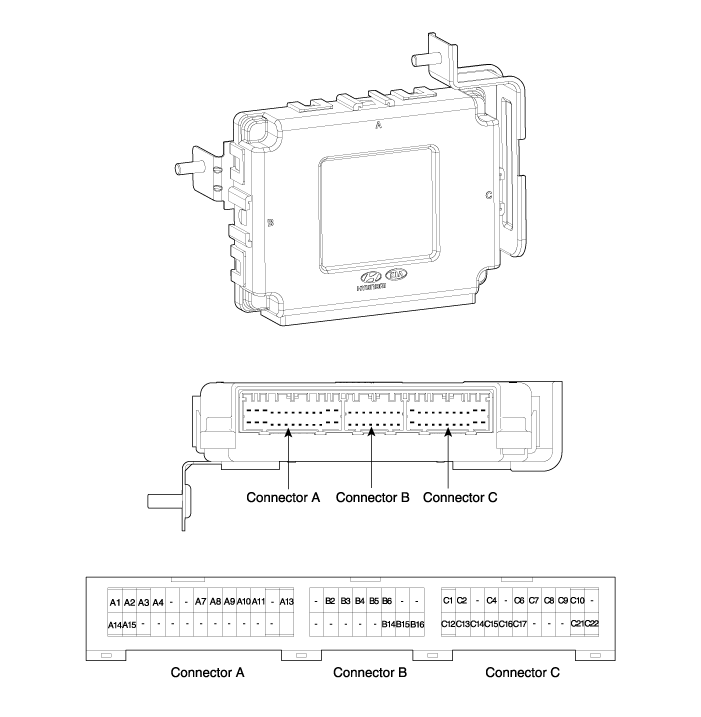

НЕТ	Соединитель А	Соединитель Б	Соединитель С
1	Батарея +	-	Комнатная лампа Выход
2	IGN1	Зеркало ЕСМ +	Ножная лампа Выход
3	IGN2	B CAN Высокий	-
4	АКК	B CAN Низкий уровень	-
5	-	ПАС (ЛИН)	-
6	-	Встроенный датчик (LIN)	L_Омыватель фар RLY_OUT
7	Выключатель обогревателя заднего стекла	-	Выход внешнего зуммера
8	переключатель стояночного тормоза	-	Световой поток SSB
9	Выключатель PAS	-	Выход лампы настроения
10	Переключатель задней шторки	-	Двигатель задней шторки вниз Выход
11	состояние люка	-	Двигатель задней шторки UP Выход
12	-	-	Выходы соленоида банкомата
13	Переключатель открытия багажника	-	Выходной сигнал заднего ремня безопасности (RH)
14	L_NADRI_OPT_IN	Выходной сигнал заднего ремня безопасности (левый)	Световой поток заднего обогревателя
15	L_Deolicated DRI_OPT_IN	Выходной сигнал заднего ремня безопасности (в центре)	PAS на светоотдаче
16	-	Земля (питание)	световой сигнал ремня безопасности (ассистент)
17	-	?	световой сигнал безопасности
18	-	?	-
19	-	?	-
20	-	?	-
21	-	?	GND (двигатель задней шторки)
22	-	?	Задняя шторка Мощность
23	-	?	?
24	-	?	?
25	-	?	?
26	ЗАЗЕМЛЕНИЕ	?	?

Технические характеристики

Технические характеристики ЭлементыТехнические характеристикиНоминальное напряжение 12 В постоянного токаРабочее напряжение 9 ~ 16 В постоянного токаРабочая температура-30°C ~ 75°C (-4°F ~ 158°F)Темновой токБез ключа: 3,0 мА ...
