Hyundai Genesis: BCM (модуль управления кузовом) / Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите корпус перчаточного ящика. (См. Кузов — «Перчаточный ящик»)

3.	Отсоедините разъемы блока управления кузовным оборудованием (А).

4.	Снимите монтажные гайки (2), чтобы ослабить BCM (A).

Монтаж

1.	Установить блок управления кузовом.

2.	Установить корпус перчаточного ящика.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Диагностика BCM с помощью GDS

1.

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS). Диагностическая система (GDS) предоставляет следующую информацию. (1) Самодиагностика: проверка неисправности и кодового номера (DTC) (2) Текущие данные: проверка состояния входных/выходных данных системы. (3) Проверка срабатывания: Проверка состояния работы системы (4) Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.

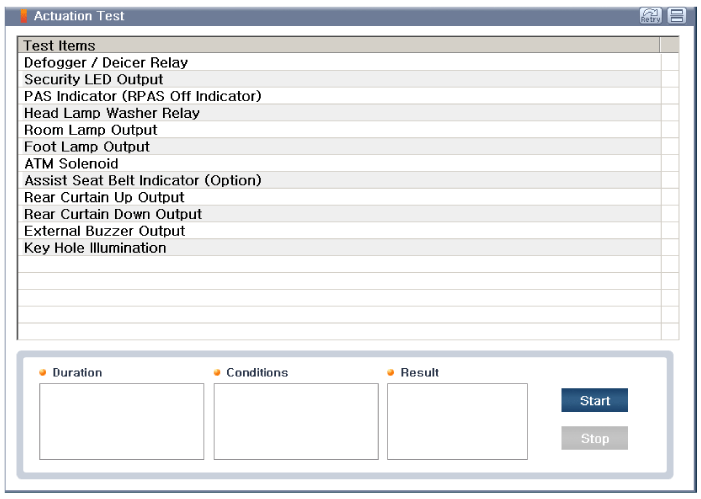

4.	Чтобы принудительно активировать входное значение проверяемого модуля, выберите опцию «Проверка активации».

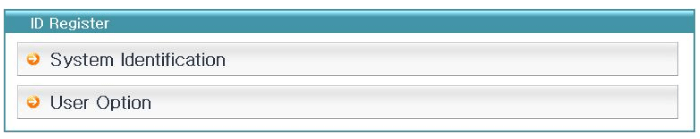

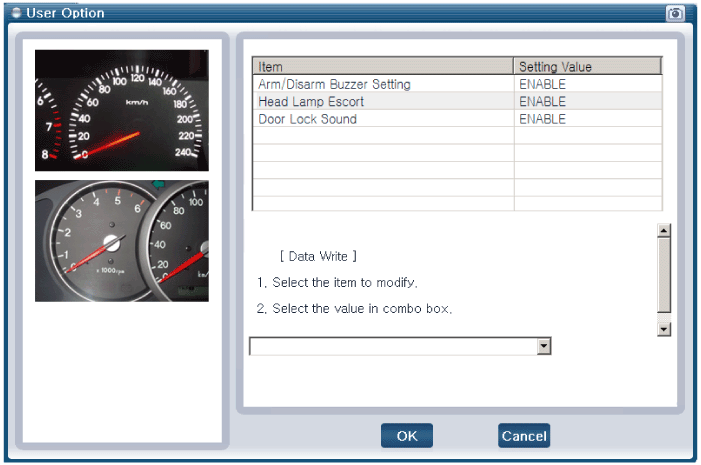

5.	Если вы хотите изменить параметр пользователя, выберите «параметр пользователя».

Описание и работа

Описание Функция модуля управления кузовным оборудованием (BCM) Функция NOBCM1Охранная сигнализация2Обогреватель3Задняя шторка4Управление банкоматом5Хвостовой фонарь6H/Lamp Low/High7Welcom/Escort8Auto Light9Passing 10HBA11Передние/задние противотуманные ...
