Hyundai Genesis: BCM (модуль управления кузовом) / описание и работа
| Описание |
Функция модуля управления кузовным оборудованием (BCM)
|
НЕТ
|
Функция BCM
|
|
1
|
Охранная сигнализация
|
|
2
|
Дефростер
|
|
3
|
Задний занавес
|
|
4
|
Управление банкоматом
|
|
5
|
Задний фонарь
|
|
6
|
H/Лампа Низкий/Высокий
|
|
7
|
Приветствие/Сопровождение
|
|
8
|
Авто свет
|
|
9
|
Прохождение
|
|
10
|
HBA
|
|
11
|
Передняя/задняя противотуманная фара
|
|
12
|
АВ Хвост
|
|
13
|
управление лампой ДХО
|
|
14
|
Статический изгиб
|
|
15
|
мигалка
|
|
16
|
Комнатная лампа
|
|
17
|
Лампа для ног
|
|
18
|
Лампа настроения
|
|
19
|
Подсветка кольца SSB
|
|
20
|
|
|
21
|
Тревога паники
|
|
22
|
Удаленный запуск
|
|
23
|
Ствол
|
|
24
|
СБР
|
|
25
|
Предупреждение об срабатывании ключа
|
|
26
|
Предупреждение о стояночном тормозе
|
|
27
|
Предупреждение системы SMK
|
|
28
|
Предупреждение об открытом люке
|
|
29
|
Предупреждение PAS
|
|
30
|
Передний стеклоочиститель Низкий/Высокий
|
|
31
|
Туман переднего стеклоочистителя
|
|
32
|
Передний стеклоочиститель Авто
|
|
33
|
Омыватель переднего стеклоочистителя
|
|
34
|
УСМ
|
|
35
|
Зеркало ЕСМ
|
|
36
|
МОЖЕТ
|
|
37
|
ЛИН
|

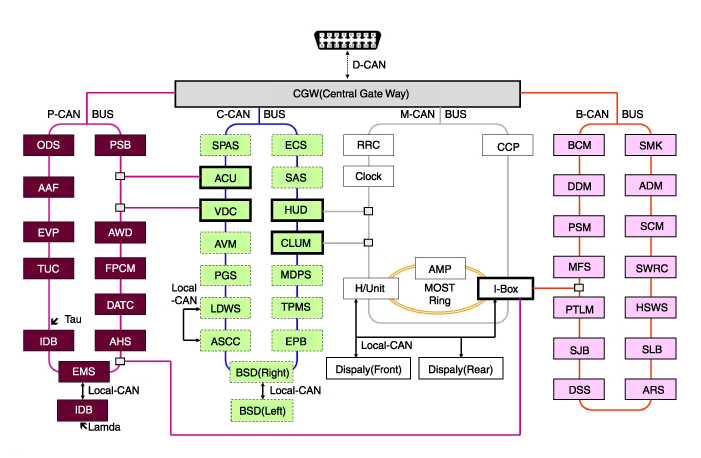

Схема сети связи
|
Сокращение
|
Объяснение
|
|
ААФ
|
Активная воздушная заслонка
|
|
АКУ
|
Блок управления подушками безопасности
|
|
АДМ
|
Вспомогательный дверной модуль
|
|
АХД
|
Активная система капота
|
|
AMP
|
Усилитель
|
|
АРС
|
Переключатель подлокотника
|
|
АССК
|
Усовершенствованный интеллектуальный круиз-контроль
|
|
АВМ
|
Круговой монитор
|
|
полный привод
|
Полный привод
|
|
B_CAN
|
Сеть контроллеров тела
|
|
млрд кубометров
|
Модуль управления кузовом
|
|
BSD
|
Обнаружение слепых зон
|
|
C_CAN
|
Локальная сеть контроллера шасси
|
|
КПК
|
Центральная панель управления
|
|
КЛУМ
|
Кластерный модуль
|
|
ДАТК
|
Двойной автоматический контроль температуры
|
|
ДДМ
|
Модуль водительской двери
|
|
Отображать
|
Дисплей Монитор
|
|
DSS
|
Переключатель сиденья водителя
|
|
ЭКС
|
Подвеска с электронным управлением
|
|
скорая помощь
|
Система управления двигателем
|
|
ЭПБ
|
Электронный стояночный тормоз
|
|
исполнительный вице-президент
|
Ева Вакуумный насос
|
|
ФПКМ
|
Модуль управления топливным насосом
|
|
ч/ед.
|
Головное устройство
|
|
HSWS
|
Тактильная система предупреждения о рулевом управлении
|
|
HUD
|
Проекционный дисплей
|
|
I-BOX
|
Телематическая система
|
|
ИБР
|
Встроенный динамический тормоз
|
|
LDWS
|
Система предупреждения о выходе из полосы движения
|
|
M_CAN
|
Мультимедийная сеть контроллеров
|
|
МДПС
|
Рулевое управление с электроприводом
|
|
МФС
|
Многофункциональный переключатель
|
|
ОРВ
|
Система обнаружения пассажиров
|
|
P_CAN
|
Локальная сеть контроллера силового агрегата
|
|
ПГС
|
Система помощи при парковке
|
|
ПСБ
|
Предварительно безопасный ремень безопасности
|
|
ПСМ
|
Модуль сиденья с электроприводом
|
|
ПТЛМ
|
Модуль крышки багажника с электроприводом
|
|
РКР
|
Задний пульт дистанционного управления
|
|
САС
|
Датчик угла поворота рулевого колеса
|
|
СКМ
|
Модуль рулевой колонки
|
|
SJB
|
Умная распределительная коробка
|
|
СЛБ
|
Сиденье из пиломатериала
|
|
СМК
|
Блок смарт-ключа
|
|
СПАС
|
Умная система помощи при парковке
|
|
SWRC
|
Пульт дистанционного управления на руле
|
|
ТКУ
|
Блок управления коробкой передач
|
|
СКДП
|
Система контроля давления в шинах
|
|
VDC
|
Динамический контроль автомобиля
|
Схематические диаграммы
Принципиальная электрическая схема
...
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите корпус перчаточного ящика.
(См. Кузов — «Перчаточный ящик»)
3.
Отсоедините разъемы блока управления кузовным оборудованием (А).
4.
Удалять ...
