Hyundai Genesis: система отображения на лобовом стекле / описание и работа

Описание

1.

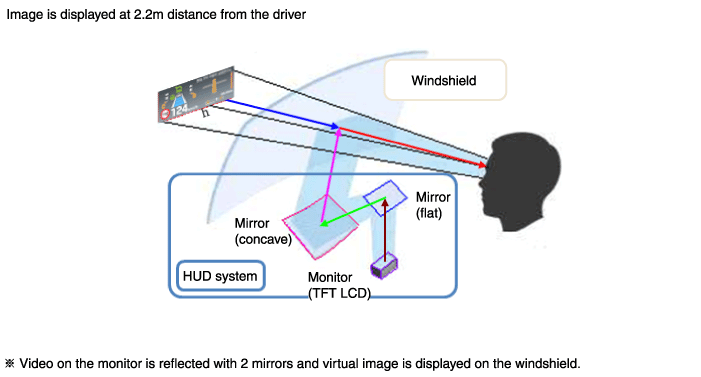

Работа системы Система HUD отображает различную информацию на лобовом стекле стекло, которое сводит к минимуму движения глаз водителя для повышения безопасности и удобство. Проекционный дисплей отображает изображения TFT LCD на два зеркала (плоские/вогнутые) и отображает их на расстоянии 2,2 м от места водителя. глаз. Информация предоставлена ​​HUD; (1) Скорость автомобиля (2) Интегрированная (DIS) информация TBT (Turn by Turn) навигационная информация, дорожные указатели (3) Сигнальная лампа безопасности: SCC, LDWS, LFW, предупреждение о слепых зонах

2.

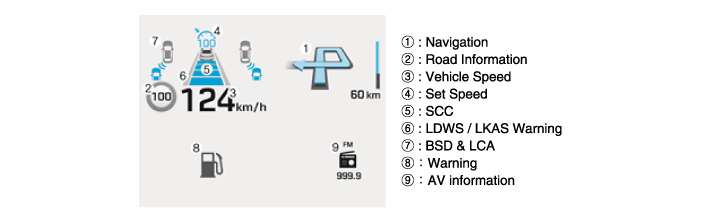

Содержание дисплея HUD Информация об автомобиле Сигнальная лампа, спидометр, интеллектуальный круиз-контроль (SCC), пошаговая навигация, LDWS, BSD и LCA Сигнальная лампа (6 предупреждений) Отображаются преднадежный ремень безопасности (PSB), высокая температура, низкий уровень топлива, давление масла, заряд батареи, задние боковые сигнальные лампы.

3.

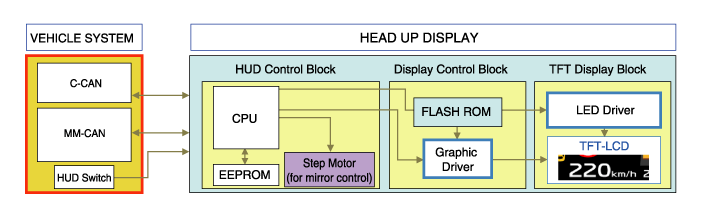

Блок HUD

4.

Ветровое стекло (наклеена клиновая пленка) Необходимо использовать ветровое стекло, предназначенное для HUD. Специальное лобовое стекло необходимо заменить в сервисе центр - форма лобового стекла и внутренняя пленка WEDGE влияет на качество отображения видео. Обратите внимание, что нанесение тонировочной пленки на специализированное лобовое стекло HUD может снизить качество отображения видео. Тонировка ветрового стекла может снизить качество изображения. Ношение поляризованных солнцезащитных очков может привести к искажению или затемнению изображения.

5.	Переключатель реостата

6.

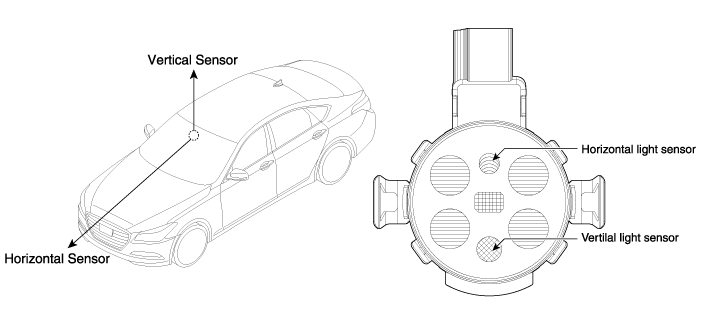

Датчик освещенности Датчик внешней освещенности: двунаправленный (горизонтальный, по вертикали) применяется измерительный датчик и регулируется яркость HUD по горизонтальным измерениям. А. Применен двунаправленный датчик внешней освещенности Если измерение датчика внешней освещенности не распознается, HUD не работает. Убедитесь, что датчик должен работать, прежде чем проверка HUD.

Компоненты и расположение компонентов

Расположение компонентов 1. Проекционный дисплей (HUD)2. Переключатель реостата 3. Кластер4. Датчик света5. Ветровое стекло (наклеена клиновая пленка) ...

Компоненты проекционного дисплея и их расположение

Компонент ...
