Hyundai Genesis: Процедуры ремонта системы проекционного дисплея / блока проекционного дисплея

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / Система отображения на лобовом стекле / Процедуры ремонта проекционного дисплея

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите лицевую панель проекционного дисплея (А).

3.
Снимите комбинацию приборов.
(См. Индикаторы и датчики - «Приборная панель»)
4.
Снимите кронштейн проекционного дисплея (А) после ослабления крепежных гаек.

5.
Снимите проекционный дисплей (А).

Монтаж
1.
Установите проекционный дисплей.
2.
Установите кронштейн проекционного дисплея и комбинацию приборов.
3.
Установите рамку проекционного дисплея.
4.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
осмотр
Если часть изображения на проекционном дисплее искажена или не на уровне глаз водителя Глобальная диагностическая система (GDS) может использоваться для проведения калибровки.
1.
В случае необходимости калибровки
А.
При замене проекционного дисплея.
Б.
Если кадры искажаются после замены лобовое стекло (двойное зрение устранено после внутренней установки пленки на лобовое стекло) стекло).
С.
При удалении/установке или замене основной аварийной панели, установленной на HUD.
Д.
Когда место установки видео проекционного дисплея блок не находится на уровне глаз водителя, и фокусировка непостоянна.
2.
элементы калибровки
Нет
Функции калибровки видеоряда
Калибровочные случаи
1

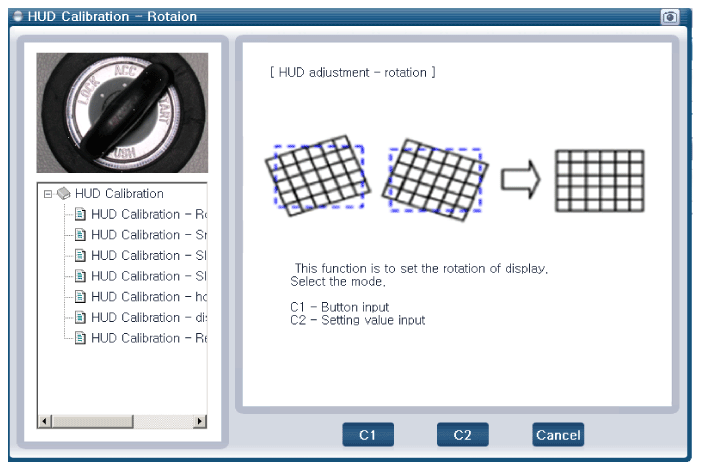

Вращение: Калибровка по полукругу/по часовой стрелке относительно центра

2
Улыбка: Калибровка по вертикали по центру

3
Наклонный (вверх/вниз): Калибровка в соответствии с наклоном вверх/вниз.

4
Наклонный (влево/вправо): Калибровка в соответствии с наклоном влево/вправо.

5
Параллельная компенсация

6
Перемещение метки вверх/вниз: компенсация в зависимости от высоты глаз

7
Инициализация: Изменено на состояние до компенсации видео.


3.
Процесс калибровки
(1)
Установите автомобиль на ровной поверхности для точной регулировки.
(2)
Убедитесь, что на лобовом стекле нет посторонних предметов.
(3)

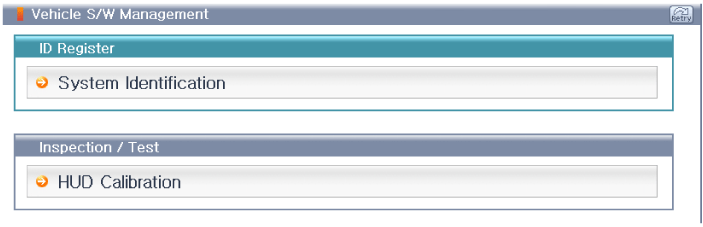

Специалист по обслуживанию подключит глобальную диагностику. Система к транспортному средству и выберите тип транспортного средства и дополнительную систему HUD функции.
(4)

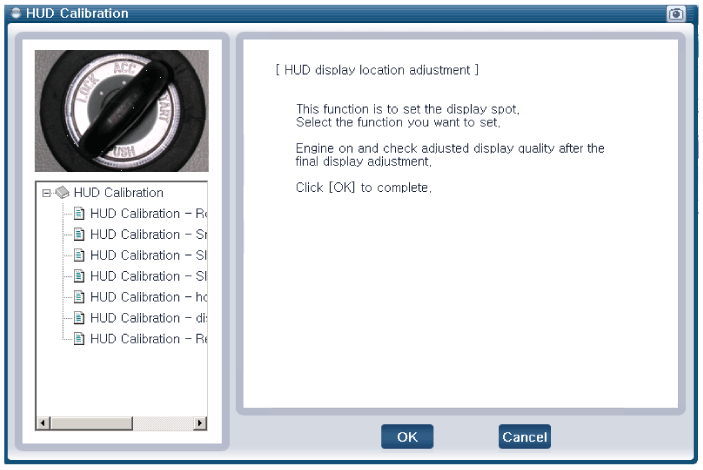

В дополнительных функциях выберите «Калибровка HUD».

(5)
Перед «калибровкой» выполните «Калибровка HUD - инициализация».
Калибровка HUD — инициализация» должна быть выполнена в первую очередь, прежде чем переходить к «калибровке».

(6)
Выберите необходимые элементы калибровки и выполните «Калибровку HUD».

(7)
После завершения калибровки запустите двигатель, затем выключите двигатель и убедитесь, что калибровка отснятого материала завершена.
