Hyundai Genesis: дифференциал в сборе / Передний дифференциал в сборе (AWD) Компоненты и расположение компонентов

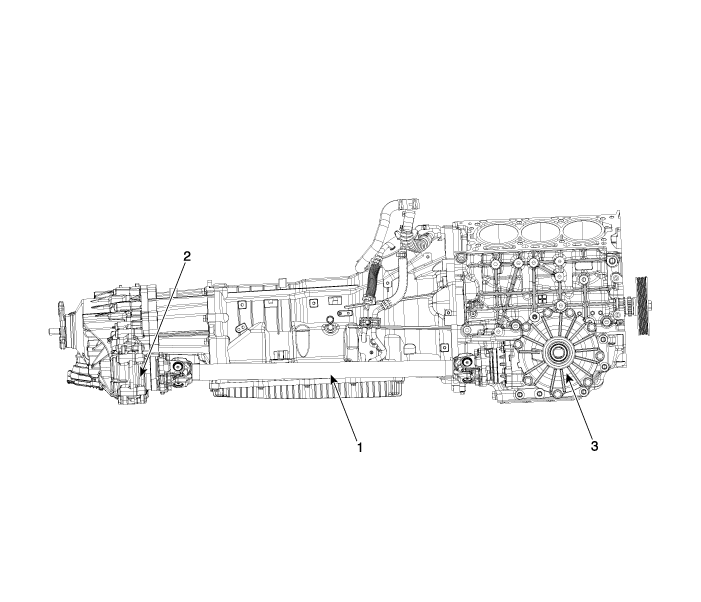

Расположение компонентов

1. Передний карданный вал 2. Раздаточная коробка

3.Передний дифференциал в сборе

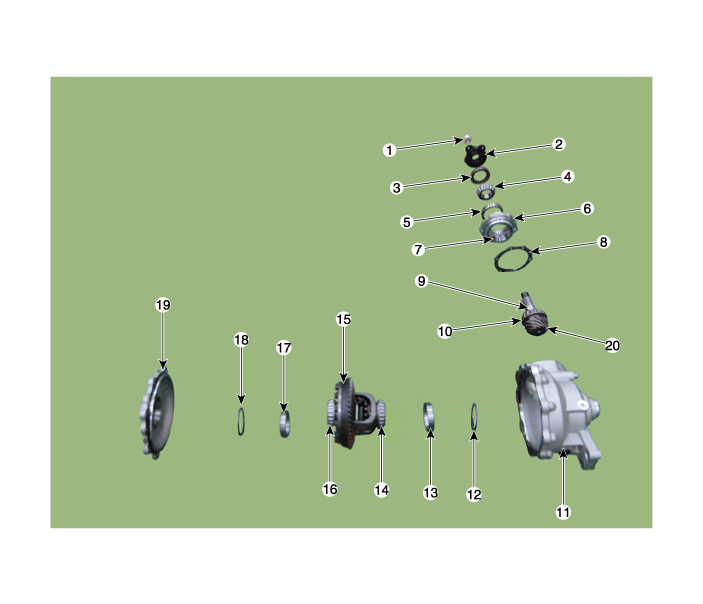

Компоненты

1. Контргайка шестерни 2. Соединительный фланец 3. Сальник шестерни 4. Передний подшипник шестерни 5. Обойма переднего подшипника шестерни 6. Сепаратор шестерни 7. Обойма заднего подшипника шестерни

8. Регулировочная шайба шестерни внутреннего подшипника 9. Распорка подшипника шестерни 10. Задний подшипник шестерни 11. Дифференциальный носитель 12. Распорка 13. Обойма бокового подшипника 14. Боковой подшипник

15. Корпус дифференциала в сборе 16. Боковой подшипник 17. Обойма бокового подшипника 18. Распорка 19. Крышка картера дифференциала 20. Шестерня привода

Дифференциальная несущая сборка

...

Передний дифференциал в сборе (AWD) Процедуры ремонта

Удаление 1. Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен 2. Снимите переднее колесо и шину (А) с передней ступицы. Будь осторожен...
