Карданный вал и ось

Компоненты и расположение компонентов кронштейна заднего дифференциала

Место в руководстве: Карданный вал и ось
Общая информация — 9Механическая система двигателя — 103Электрическая система двигателя — 54Система контроля выбросов — 23Управление двигателем/топливная система — 127Система автоматической коробки передач (SBC) — 90Система полного привода (AWD) — 20Карданный вал и ось — 27Подвесная система — 41Рулевая система — 19Сдержанность — 56Тормозная система — 56Кузов (внутри и снаружи) — 211Электрическая система кузова — 279Отопление, вентиляция, кондиционирование — 55
~1мин чтения

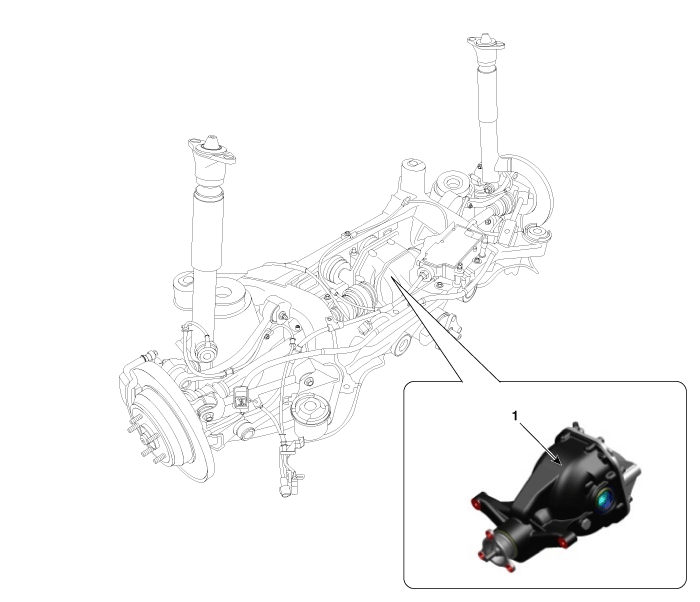

Компонент

1. Каретка заднего дифференциала в сборе


Компонент

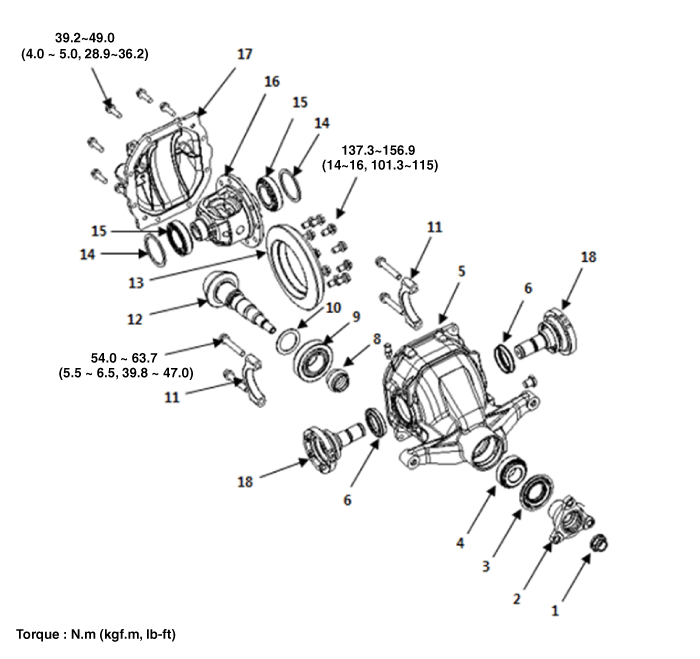

[С лямбда-двигателем]

1. Контргайка шестерни
2. Соединительный фланец
3. Сальник шестерни
4. Передний подшипник шестерни
5. Дифференциальная несущая
6. Боковой сальник		 7. Сливная пробка
8. Распорка подшипника шестерни
9. Задний подшипник шестерни
10. Регулировочные прокладки внутреннего подшипника
11. Крышка подшипника
12. Привод		 13. Зубчатый венец
14. Распорка
15. Наружное кольцо бокового подшипника.
16. Корпус дифференциала в сборе
17. Задняя крышка дифференциала
18. Сопутствующий вал

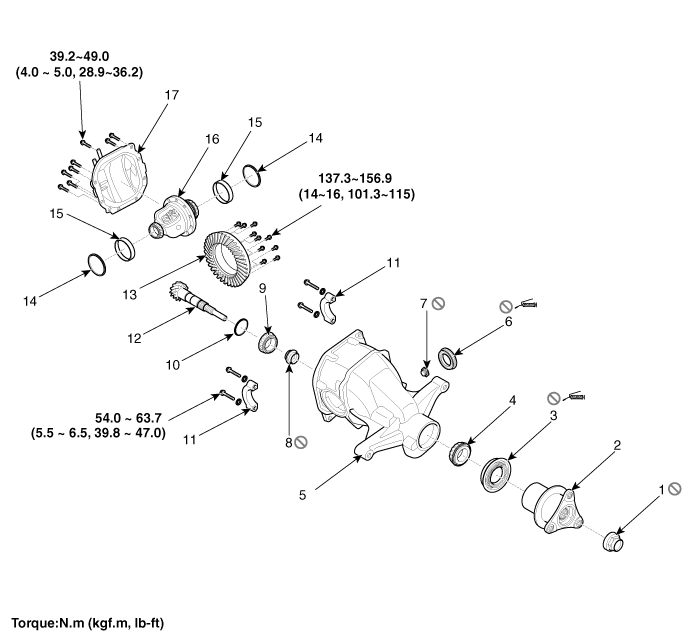

[С двигателем Тау]

1. Контргайка шестерни
2. Соединительный фланец
3. Сальник шестерни
4. Передний подшипник шестерни
5. Дифференциальная несущая
6. Боковой сальник		 7. Сливная пробка
8. Распорка подшипника шестерни
9. Задний подшипник шестерни
10. Регулировочные прокладки внутреннего подшипника
11. Крышка подшипника
12. Привод		 13. Зубчатый венец
14. Распорка
15. Наружное кольцо бокового подшипника.
16. Корпус дифференциала в сборе
17. Задняя крышка дифференциала
