Hyundai Genesis: Индикаторы и датчики / Компоненты комбинации приборов и расположение компонентов
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Индикаторы и датчики
/ Компоненты комбинации приборов и расположение компонентов

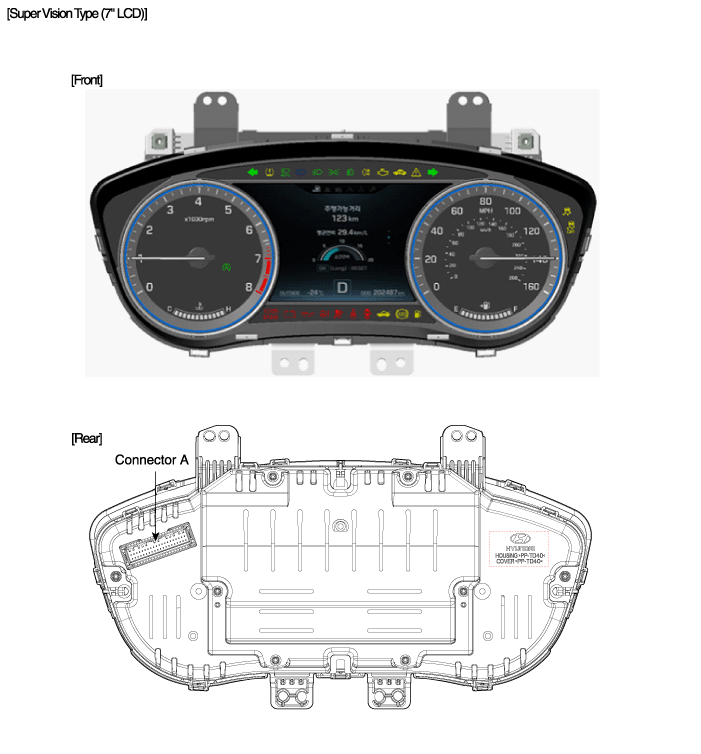

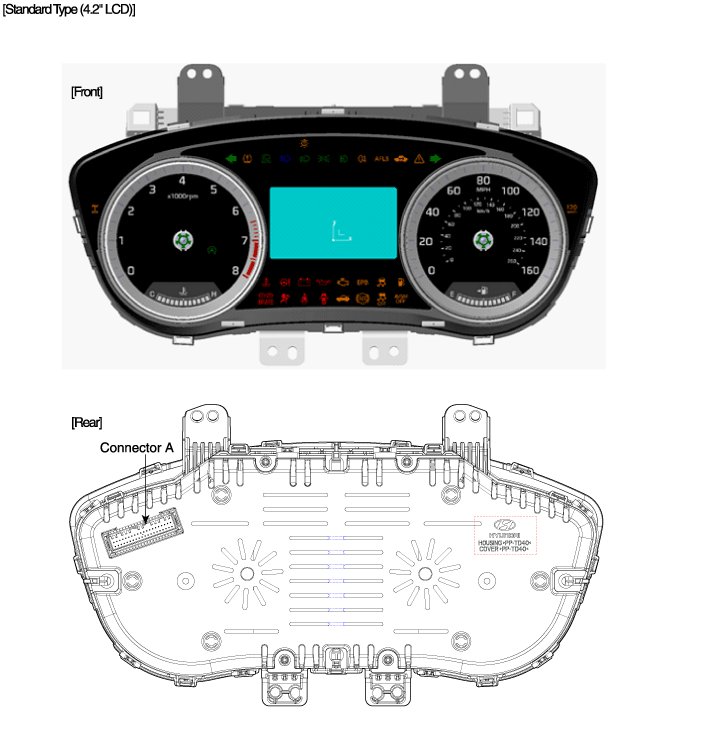

| Компоненты |

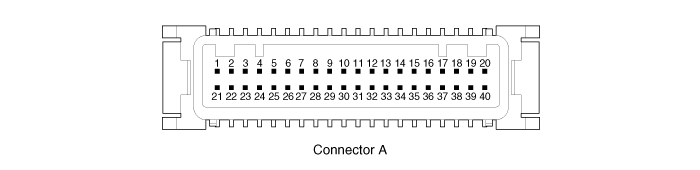

Информация о выводах разъема
|
Нет.
|
Описание
|
Нет.
|
Описание
|
|
1
|
-
|
21
|
-
|
|
2
|
Мощность освещения
|
22
|
-
|
|
3
|
Нижний переключатель реостата
|
23
|
4-контактный выход
|
|
4
|
Переключатель реостата вверх
|
24
|
Иммобилайзер
|
|
5
|
В N выход
|
25
|
Выход AT S
|
|
6
|
Давление масла
|
26
|
Выход AT R
|
|
7
|
Низкая шайба
|
27
|
В Р выход
|
|
8
|
Заряжать
|
28
|
-
|
|
9
|
Выход D
|
29
|
-
|
|
10
|
Освещение +
|
30
|
MM_CAN Высокий
|
|
11
|
-
|
31
|
MM_CAN Низкий
|
|
12
|
Активный ЭКО
|
32
|
C_CAN Высокий
|
|
13
|
Индикатор обогрева колеса
|
33
|
C_CAN Низкий уровень
|
|
14
|
Топливо
|
34
|
Выключатель отключения1
|
|
15
|
Выход с фиксатором
|
35
|
Выключатель 2
|
|
16
|
Топливная площадка
|
36
|
Заземление выключателя отключения
|
|
17
|
-
|
37
|
Сигнальная земля
|
|
18
|
Оратор -
|
38
|
-
|
|
19
|
Динамик +
|
39
|
IGN +
|
|
20
|
Сумка АИГ +
|
40
|
Батарея +
|
Схема комбинации приборов
Принципиальная электрическая схема
...
