Удаление

Особое внимание необходимо уделять следующим моментам при работе с неглянцевой деревянной отделкой.

•	Наклейте защитную ленту на инструмент при разборке компонентов с помощью отвертки или съемника.

•	Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.

•	Будьте осторожны с декоративной накладкой и верхней частью дверной обивки. гарнир из дерева (Настоящее дерево), потому что их можно поцарапать или выбрал.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите защитную накладку нижней панели.

3.	Снимите защитную накладку водителя под крышкой.

4.	Снимите верхнюю панель кожуха.

5.	Приборная панель Верхняя панель и Снимите переднюю панель кластера.

6.	Ослабьте крепежный винт (4), Снимите панель приборов (А).

7.	Снимите разъем панели приборов, Снимите панель приборов.

Монтаж

1.	Установите комбинацию приборов.

2.	Установите верхнюю панель приборной панели и переднюю панель приборной панели.

3.	Установите верхнюю панель кожуха.

4.	Установите защитную накладку водителя под кожух.

5.	Установите нижнюю панель аварийной подушки.

осмотр

Контрольная точка (предупреждающий индикатор)

Условия неисправности и нормальные условия эксплуатации см. в руководстве пользователя.

НЕТ

Ссылочный символ

Имя

Цвет

Входной сигнал

Управление сигналом

Контрольно-пропускной пункт

Сигнал поворота (левый)

Зеленый

МОЖЕТ

SJB
(Шлюз)

1.	Многофункциональный переключатель

2.	млрд кубометров

SJB

CAN-сбой

Сигнал поворота (правый)

Зеленый

МОЖЕТ

SJB
(Шлюз)

1.	Многофункциональный переключатель

2.	млрд кубометров

SJB

CAN-сбой

Задний фонарь

Зеленый

МОЖЕТ

SJB
(Шлюз)

1.	Многофункциональный переключатель

2.	млрд кубометров

SJB

CAN-сбой

Противотуманная фара

Зеленый

МОЖЕТ

SJB
(Шлюз)

1.	Многофункциональный переключатель

2.	млрд кубометров

SJB

CAN-сбой

Дальний свет

Синий

МОЖЕТ

SJB
(Шлюз)

1.	Многофункциональный переключатель

2.	млрд кубометров

SJB

CAN-сбой

Предупреждение

Желтый

МОЖЕТ
+
Жесткая связь

BSD

1.	BSD-система

CAN-сбой

ПСБ

1.	Система ПСБ

SJB

CAN-сбой

ССС
ЭКС

А.	Система SCC

Б.	Система АЕБ

С.	Система LDWS

Д.	Система АГЛС

Э.	Система TPMS

Ф.	Система HSWS

CAN-сбой

Низкая шайба

1.	Датчик уровня омывающей жидкости

2.	Сбой проводки

Цифровой вход

Напоминания, когда сервис проверяет

Заряд батареи

Красный

Жесткая связь

Генератор

2.	Сбой проводки

Батарея

Давление масла

Красный

Жесткая связь

ЕСМ

1.	Датчик давления масла

2.	Сбой проводки

ЕСМ

CAN-сбой

Проверь двигатель

Желтый

МОЖЕТ

ЕСМ

CAN-сбой

Иммобилайзер

Желтый

МОЖЕТ
+
Жесткая связь

SJB
(Шлюз)

1.	Система СМК

SJB

CAN-сбой

4.	Жесткая связь

Ручной тормоз
Тормозная жидкость
ЭБД
ЭПБ
исполнительный вице-президент

Красный

МОЖЕТ

SJB
(Шлюз)

IGPM

2.	Система постоянного тока

3.	Система EPB

CAN-сбой

5.	Выключатель стояночного тормоза

6.	Датчик рычага тормозной системы

ЭБД

ЭПБ

АБС

Желтый

МОЖЕТ

АБС

1.	Система постоянного тока

CAN-сбой

ESC

Желтый

МОЖЕТ

ТКС

1.	Система постоянного тока

CAN-сбой

ESC выкл.

Желтый

МОЖЕТ

ТКС

1.	Система постоянного тока

CAN-сбой

ЭПБ

Желтый

МОЖЕТ

ЭПБ

1.	Система EPB

CAN-сбой

Автоудержание

Белый

МОЖЕТ

VDC

1.	Система постоянного тока

CAN-сбой

Желтый

Зеленый

Ремень безопасности

Красный

МОЖЕТ

SJB
(Шлюз)

SJB

CAN-сбой

Воздушная подушка

Красный

МОЖЕТ

SRSCM

1.	Система SRSCM

CAN-сбой

EPS (MDPS)

Красный

МОЖЕТ

МДПС

1.	Единичная система МДПС

2.	МДПС Мотор

CAN-сбой

СКДП

Желтый

МОЖЕТ

СКДП

1.	Система TPMS

TPMS ??

CAN-сбой

LDWS

Зеленый

МОЖЕТ

LDWS

1.	Система LDWS

CAN-сбой

Желтый

Белый

4WD

Желтый

МОЖЕТ

4WD

1.	ЭБУ полного привода

CAN-сбой

Предупреждение о топливе

Желтый

Прямой
(Миком)

Топливный сегмент

1.	Отказ топливного сегмента

2.	Сбой проводки

Дверь открыта

Красный

МОЖЕТ

SJB
(Шлюз)

SJB

CAN-сбой

3.	Дверной датчик/переключатель

Багажник открыт

Желтый

МОЖЕТ

SJB
(Шлюз)

SJB

CAN-сбой

3.	Магистральный модуль

ЭКО

Зеленый

МОЖЕТ

ЭКО-режим

1.	Переключатель режима вождения

2.	Система ЭБУ

3.	Система ТКУ

СПОРТ

Желтый

МОЖЕТ

Режим СПОРТ

1.	Переключатель режима вождения

2.	Система ЭБУ

3.	Система ТКУ

СНЕГ

Белый

МОЖЕТ

СНЕЖНЫЙ РЕЖИМ

1.	Переключатель режима вождения

2.	Система ЭБУ

3.	Система ТКУ

АЕБ

Желтый

МОЖЕТ

Ошибка AEB

1.	Система SCC

CAN-сбой

КПП (датчик)

НЕТ	Имя	Входной сигнал	Управление сигналом (Блок/датчик)	Контрольно-пропускной пункт
1	Спидометр	C-CAN	ТКУ	1)	Сбой линии CAN
3	Тахометр	C-CAN	скорая помощь	1)	Сбой линии CAN
4	Температура охлаждающей воды	C-CAN	скорая помощь	1)	Сбой линии CAN
5	Топливо	Жесткий провод	Топливный шлифовальный станок	1)	Неисправность датчика топлива
5	Топливо	Жесткий провод	Топливный шлифовальный станок	2)	Сбой проводки
6	Индикатор рычага переключения передач	C-CAN	ТКУ	1)	Сбой линии CAN
7	Компас	ММ-CAN	ХУ	1)	Сбой линии CAN
8	Наружная температура	C-CAN	ДАТК	1)	Сбой линии CAN

Контрольный список другого кластера

(1)

USM (Режим пользовательских настроек)

Процесс настройки УСМ (режим: 24)

Настройка может быть изменена с помощью кнопок на рулевом колесе. выключатель. Элементы включают синхронизацию сидений вход/выход, vAuto Door Lock, Автоматическое отключение дверного замка, сопровождение фар, приветственный свет, приветствие Звук, тройной сигнал поворота, автоматический сброс среднего расхода топлива, HUD Регулировка высоты, яркости и настройки контента. Эти элементы можно установить и изменился.

Диагностика с помощью ГДС

1.	Он сможет быстро диагностировать дефекты CLU с помощью GDS. GDS может принудительно управлять приводом, контролировать входные/выходные значения и самодиагностика.

2.	Выберите модель и «BCM».

3.	Выберите «Модуль кластера» для проверки.

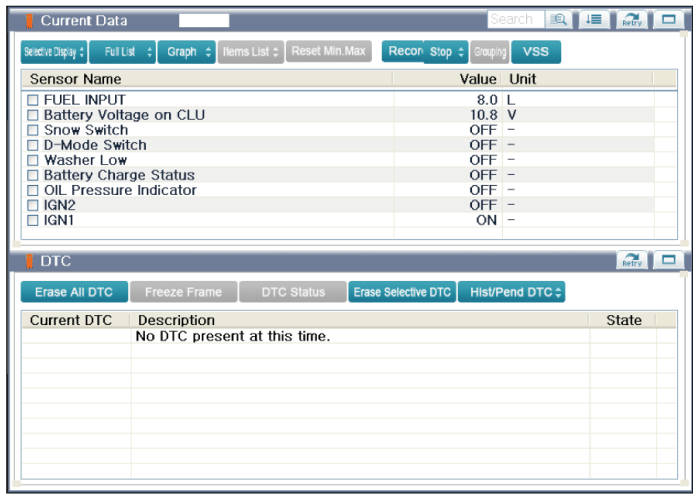

4.	Выберите «Контроль ввода/вывода», если будете проверять текущие данные комбинации приборов.

5.	Если вы будете принудительно проверять работу данных каждого модуля, выберите «Проверка срабатывания».

Вариантное кодирование CLU

После замены кластера на новый необходимо выполнить процедуру «Вариантное кодирование».

1.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя, включите питание GDS.

2.	Выберите модель и «BCM».

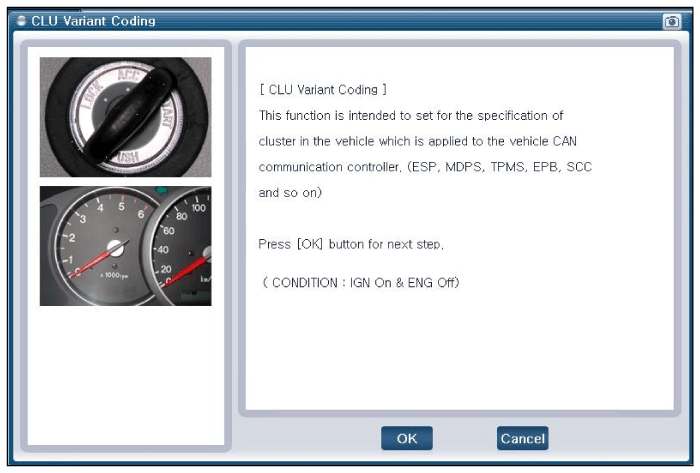

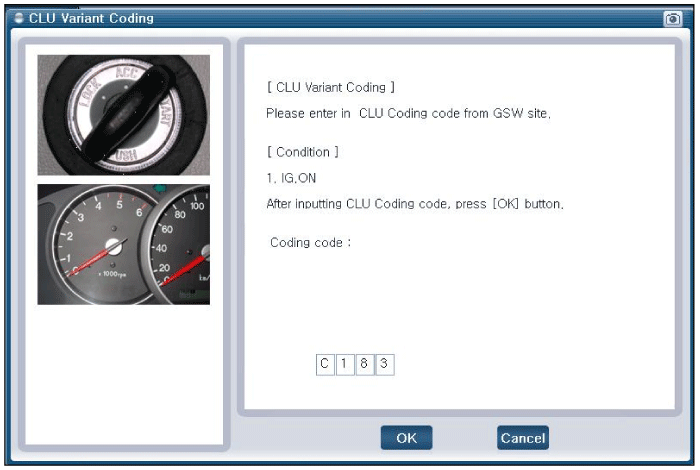

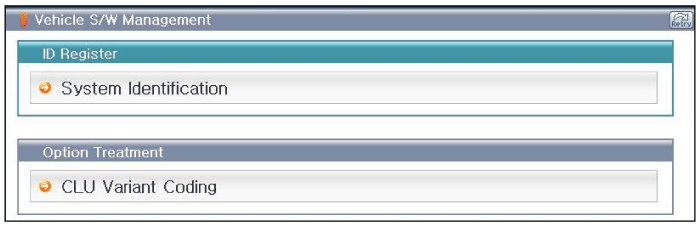

3.	Выберите режим кодирования Variant для выполнения.

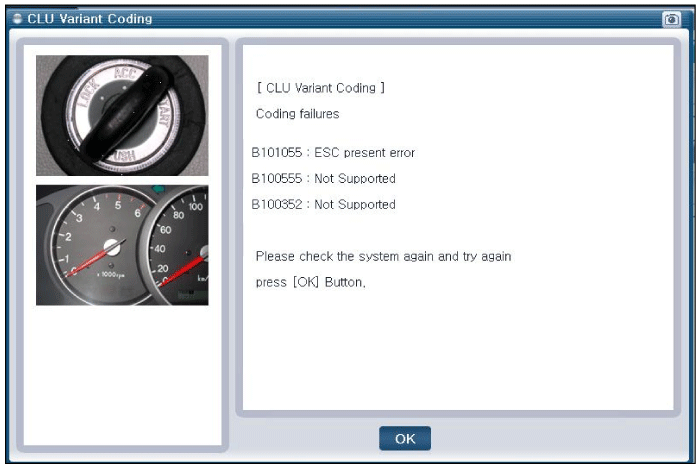

4.	Если коды неисправностей возникли при выполнении вариантного кодирования, попробуйте кодировку варианта CLU еще раз после проверки статуса установки системы CLU.
