Hyundai Genesis: Процедуры ремонта дверных замков с электроприводом / приводов дверных замков с электроприводом

осмотр

• Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. • Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом. • Будьте осторожны с декоративной накладкой и верхней частью дверной обивки. гарнир из дерева (Настоящее дерево), потому что их можно поцарапать или выбрал. • Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

2.	Снимите модуль передней двери. (См. Power Windows — «Переключатель стеклоподъемника»)

3.	Отсоедините разъемы от привода. Пин код Информация о выводе Передняя левая дверь Передняя правая дверь 1 COM1 АДЖАР 2 Центральный мотор Блокировать/разблокировать 3 Дверной замок COM2 4 КлючРазблокировать Икс 5 COM2 Икс 6 Блокировать/разблокировать Центральный мотор 7 АДЖАР COM1

4.	После подачи напряжения батареи на каждую клемму, как показано ниже, проверьте правильность работы привода.

5.	Отсоедините разъем выключателя питания от привода замка двери.

6.	Проверьте целостность цепи между клеммами в полузамкнутом состоянии в соответствии с таблицей.

7.

Выполните процедуру сброса запирания, когда работа дверной защелки с электроприводом (автоматическое полное запирание) неисправна. Процедура сброса защелкивания завершается следующим образом: «Удалите предохранитель дверцы с электроприводом > Установите предохранитель дверцы с электроприводом > ВКЛЮЧИТЕ ЗАЖИГАНИЕ». Предохранитель Монтаж Водительская дверь Передний интеллектуальный распределительный блок (FSJB) Вспомогательная дверь

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Снимите модуль задней двери. (См. Power Windows — «Переключатель Power Window»)

3.	Отсоедините разъемы от привода. Пин код Информация о выводе Задняя левая дверь Задняя правая дверь 1 COM1 АДЖАР 2 Центральный мотор Блокировать/разблокировать 3 - COM2 4 - - 5 COM2 - 6 Блокировать/разблокировать Центральный мотор 7 АДЖАР COM1

4.	Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.

5.	Отсоедините разъем выключателя питания от привода замка двери.

6.	Проверьте целостность цепи между клеммами в полузамкнутом состоянии в соответствии с таблицей.

7.

Выполните процедуру сброса запирания, когда работа дверной защелки с электроприводом (автоматическое полное запирание) неисправна. Процедура сброса защелкивания завершается следующим образом: «Удалите предохранитель дверцы с электроприводом > Установите предохранитель дверцы с электроприводом > ВКЛЮЧИТЕ ЗАЖИГАНИЕ». Предохранитель Монтаж Задняя правая дверь Блок предохранителей и реле в моторном отсеке Задняя левая дверь

1.	Снимите обшивку багажника. (См. Кузов — «Отделка багажника»)

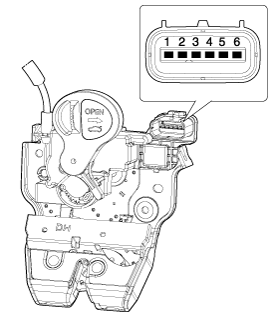

2.	Отсоедините разъем 6P от привода.

3.	Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.

1.	Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с таблицей.

2.	Проверьте целостность цепи между клеммами и массой в соответствии с таблицей.

1.	Отсоедините разъем (А) и болты от выключателя капота.

2.	Проверьте целостность цепи между клеммами и массой в соответствии с таблицей. (См. Кузов — «Защелка капота»)

Приводы дверных замков с электроприводом Компоненты и расположение компонентов

Компоненты 1. Силовой привод2. Стяжной трос 3. Дверная защелка ...
