Hyundai Genesis: дверные замки с электроприводом / описание и работа
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Замки с электроприводом
/ Описание и работа
| Описание |
Системный Обзор
Чем больше размер двери, тем сложнее ее закрыть
это. Довольно часто мы видим, как люди ездят с не полностью закрытой дверью.

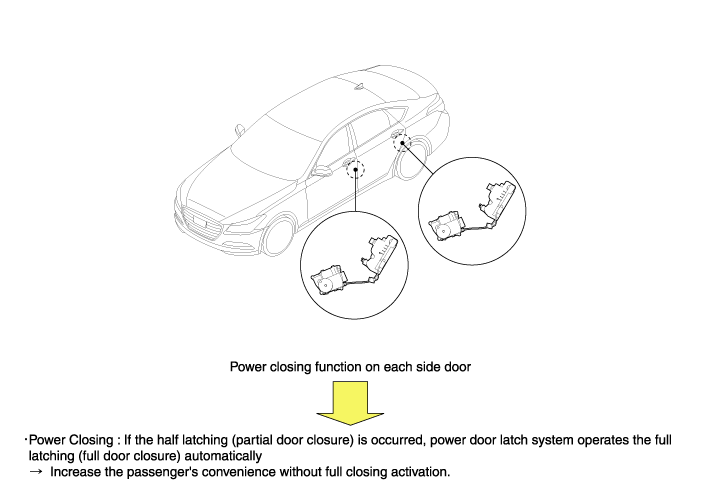

Защелка дверцы с электроприводом решает проблему частично полностью
закрывает двери частично, если водитель/пассажир дает немного
подтолкнуть к ним.
Обычно частичное закрытие двери известно как 1-е закрытие, а полное закрытие двери известно как 2-е закрытие.
Основные особенности системы следующие.
| - |
Устанавливается на все четыре двери.
|
| - |
Состоит из привода замка двери и привода плавного закрывания.
|
| - |
Запирает/отпирает двери с помощью сигналов DDM и ADM.
|
Структура системы

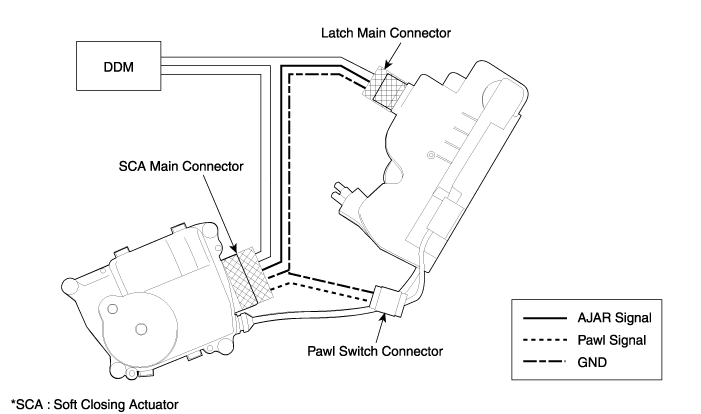

Ниже приведена схема замка двери со стороны водителя и защелки с электроприводом.
DDM определяет и контролирует состояние питания и переключателя
(переключатель блокировки/разблокировки, выключатель дверного ключа) блокировки/разблокировки дверной защелки с электроприводом
активация, а функция защелки питания работает независимо.
Защелка и привод
В совокупности известны как привод дверного замка и как часть, на которую приземляется ответная планка, когда дверь закрыта.
| 1. |
Защелка
Идентичен по конструкции обычным защелкам и содержит
Кабель SCA, обеспечивающий питание, необходимое для частично закрытого закрытия
двери.
|
| 2. |
Актуатор
Содержит двигатель управления замком/отпиранием двери, замок/отпирание
переключатель обнаружения и переключатель обнаружения дверного ключа. Замок двери с электроприводом
приводы также оснащены переключателем собачки и переключателем приоткрытия, которые сообщают
со СКА.
|
SCA (привод плавного закрывания)
SCA использует свой двигатель Power Closing, чтобы полностью закрыть частично закрытые двери.
| 1. |
ЭБУ
ЭБУ управляет SCA, контролируя положение переключателей приоткрытого положения и защелки, а также
определение того, следует ли использовать функцию блокировки питания. ЭБУ построен на
Плата внутри SCA.
|
| 2. |
Мощность закрывающего двигателя
При получении сигнала от ЭБУ электродвигатель доводчика
вращается, чтобы закрыть дверь, а затем перематывается в режим ожидания для следующего
сигнал активации.
|
| 3. |
Датчик Холла
Датчик Холла монтируется на печатной плате и определяет
начальное положение силовой защелки, определяя местоположение магнита
который прикреплен к шестерне.
|
Выключатель дверной защелки с электроприводом
Функция дверной защелки с электроприводом должна сначала определить,
полностью или частично закрыт. Это достигается переключением
расположен внутри защелки (привода дверного замка) и электропроводки кузова.
выключатель.
| 1. |
Приоткрытый переключатель
Слово «приоткрытый» означает слегка открытый, а приоткрытый переключатель
определяет, полностью ли язычок зацепил защелку, когда
дверь закрыта. Этот переключатель установлен внутри дверной защелки и
по внутренней ссылке. Функция переключателя достигает полного
переключаться по мере того, как сигнал переключается с On на Off.
А поскольку переключатель установлен внутри привода, невозможно осмотреть переключатель по отдельности.
Для выполнения теста используйте внешний разъем и измерьте изменение напряжения.
|
| 2. |
Переключатель собачки
Переключатель собачки срабатывает, когда дверь частично закрыта.
Функция дверной защелки с электроприводом выключается при подаче сигнала выключения.
передано.
Как и переключатель приоткрытия, переключатель собачки установлен внутри
привода, а также должен быть проверен на изменение напряжения с помощью внешнего
разъем.
|
| 3. |
Активация переключателя Ajar и собачки
Эти переключатели имеют следующую схему активации:
|
Компоненты и расположение компонентов
Расположение компонента
1. DDM (модуль двери водителя)2. ADM (модуль вспомогательной двери)3. IGPM (модуль управления питанием встроенного шлюза)4. Ручка дверного замка5. Привод крышки багажника6. Передний привод плавного закрывания (SCA ...
Приводы дверных замков с электроприводом Компоненты и расположение компонентов
Компоненты
1. Силовой привод2. Стяжной трос 3. Дверная защелка
...
