Hyundai Genesis: электрические схемы сиденья / переключатель управления сиденьем с электроприводом

Принципиальная электрическая схема

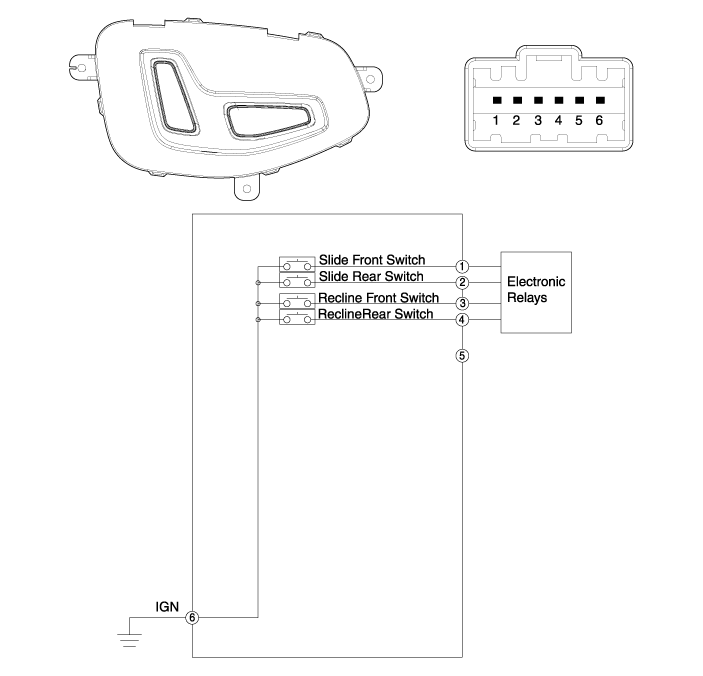

[Тип водительского сиденья]

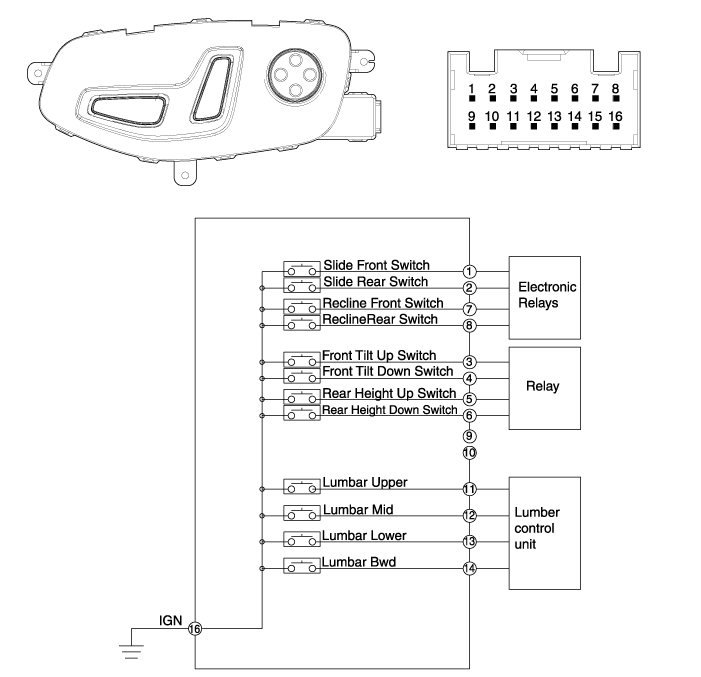

[В тип сиденья водителя]

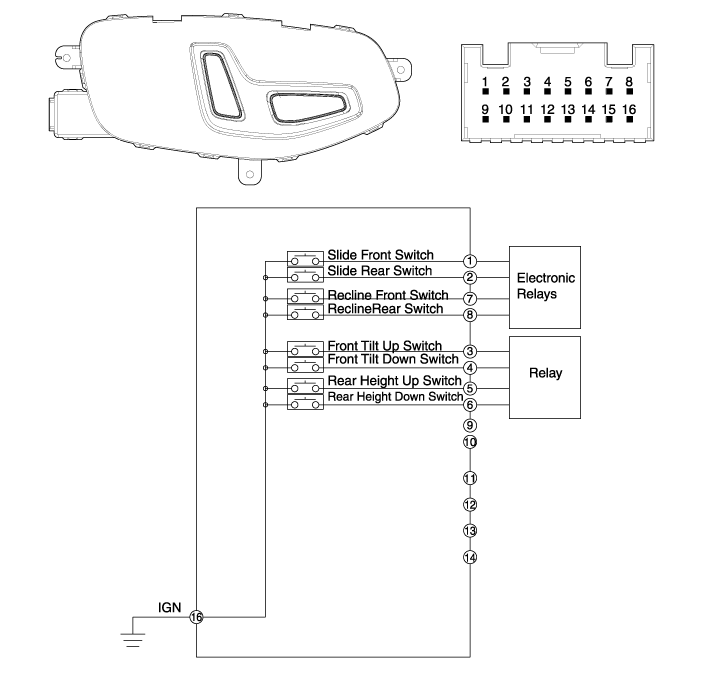

[С сиденье водителя]

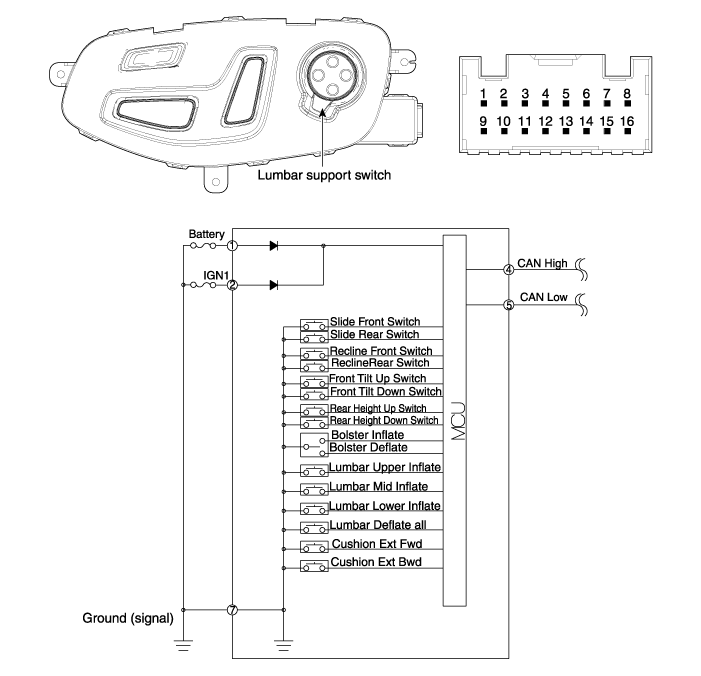

[D тип сиденья водителя]

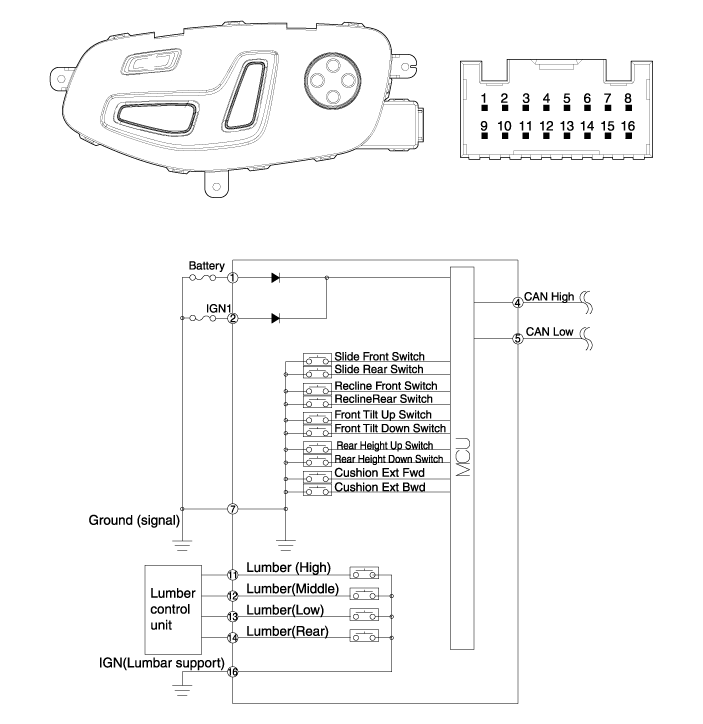

[Ассистент типа]

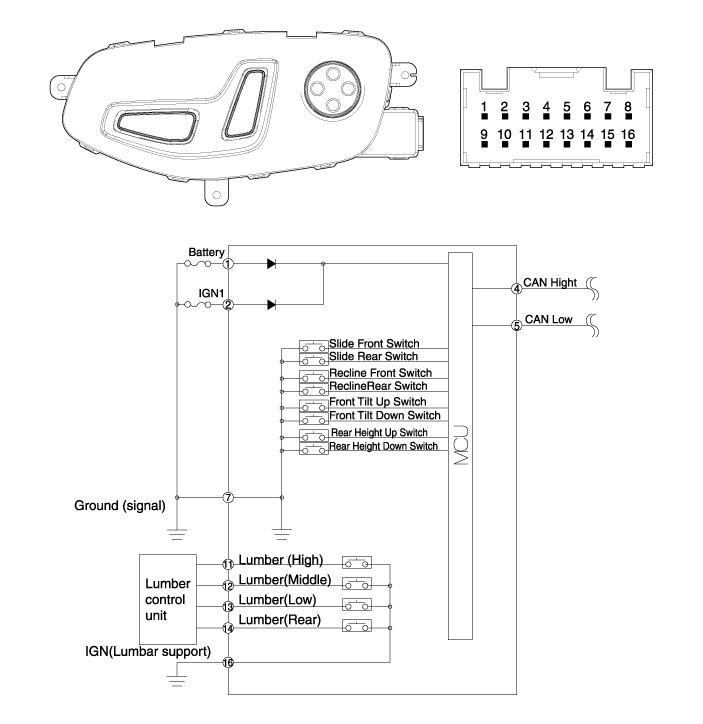

[Ассистент типа B]

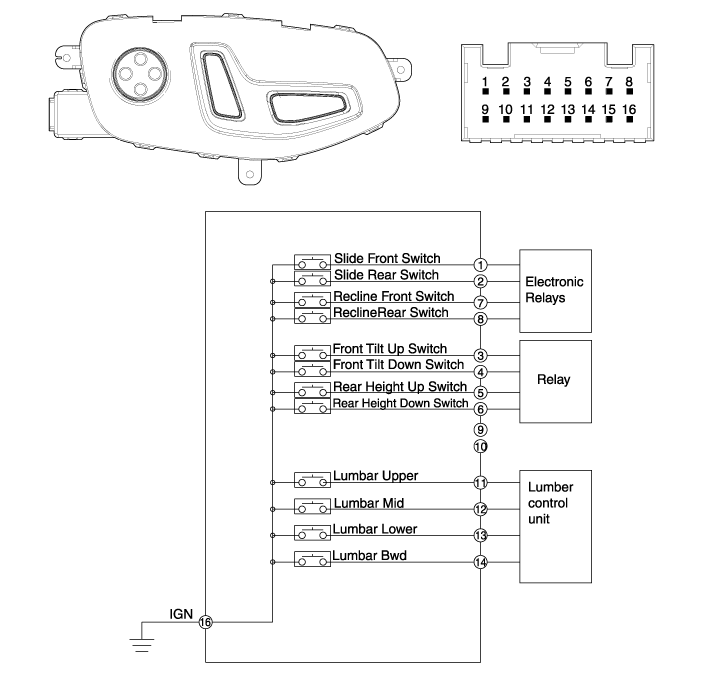

[Помощь типа C]

Порядок ремонта лесоматериалов

Удаление Пневматическая поясничная опора и валик в сборе 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите заднюю крышку переднего сиденья. (См. Кузов — «Крышка спинки переднего сиденья») 3. Удалить ...

Переключатель управления сиденьем с электроприводом Процедуры ремонта

осмотр 1. Переключатель сиденья с электроприводом отправляет/принимает сигналы по CAN связи, поэтому невозможно проверить электрический ток переключать компоненты. 2. Осмотрите систему сиденья с электроприводом, используя ...
