Процедуры ремонта сиденья с климат-контролем

Удаление

[Переднее сиденье - вентилятор сиденья]

1. 1
   Отсоедините клеммы аккумулятора (-).
2. 2
   Снимите переднее сиденье. (См. Кузов — «Переднее сиденье в сборе»)
3. 3

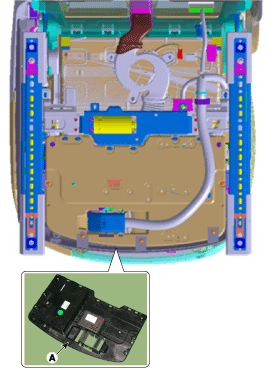

   Снимите нижнюю крышку переднего сиденья (А) после ослабления крепежных винтов.



4. 4
   Снимите вентилятор (А), предварительно отсоединив фиксирующие зажимы и крепежный зажим от подушки переднего сиденья.



5. 5
   Снимите подушку сиденья TED (A) после ослабления винтов.



6. 6
   Снимите заднюю панель переднего сиденья. (См. Кузов — «Спинка переднего сиденья».)
7. 7
   Снимите ТЭД (А) после отсоединения разъема и ослабления винта на спинке сиденья.



8. 8
   Снимите воздуховод (А), предварительно ослабив винт и сняв фиксирующий зажим со спинки сиденья.



9. 9
   Снимите ТЭД (A), воздуховод (B) и ВЕНТИЛЯТОР (C).



10. 10
    Отсоедините клеммы аккумулятора (-).
11. 11
    Снимите переднее сиденье. (См. Кузов — «Переднее сиденье в сборе»)
12. 12
    Снимите нижнюю крышку переднего сиденья (А) после ослабления крепежных винтов.



13. 13
    Снимите блок сиденья с вентиляцией (A), отсоединив разъем и ослабив винты.



[Переднее сиденье — сиденье с вентиляцией]

Монтаж

[Переднее сиденье - Система климат-контроля Вентилятор сиденья]

1. 1
   Подсоедините разъем, а затем установите воздуховод ТЭД и системы климат-контроля сбоку на спинке сиденья.
2. 2
   Установите спинку переднего сиденья.
3. 3
   Установите вентилятор обдува, подключив его к разъему и фиксирующему зажиму под подушкой переднего сиденья.
4. 4
   Установите ТЭД на подушку сиденья.
5. 5
   Установите подушку переднего сиденья.
6. 6
   Установите переднее сиденье.
7. 7
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
8. 8
   Установите блок сиденья системы климат-контроля после соединения разъемов.
9. 9
   Установите переднее сиденье.
10. 10
    Подсоедините отрицательную (-) клемму аккумуляторной батареи.

[Переднее сиденье — блок сиденья с системой климат-контроля]

осмотр

Вентиляционное сиденье состоит из трех блоков: вентилируемого сиденья для управления, переключателя для входа и воздуходувки для выхода. Как проверить

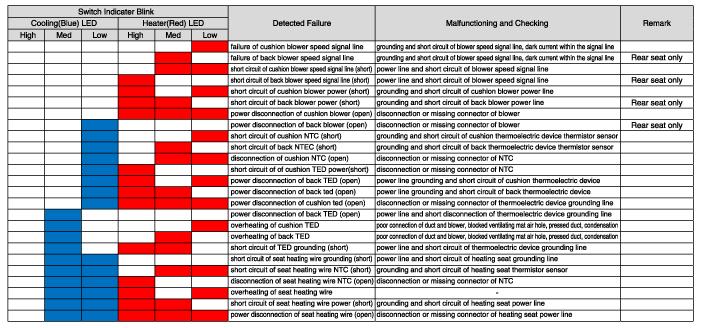

1. Когда индикаторная лампа мигает, указывая на неисправность, вы можете обратиться к следующей таблице для обслуживания. [Переднее сиденье]



   [Заднее сидение]



   [Переключатель индикатора отказа]
