Порядок ремонта лесоматериалов

Удаление

Пневматическая поясничная опора и валик в сборе

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите заднюю крышку переднего сиденья. (См. Кузов — «Крышка спинки переднего сиденья»)
3. 3

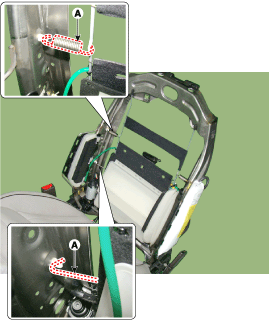

   Снимите спинку переднего сиденья (А), предварительно ослабив крепежный зажим.



4. 4
   Отвинтите крепежные винты и снимите воздушные валики.



5. 5
   Снимите сборку Air Lumber & Bolster после ослабления монтажного зажима.



Монтаж

1. 1
   Установите поясничную опору Air и валик в сборе.
2. 2
   Установите заднюю крышку переднего сиденья.
3. 3
   Проверьте воздушную поясничную опору и систему поддержки в сборе на нормальную работу.

осмотр

1. 1
   В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности, кодового номера (DTC) и отображения
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Проверка срабатывания: проверка рабочего состояния системы.
   4. Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3
   Выберите модуль для проверки пневматической поясничной опоры и системы поддержки. Выберите «BCM» и «Дверной модуль сиденья водителя и сиденья ассистента». (система пневматической поясничной опоры и боковой поддержки)", чтобы проверить сиденье водителя или дверной модуль ассистента (воздушная поясничная опора и система поддержки).
4. 4
   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Входные/выходные данные для датчиков, соответствующих Сиденье водителя или дверной модуль ассистента (воздушная поясничная опора и валик систему) можно проверить.
5. 5
   Для принудительного срабатывания входного значения проверяемого модуля выберите опцию «Проверка срабатывания».
6. 6
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
7. 7
   Снимите заднюю крышку сиденья. (См. Кузов — «Крышка спинки переднего сиденья»)
8. 8
   Снимите соединитель блока Air Lumber & Bolster.



   НЕТ	Описание
   1	-
   2	Переключатель поясничной опоры (LOW)
   3	ИГН 2
   4	-
   5	ЗАЗЕМЛЕНИЕ (ПИТАНИЕ)
   6	Переключатель поясничной опоры (средний)
   7	Переключатель поясничной опоры (высокий)
   8	Переключатель поясничной опоры (полное сжатие)
   9
   10	ПИТАНИЕ (Батарея +)

9. 9

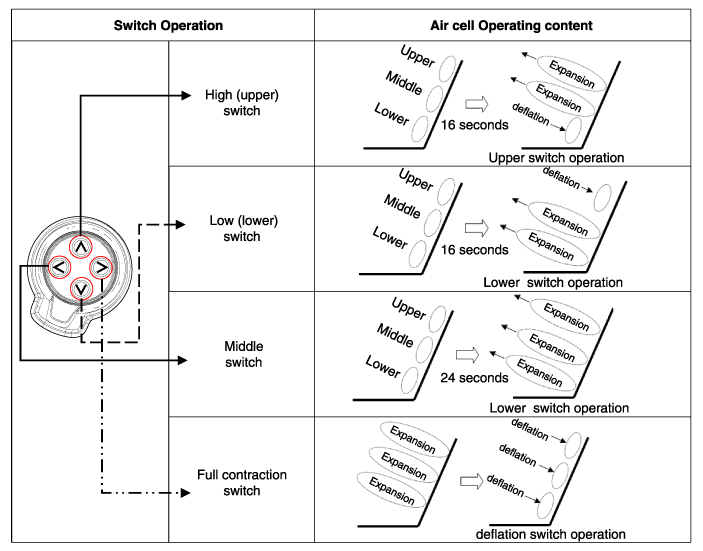

   После подачи питания на воздушный насос и напряжения на каждый переключатель проверьте нормальную работу пневмоподдержки поясницы.





   A. Воздушный пакет (высокий) B. Воздушный пакет (средний) C. Воздушный пакет (низкий)
