Hyundai Genesis: Процедуры ремонта раздаточной коробки / фланца заднего моста

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Система полного привода (AWD) / Трансфер в сборе / Процедуры ремонта фланца заднего моста

Удаление
Будьте осторожны при обращении с раздаточной коробкой.
Предотвращение повреждения ITA (интегрированного привода раздаточной коробки)
1) В случае перевозки раздаточной коробки
•
Соблюдайте осторожность при подъеме раздаточной коробки с транспортируя пакет, чтобы убедиться, что ITA не сталкивается с другая раздаточная коробка.
•
Соблюдайте осторожность, чтобы ITA не пострадала от контакта с полом или конструкцией.
2) В случае сборки трансмиссии
•
Соблюдайте осторожность, чтобы ITA не пострадала от контакта с коробкой передач, полом или конструкцией.

1.
Снимите раздаточную коробку с автомобиля.
(См. Система полного привода (AWD) — «раздаточная коробка в сборе»)
2.
Вывернуть заливную пробку (А) и слить масло.

3.
Используйте плоскогубцы для стопорных колец (B), чтобы открыть и снять стопорное кольцо (A).

4.
Установите съемник (А) во фланец заднего моста (В).

5.
Снимите фланец (C) с помощью съемника, вкл. прокладку (A) и уплотнительное кольцо (B).

6.
Снимите радиальное уплотнительное кольцо (А) с помощью отвертки (-).

Монтаж
1.

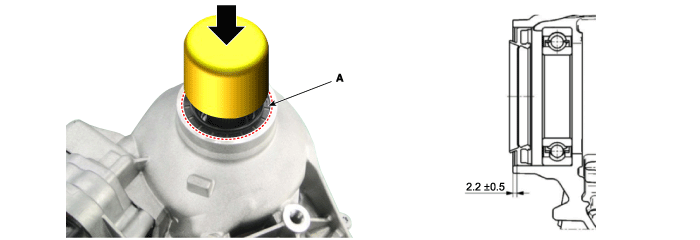

Запрессуйте новое радиальное уплотнительное кольцо (А).

2.

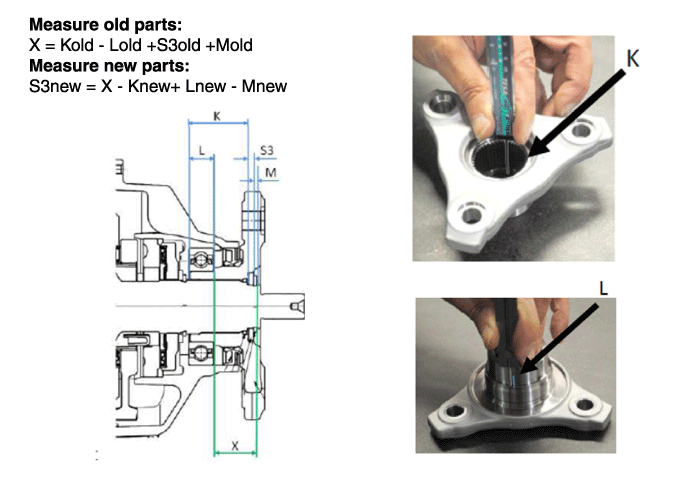

Измерьте и выберите подходящую прокладку следующим образом.

Комплект прокладок (доступен только в комплекте)
2,9 мм M0003830-21
3,5 мм M0003830-15
3,0 мм M0003830-20
3,7 мм M0003830-13
3,1 мм M0003830-19
3,8 мм M0003830-12
3,2 мм M0003830-18
3,9 мм M0003830-11
3,3 мм M0003830-17
4,0 мм M0003830-10
3,4 мм M0003830-16
4,1 мм M0003830

3.

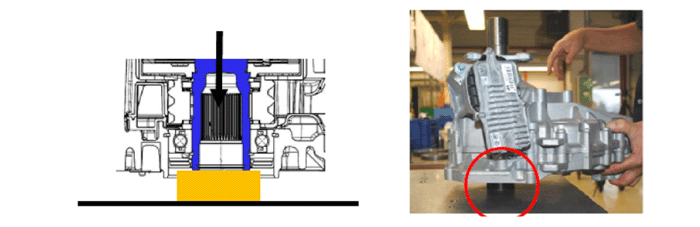

Сохраните главный вал (не сохраняйте корпус).

4.
Запрессуйте новый фланец (А).

5.
Нажмите на уплотнительное кольцо (A).

6.
Проверьте, правильно ли расположено уплотнительное кольцо внутри паза.

7.

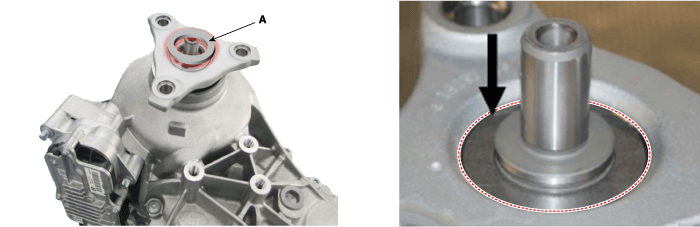

Вставьте новую регулировочную шайбу (А) (процедура 2), канавка стопорного кольца должна быть полностью видна.

8.
Соберите стопорное кольцо (А).

9.
Заполните маслом нижний край заливной пробки (установленной раздаточной коробки).
Затяните свечу до 60 Нм (6,0 кгс·м, 44,1 фунт-фут).
Тип масла: Шелл TF0870
•
Замените прокладку перед повторной установкой заливной пробки.

10.
Установить раздаточную коробку на автомобиль.
(См. Система полного привода (AWD) — «раздаточная коробка в сборе»)
•
После установки запустите двигатель, а затем проверьте, нет ли утечек из раздаточной коробки.
