Удаление
В случае замены контроллера (ЭБУ) и раздаточной коробки из-за изменения характеристик фрикционных материалов внутри раздаточной коробки необходимо проверить и ввести калибровочные данные.
-
Процедура калибровки не требуется в случае одновременной замены раздаточной коробки и ИТА (ЭБУ).
-
В случае замены только узла раздаточной коробки выполните сброс обучения сцепления в ITA (ECU).
(См. Система полного привода (AWD) — «Общая информация — Процедура ремонта»)
-
В случае замены только ITA (ECU) выполните обучение резервной копии и запись в новую раздаточную коробку ITA (ECU) с помощью оборудование ГДС.
(См. Система полного привода (AWD) — «Общая информация — Процедура ремонта»)
Меры предосторожности при обращении с раздаточной коробкой
A. Предотвращение повреждения ITA (интегрированного привода раздаточной коробки)
1) В случае перевозки раздаточной коробки
•
Соблюдайте осторожность при подъеме раздаточной коробки с транспортируя пакет, чтобы убедиться, что ITA не сталкивается с другая раздаточная коробка.
•
Соблюдайте осторожность, чтобы ITA не пострадала от контакта с полом или конструкцией.
2) В случае сборки трансмиссии
•
Соблюдайте осторожность, чтобы ITA не пострадала от контакта с коробкой передач, полом или конструкцией.

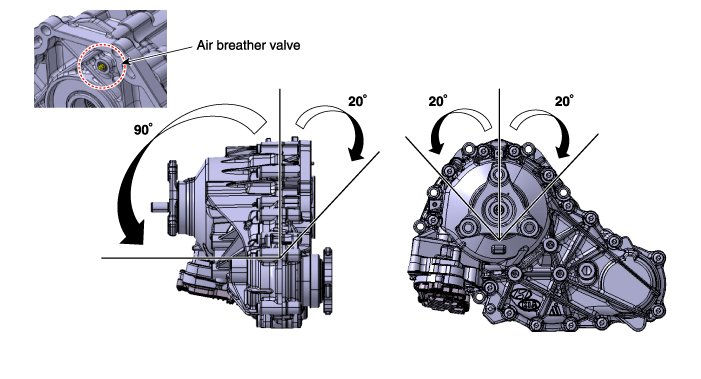

B. Предотвращение утечки масла
•
Даже при установленном воздушном клапане масло вытекает из собранное масло при разборке/сборке в случае невозможность удержания горизонтального положения. Поэтому будьте осторожны, когда замена трансмиссии.

1.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
2.
Снимите передний карданный вал
(См. Приводной вал и ось — «Карданный вал в сборе»)
3.
Снимите задний карданный вал
(См. Приводной вал и ось — «Карданный вал в сборе»)
4.
Снимите проводку (B), закрепленную на раздаточной коробке, после разборки разъема ЭБУ раздаточной коробки (AWD) (A).

5.
Снимите поперечину (А), подперев масляный поддон коробки передач домкратом коробки передач.
Момент затяжки :
49,0 ~ 63,7 Н·м (5,0 ~ 6,5 кгс·м, 36,2 ~ 47,0 фунт-фут)

6.
Отверните болт крепления и снимите раздаточную коробку (AWD) (А).
Момент затяжки :
29,4 ~ 41,2 Н·м (3,0 ~ 4,2 кгс·м, 21,7 ~ 30,4 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
В случае замены контроллера (ЭБУ) и раздаточной коробки из-за изменения характеристик фрикционных материалов внутри раздаточной коробки необходимо проверить и ввести калибровочные данные.
-
Процедура калибровки не требуется в случае одновременной замены раздаточной коробки и ITA(ECU).
-
В случае замены только узла раздаточной коробки выполните сброс обучения сцепления в ITA (ECU).
(См. Система полного привода (AWD) — «Общая информация — Процедура ремонта»)
-
В случае замены только ITA (ECU) выполните обучение резервной копии и запись в новую раздаточную коробку ITA (ECU) с помощью оборудование ГДС.
(См. Система полного привода (AWD) — «Общая информация — Процедура ремонта»)
