Hyundai Genesis: Предохранители и реле / Блок реле (моторный отсек) Компоненты и расположение компонентов

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / Предохранители и реле / Блок реле (моторный отсек) Компоненты и расположение компонентов

Расположение компонента

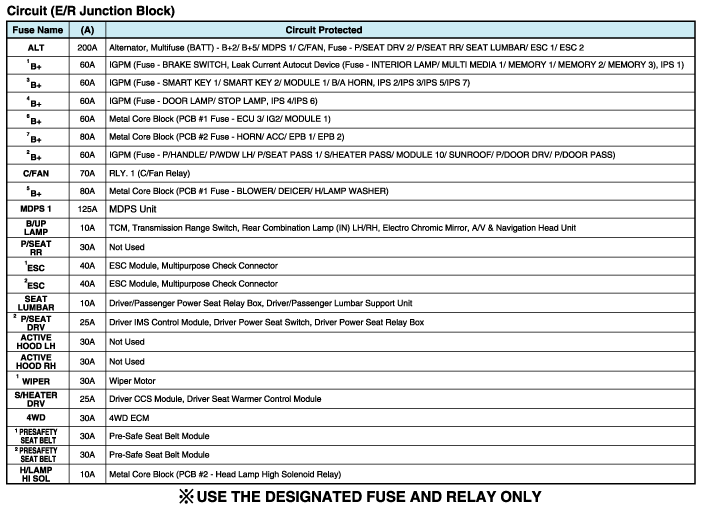

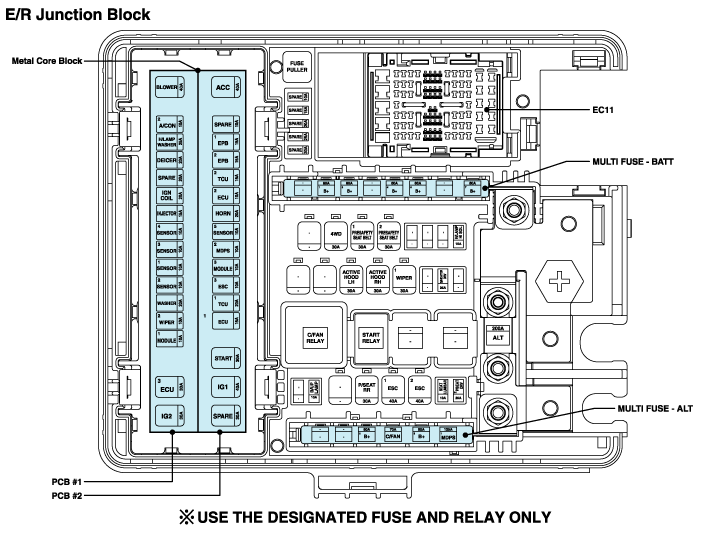

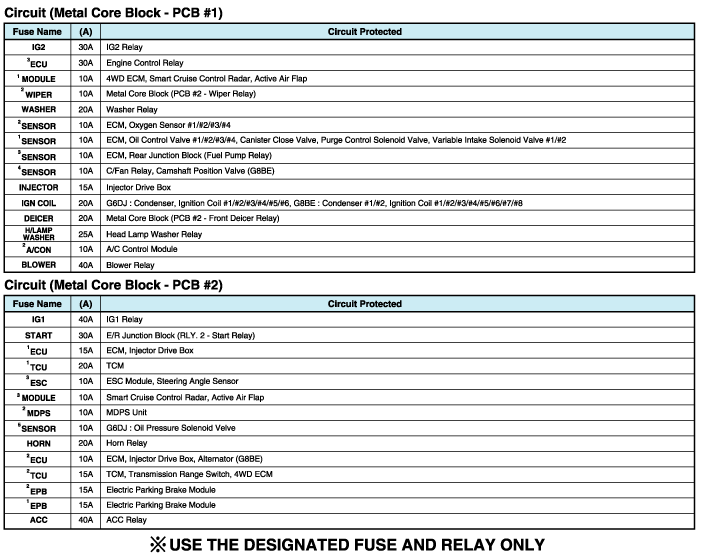

Распределительный блок машинного отделения

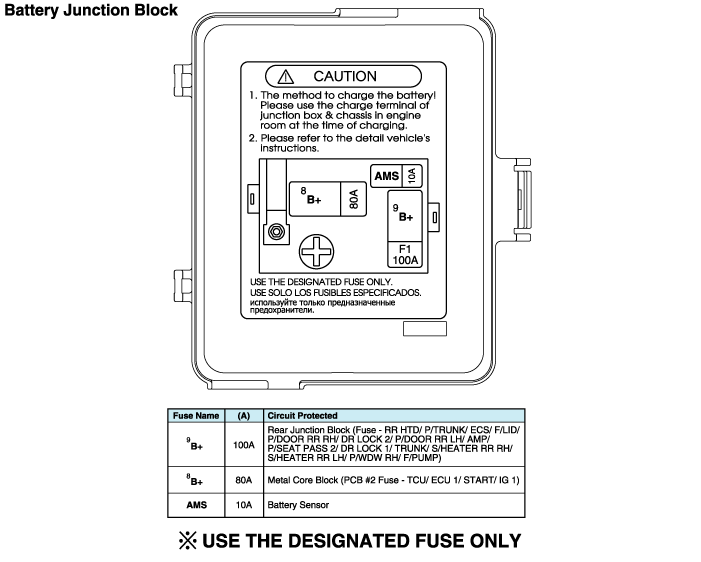

Распределительный блок аккумуляторной батареи

Компоненты и расположение компонентов

Расположение компонента 1. Блок реле машинного отделения 1. CGW и SJB (центральный шлюз и интеллектуальная распределительная коробка)2. RSJB (задняя интеллектуальная распределительная коробка) ...

Блок реле (моторный отсек) Процедуры ремонта

осмотр 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Вытащите реле из блока реле в моторном отсеке. Силовое реле (тип А) Проверьте целостность цепи между клеммами. ...
