Проверка предохранителей

1.	Убедитесь, что держатели предохранителей закреплены свободно и что предохранители надежно зафиксированы держателями.

2.	Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

Проверьте предохранители на наличие повреждений.

Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте причину перегоревшего предохранителя и полностью устраните проблему перед установкой нового предохранителя.

осмотр

1.	SJB можно диагностировать с помощью GDS. SJB связывается с GDS, которая затем отображает входные и выходные данные вдоль с кодами.

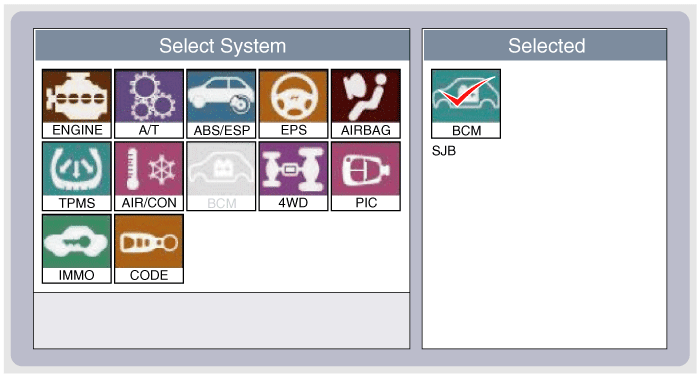

2.	Для диагностики функции SJB выберите модель автомобиля, BCM и SJB.

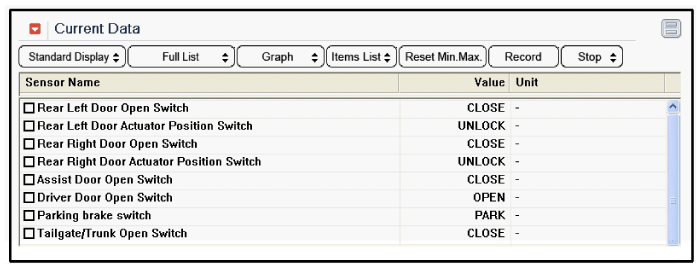

3.	Чтобы просмотреть текущее значение ввода/вывода SJB, «Current DATA». Он предоставляет информацию об условиях ввода/вывода SJB.

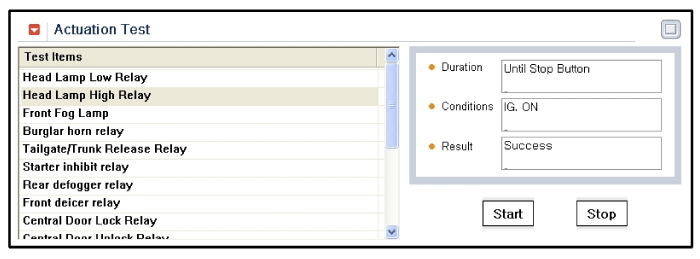

4.	Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».

Удаление

Распределительный блок салона (SJB)

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Отсоедините разъемы от внутренней распределительной коробки (интеллектуальный распределительный блок).

4.	Снимите интеллектуальный соединительный блок после ослабления крепежных гаек (2 шт.) и болта.

5.	Отсоедините разъемы с обратной стороны смарт-распределительного блока.

Монтаж

1.	Установите умную распределительную коробку.

2.	Установите нижнюю панель аварийной подушки.

3.	Убедитесь, что вся система работает нормально.

4.	Подсоедините клемму аккумулятора (-).
