Hyundai Genesis: Предохранители и реле / Блок реле (в салоне) Компоненты и расположение компонентов
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Предохранители и реле
/ Блок реле (в салоне) Компоненты и расположение компонентов

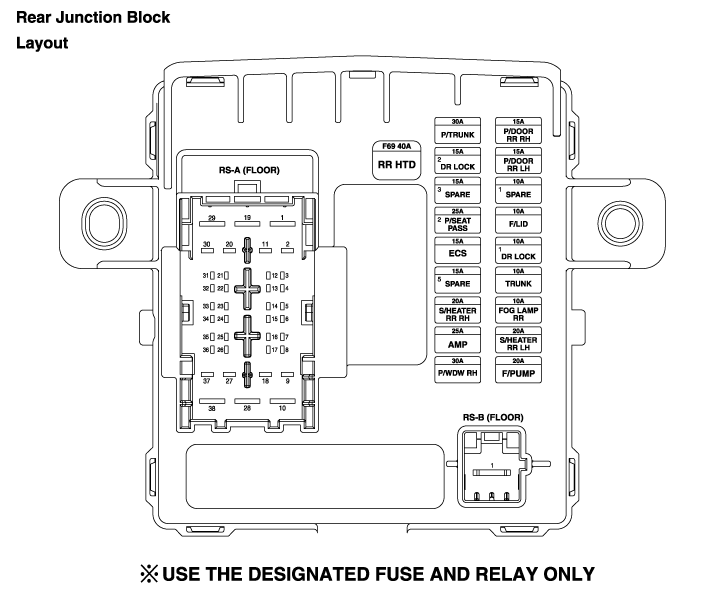

| Расположение компонента |

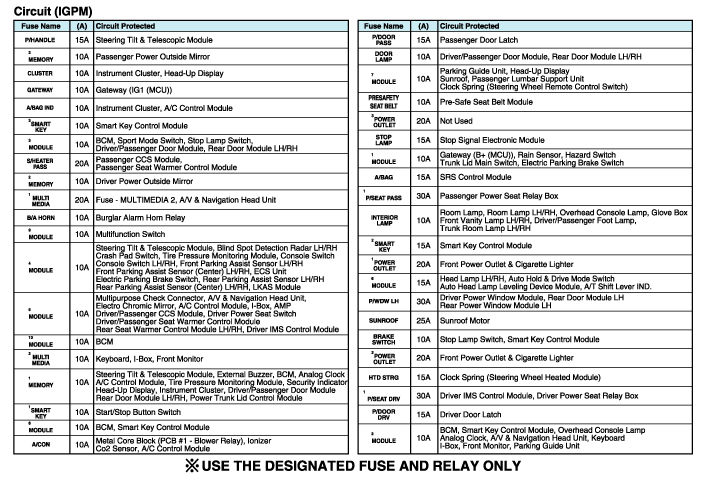

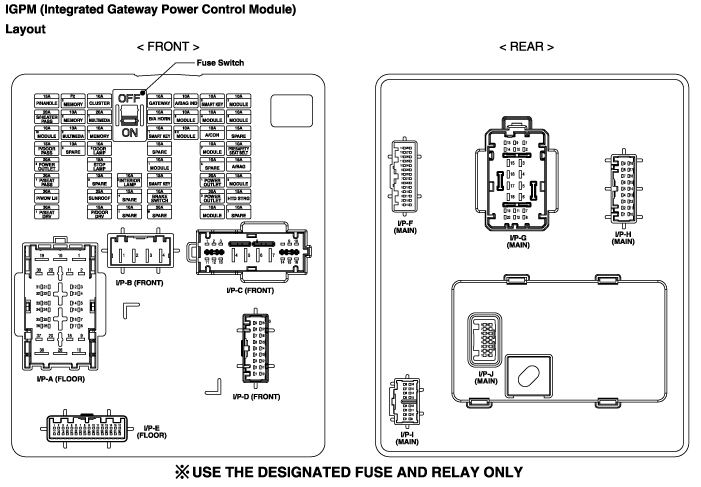

| Внутренний распределительный блок |
Блок реле (моторный отсек) Процедуры ремонта
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Вытащите реле из блока реле в моторном отсеке.
Силовое реле (тип А)
Проверьте целостность цепи между клеммами.
...
Блок реле (в салоне) Описание и работа
Описание
НаименованиеОписаниеAAFАктивная воздушная заслонкаACUAБлок управления подушкой безопасностиADMASsist Door ModuleAHDСистема активного капотаAMPУсилительARSAПереключатель подлокотникаASCCAУсовершенствованный интеллектуальный круиз-контрольAVMAround View Mo ...
