Принципиальная электрическая схема

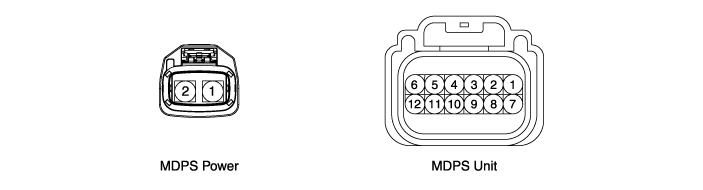

  1. Соединительный терминал
    Тип Пин № Описание
    Батарея 1 Батарея -
    2 Батарея +
    автомобиль 1 -
    2 -
    3 -
    4 -
    5 -
    6 -
    7 IGN
    8 High_CAN
    9 Низкий_CAN
    10 -
    11 -
    12 -

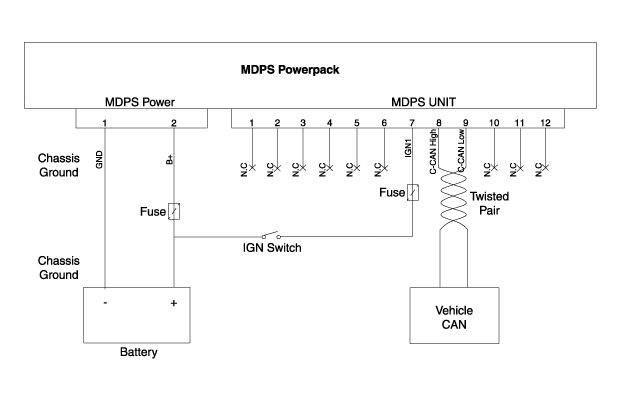

  2. Принципиальная электрическая схема
