Hyundai Genesis: Процедуры ремонта гидроусилителя руля с электроприводом / рулевого механизма

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Рулевой редуктор Процедуры ремонта

Замена
[левый руль]
1.
Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо и шину (А) с передней ступицы.

Будьте осторожны, чтобы не повредить болты ступицы при снятии переднего колеса и шины.
3.
Снимите нижнюю крышку (А), (В).

4.
Снимите шаровой шарнир наконечника рулевой тяги с поворотного кулака.
(1)
Снимите шплинт.
(2)
Снимите корончатую гайку.
(3)
Отсоедините шаровой шарнир (А) от поворотного кулака (В) с помощью специального инструмента (09568-2J100).
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

5.
Отвинтите болт рулевой колонки (А), чтобы отсоединить универсальный шарнир и соединение рулевого механизма.
Момент затяжки :
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)

Не используйте болт карданного вала повторно, обязательно установите новый.
6.
Отсоедините разъем (А) и ослабьте болты крепления коробки передач.
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)
[4WD]

[2WD]

Будьте осторожны, чтобы не повредить ЭБУ при снятии рулевого механизма.
[Правый руль]
1.
Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо и шину (А) с передней ступицы.

Будьте осторожны, чтобы не повредить болты ступицы при снятии переднего колеса и шины.
3.
Снимите нижнюю крышку (А), (В).

4.
Снимите шаровой шарнир наконечника рулевой тяги с поворотного кулака.
(1)
Снимите шплинт.
(2)
Снимите корончатую гайку.
(3)
Отсоедините шаровой шарнир (А) от поворотного кулака (В) с помощью специального инструмента (09568-2J100).
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

5.
Отвинтите болт рулевой колонки (А), чтобы отсоединить универсальный шарнир и соединение рулевого механизма.
Момент затяжки :
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)

Не используйте болт карданного вала повторно, обязательно установите новый.
6.
Отсоедините разъем (А).

7.
Ослабьте болты крепления коробки передач.
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

Будьте осторожны, чтобы не повредить ЭБУ при снятии рулевого механизма.
Монтаж
1.
Установите в порядке, обратном снятию.
2.
Проверьте выравнивание.
(См. Система подвески — «Выравнивание»)
Признание спецификации EPS
Меры предосторожности при выполнении процедуры распознавания спецификации ЭПС:
•
Используйте диагностический прибор (прибор GDS), чтобы проверить, напряжение батареи в норме перед выполнением спецификации EPS процедура признания.
1.
Подсоедините диагностический прибор к самодиагностике. разъем (16-контактный) под накладкой на стороне водителя сиденья, а затем включите зажигание, чтобы активировать диагностический инструмент.
2.

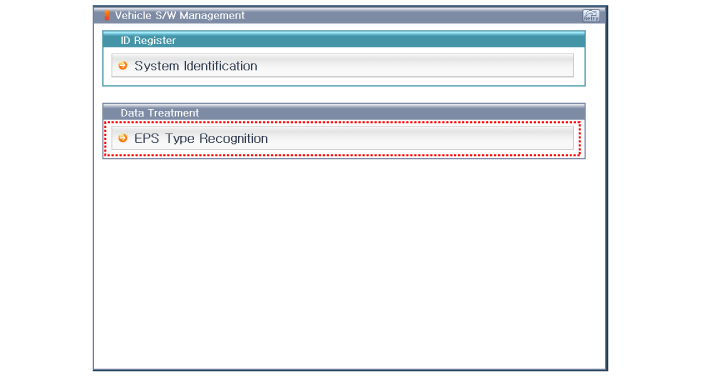

В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства» и «Система EPS», а затем выберите «ОК».

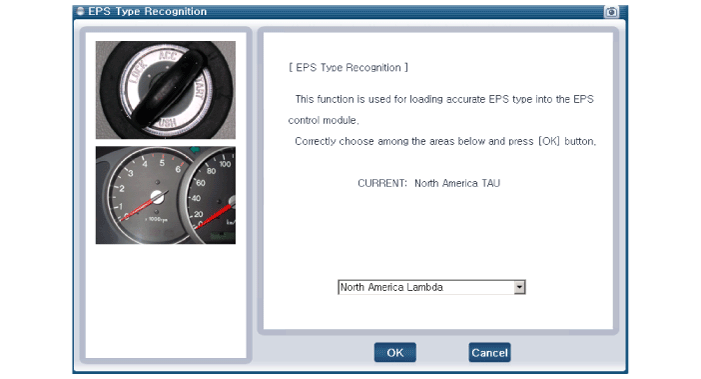

[Распознавание типов EPS]
