Hyundai Genesis: гидроусилитель руля с электроприводом / описание и работа
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Рулевая система
/
Рулевое управление с электроприводом
/ Описание и работа
| Описание |
Система MDPS (электроусилитель руля, вспомогательная рулевая колонка)
использует электродвигатель, чтобы усилить рулевое управление, и это двигатель
работа независимой системы рулевого управления. Модуль управления MDPS управляет
работа двигателя в соответствии с информацией, полученной от каждого датчика
и CAN (локальная сеть контроллеров), что приводит к более точному и
своевременное управление усилителем рулевого управления, чем у обычных двигателей с приводом от двигателя
гидравлические системы. Компоненты (датчик крутящего момента, предохранительное реле и т. д.)
система MDPS расположена внутри рулевой колонки и блока MDPS
сборка и сборка рулевой колонки и блока MDPS не должны
разобрать для проверки или замены.
| Операция |

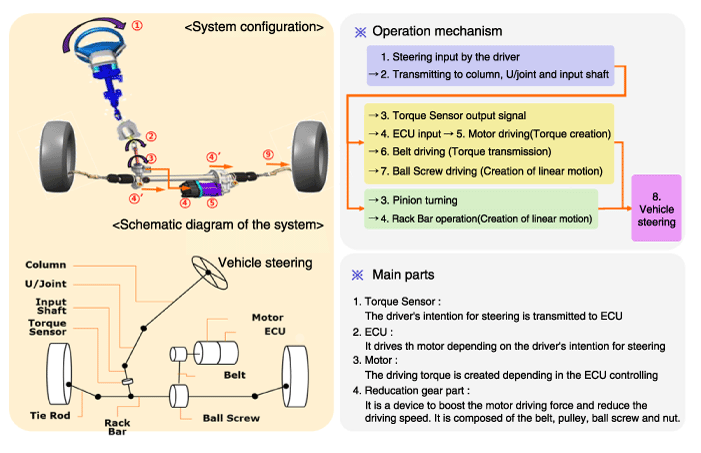

Механизм работы Р-МСДС
Схематические диаграммы
Принципиальная электрическая схема
1.
Соединительный терминал
TypePin NoDescriptionBattery1Battery -2Battery +Vhicle1-2-3-4-5-6-7IGN8High_CAN9Low_CAN10-11-12-
2.
Принципиальная электрическая схема ...
