Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобиля: Управление замком зажигания Процедуры ремонта

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / система сцепления / система сцепления / Процедуры ремонта блока управления замком зажигания

Контроль
ПРОВЕРКА КОМПОНЕНТА
1.
Снимите сцепление и выключатель замка зажигания.
2.
Поверните рычаг выключателя блокировки зажигания по часовой стрелке. направлении стрелки для проверки непрерывности.

ДЕПОЗИТ
1.
Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.
2.
Отсоедините разъем выключателя замка зажигания и сцепление (А).

3.
Снимите замок зажигания и выключатель сцепления (А). после снятия болта (В-2 шт.).

СРЕДСТВО

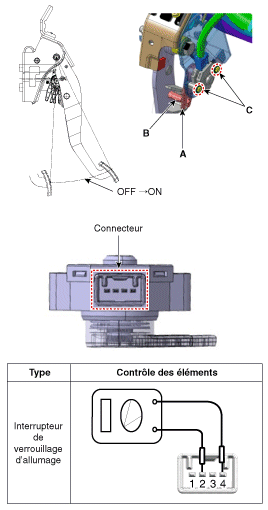

(A) Вставив рычаг переключателя (A) в штифт педаль сцепления (В), снова затяните болт крепления переключателя (ПРОТИВ).
(B) Отрегулируйте переключатели сцепления, чтобы убедиться, что ток питание подается на контакты ② и ④.
(C) Зафиксируйте педаль сцепления в положениях ВЫКЛ/ВКЛ переключателя. замок зажигания (F).
(D) При присоединенной педали поверните переключатель по часовой стрелке. и против часовой стрелки, чтобы установить его в положение переход из ВКЛ в ВЫКЛ. Затем затяните фиксирующий болт (С) к указанному крутящему моменту.
(E) После завершения сборки еще раз проверьте, чтобы переключатель работает правильно.
※ Допустимое отклонение хода ВКЛ/ВЫКЛ должно быть в пределах ±7 мм.
Положение ВЫКЛ. → ВКЛ.
Бензин 1.0 T-GDI: 123 ± 7,7 мм (4,8425 ± 0,3031 дюйма)
Бензин 1.2, 1.4: 121,7 ± 7,7 мм (4,7913 ± 0,3031 дюйма)
Дизель 1.1, 1.4: 130,5 ± 7,7 мм (5,1378 ± 0,3031 дюйма)
Момент затяжки:
2,0 ~ 6,0 Н·м (0,2 ~ 0,6 кгс·м, 1,4 ~ 4,3 фунт-фут)
