Hyundai i20 (GB) 2014-2023 Руководство по эксплуатации автомобиля: Схемы ДУ на руль
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Электрическая система кузова
/
система АВН
/ Пульт дистанционного управления на руль Принципиальные схемы

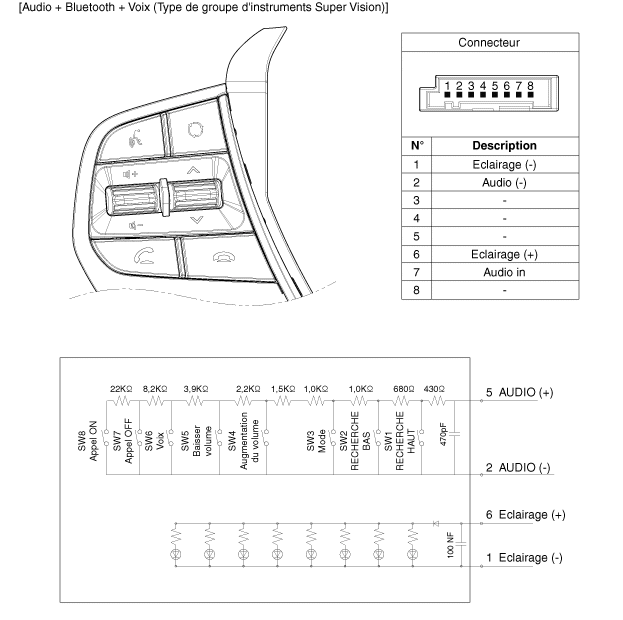

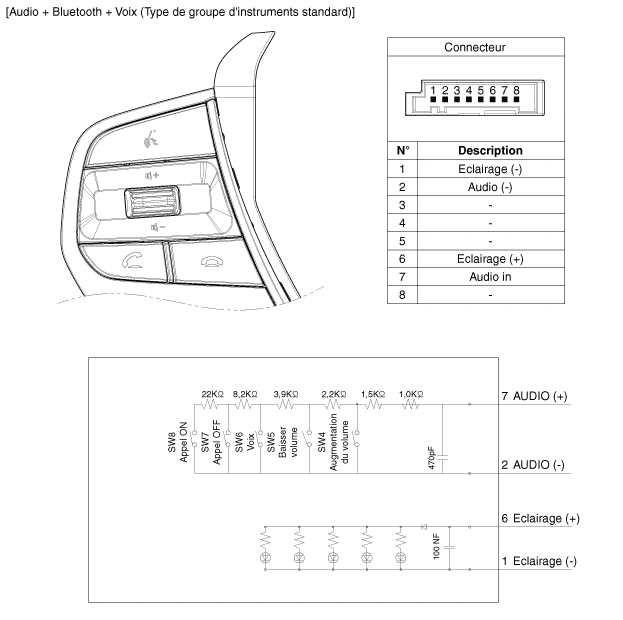

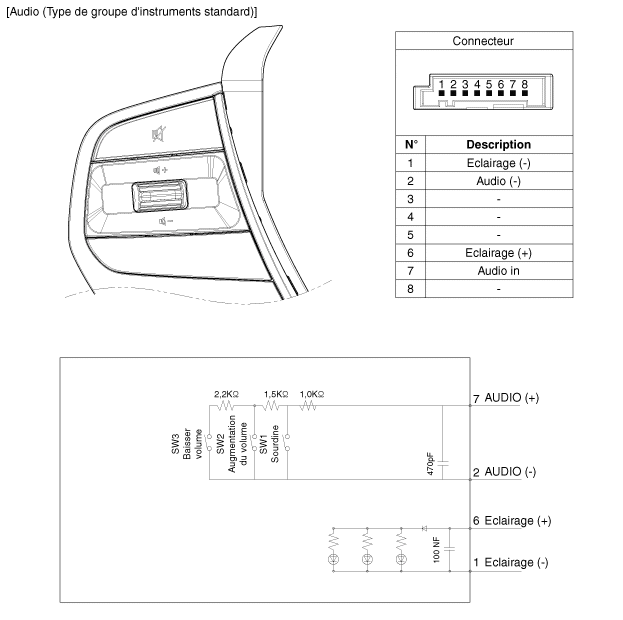

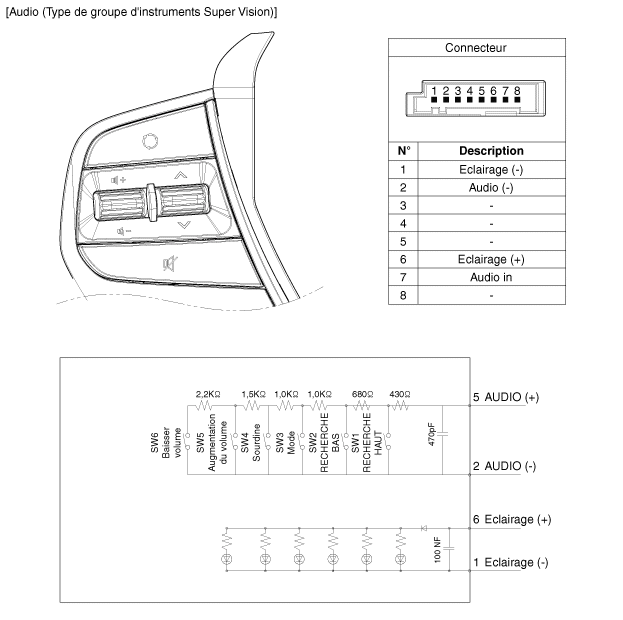

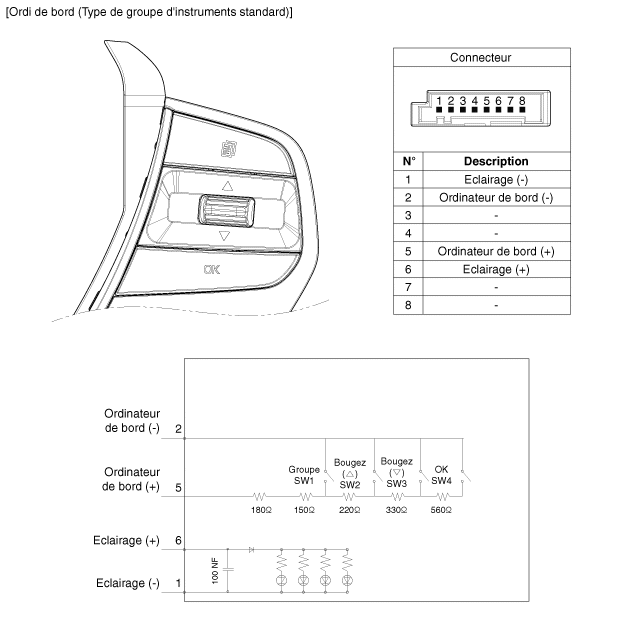

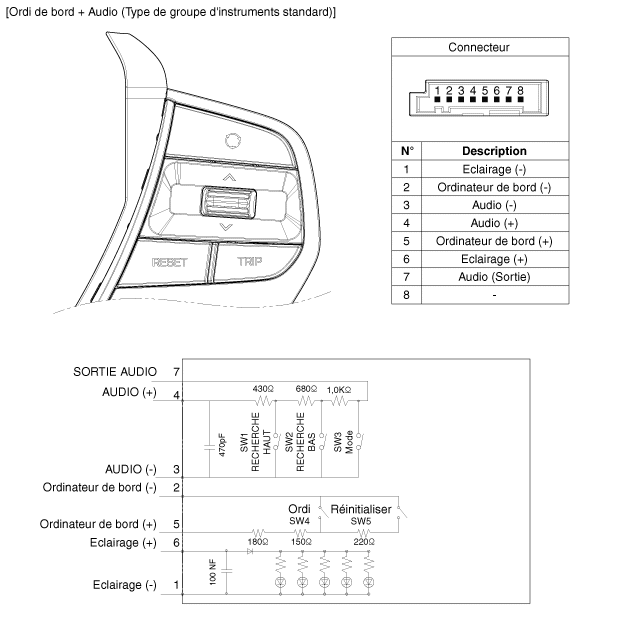

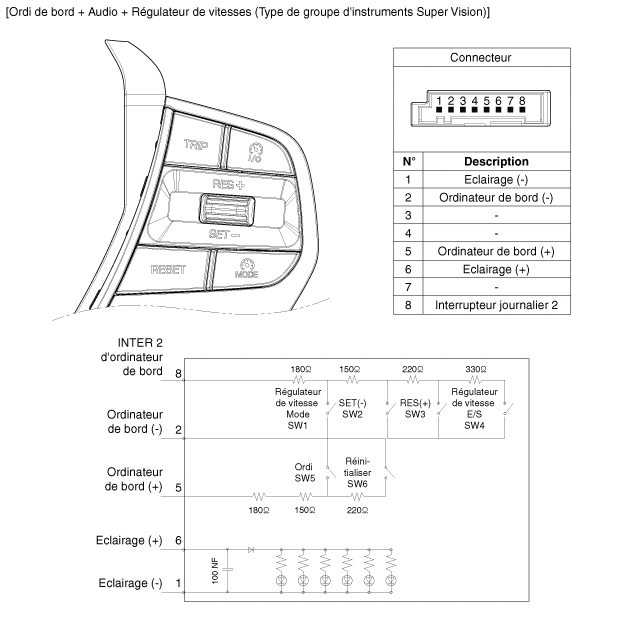

| Принципиальная электрическая схема |
Компоненты дистанционного управления на рулевом колесе и расположение компонентов
КОМПОНЕНТЫ
1. Переключатель дистанционного управления
(G: Аудио + Bluetooth)
2. Переключатель дистанционного управления
(D: Аудио + бортовой компьютер)
...
Процедуры ремонта дистанционного управления на рулевом колесе
Контроль
1.
Проверьте сопротивление между клеммами в каждом положении переключателя.
(Г).
[G: Audio + Bluetooth (приборная панель ста...
