Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля: AVN (Audio Video Navigation) Головное устройство Компоненты и расположение компонентов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Электрическая система кузова
/
система АВН
/ AVN (аудио-видео навигация) Компоненты головного устройства и расположение компонентов
| КОМПОНЕНТЫ |
| [Головное устройство АВН] |

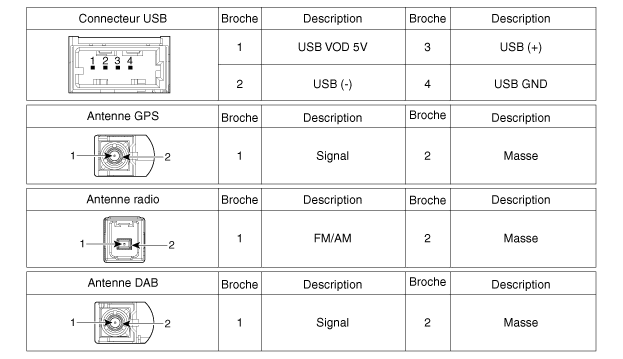

ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ
|
НЕТ
|
РАЗЪЕМ А
|
РАЗЪЕМ Б
|
C-РАЗЪЕМ
|
|
1
|
Левый задний динамик (-)
|
Мультимедиа-CAN (Вверху)
|
-
|
|
2
|
Левый передний динамик (-)
|
-
|
-
|
|
3
|
Передний правый динамик (+)
|
МТ: сигнал "Стоянка"
|
-
|
|
4
|
Правый задний динамик (-)
|
пульт дистанционного управления на руль
|
-
|
|
5
|
-
|
-
|
-
|
|
6
|
-
|
-
|
-
|
|
7
|
Вход L генератора
|
Видео AUX
|
-
|
|
8
|
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)
|
Правый вход AUX
|
-
|
|
9
|
Вход сигнала заднего хода
|
ДЛЯ МАССЫ
|
-
|
|
10
|
Левый задний динамик (-)
|
МИК (-)
|
-
|
|
11
|
Левый передний динамик (-)
|
Батарея (+)
|
-
|
|
12
|
Передний правый динамик (+)
|
Батарея (+)
|
-
|
|
13
|
Правый задний динамик (-)
|
Мультимедиа-CAN (внизу)
|
-
|
|
14
|
-
|
автоматическое освещение
|
-
|
|
15
|
-
|
АТ: сигнал "Стоянка"
|
-
|
|
16
|
Разблокировка двери
|
Скорость автомобиля
|
-
|
|
17
|
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)
|
МАССА
|
-
|
|
18
|
Пульт дистанционного управления антенной
|
ЗВУК
|
-
|
|
19
|
|
ДЛЯ МАССЫ
|
-
|
|
20
|
|
AUX_обнаружение
|
-
|
|
21
|
|
Левый вход AUX
|
Камера (Y)_Abschirmung GND
|
|
22
|
|
МИК (-)
|
Камера (Y)_видео GND
|
|
23
|
|
МАССА
|
Камера (Y)_Видеовход
|
|
24
|
|
МАССА
|
Камера (Y) B (+)
|
Компоненты и расположение компонентов
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

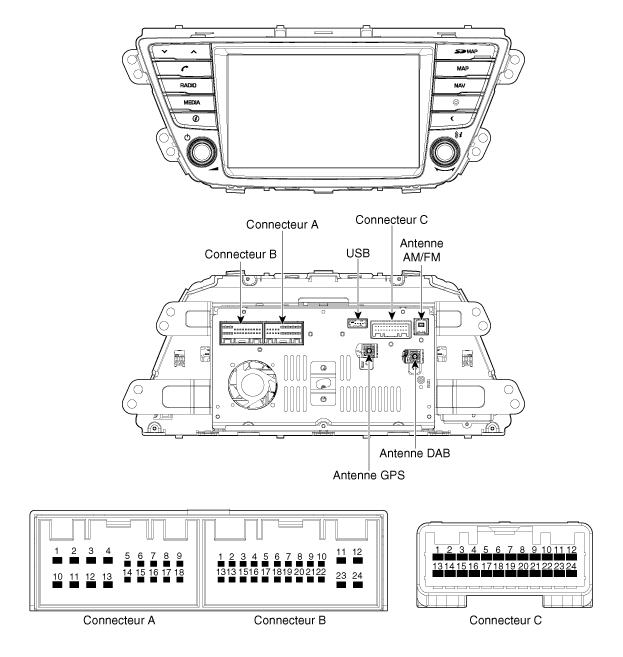

1. Головное устройство АВН
2. Твитер
3. Разъем кабеля антенны
4. Антенна на крыше
5. Спикер п...
Процедуры ремонта головного устройства AVN (аудио-видео навигации)
ДЕПОЗИТ
•
Будьте осторожны, чтобы не поцарапать центральную панель.
и п...
