КОМПОНЕНТЫ

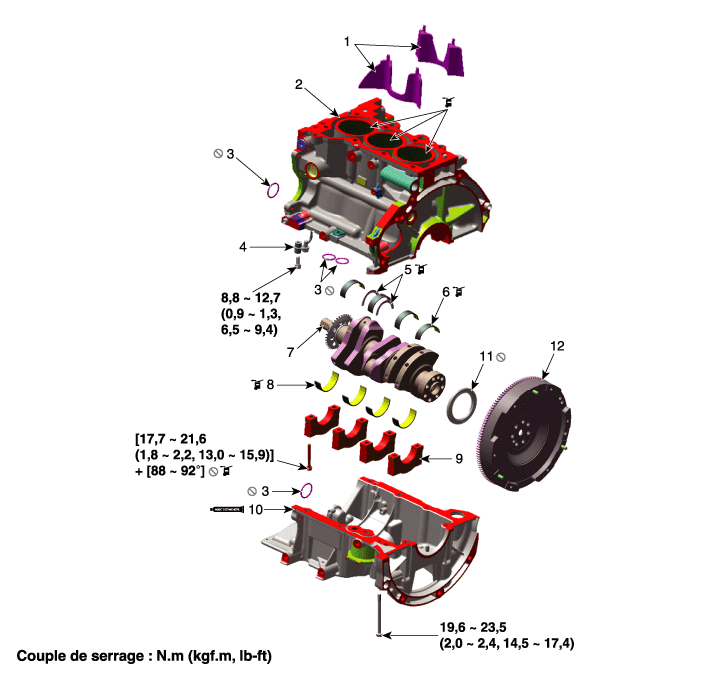

1. Сепаратор водяная рубашка
2. Блок цилиндров
3. Уплотнительное кольцо
4. Масляная форсунка
5. ЗУБЧАТЫЙ РЕЖИМ
6. Верхний коренной подшипник коленчатого вала		 7. Коленчатый вал
8. Нижний коренной подшипник коленчатого вала
9. Крышка коренного подшипника коленчатого вала.
10. Лестничное шасси
11. Задний сальник
12. Маховик

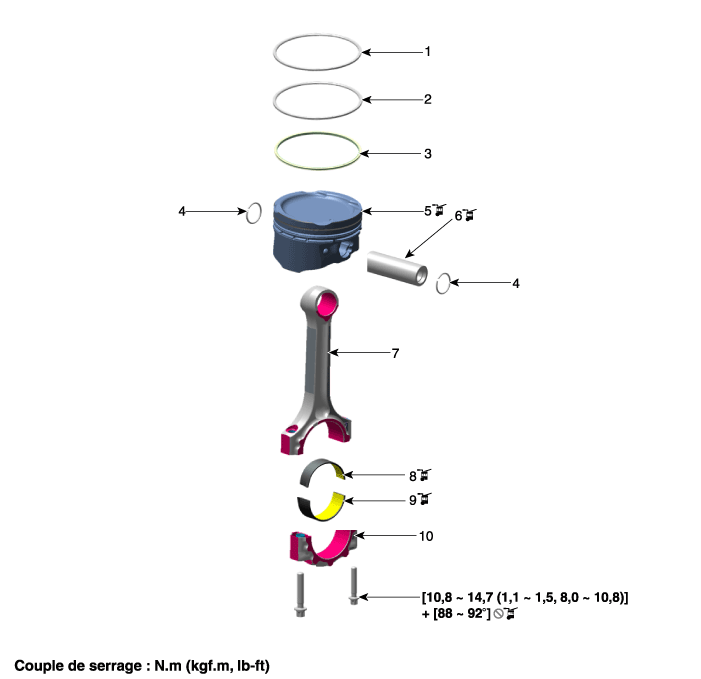

1. Сегмент поршня (№1)
2. Поршневое кольцо (№2)
3. Нефтяной сегмент
4. Эластичное кольцо
5. Плунжер
6. Ось поршень
7. Шатун
8. Верхний подшипник шатуна
9. Нижний подшипник шатуна
10. Крышка шатунного подшипника
