Система контроля выбросов
Принципиальные диаграммы
Место в руководстве: Система контроля выбросов
~1мин чтения

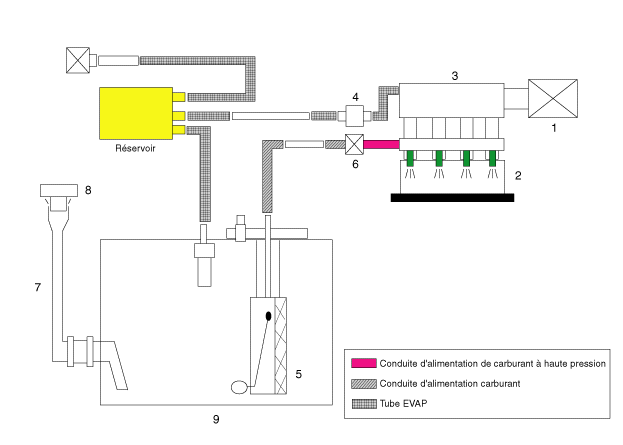

ПРИНЦИПАЛЬНАЯ СХЕМА

| 1. Воздушный фильтр 2. Топливопровод и форсунка 3. Двигатель 4. Электромагнитный клапан управления продувкой (PCSV) 5. Топливный насос высокого давления |
6. Топливный насос высокого давления давление 7. Горловина топливного бака 8. Крышка топливного бака 9. Топливный бак |
водохранилище Резервуар с активированным углем заполнен испарившейся водой, поглощающей уголь. в топливном баке. Скопление паров топлива в баке втягивается во впускной коллектор блоком ECM/PCM, когда условия требуются соответствующие. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ (PCSV) Клапан управления продувкой (PCSV) представляет собой электромагнитный клапан, управляемый Сигнал ECM / PCM и установлен на проходе бака с активированным углем и впускного коллектора. Для всасывания паров, поглощаемых во впускной коллектор, блок ECM/PCM откроет PCSV, в противном случае проход остается закрытым. Крышка заливной горловины топливного бака Зажимная система на резьбовой крышке топливного бака снижает вероятность неправильной установки при закрытии бака. Как только прокладка топливного бака и фланец трубы наполнители соприкасаются, зажимной локатор издает щелкающий звук глухой сигнал, указывающий на то, что крышка правильно установлена.
