Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Процедуры ремонта фар

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система кузова / Система освещения / Процедуры ремонта ФАРЫ

ДЕПОЗИТ
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
3.
Отверните болты крепления фары и отсоедините разъем фары (В).
Затем снимите фару в сборе (А).

Убедитесь, что фиксирующий зажим (А) не поврежден.

СРЕДСТВО
1.
Установите лампы фар.
2.
Подсоедините разъемы.
3.
Установите фару с помощью болтов крепления фары (3 шт.).
4.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ ПЕРЕДНИЕ ФАРЫ
Фары должны быть отрегулированы с использованием соответствующего регулировочного оборудования, в соответствии с инструкциями производителя оборудования.
Там, где они существуют, обязательно соблюдайте местные правила. регулировка фар.
Вращайте регулировочное колесо поочередно, чтобы отрегулировать направление света. вперед. При отсутствии регулировочного оборудования проведите манипуляции следующий:
1.
Накачайте шины до указанного давления и освободите автомобиль от дополнительного веса, кроме водителя, запасного колеса и инструментов.
2.
Автомобиль должен стоять на ровной поверхности.
3.

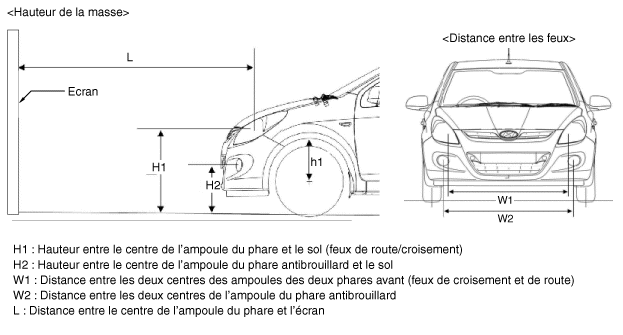

Нарисуйте вертикальные линии (вертикальные линии, проходящие через центры соответствующие фары) и горизонтальная линия (линия, проходящая через центр фары) на экране.
4.
Когда фары и аккумулятор находятся в хорошем состоянии, отрегулируйте фары до что самая яркая часть находится на горизонтальных линиях и вертикальный.
A: вертикальный (нижний/верхний)
B: горизонтальный (нижний, верхний)

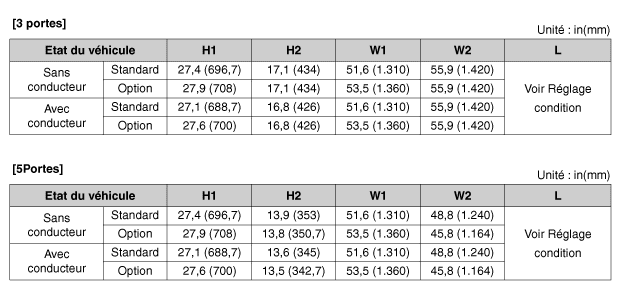

[СТАНДАРТ]

[Вариант]

РЕГУЛИРОВКА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР
Регулировка передних противотуманных фар должна производиться таким же образом. чем у фар.
Противотуманные фары и аккумулятор в нормальных условиях, отрегулируйте фары туман, поворачивая регулировочный винт (А) с помощью отвертки.
(3 ДВЕРИ)

[5 ДВЕРЕЙ]

ТОЧКА РЕГУЛИРОВКИ ФАР И ПРОТИВОТУМАННЫХ ФАР

1.

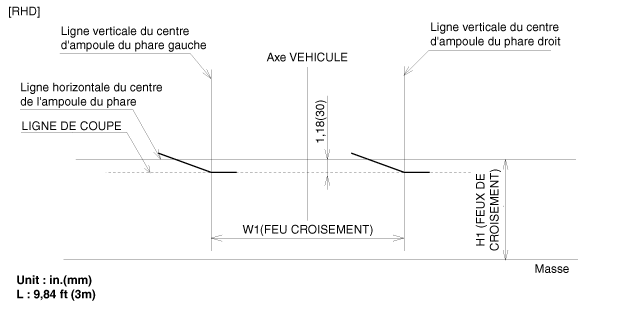

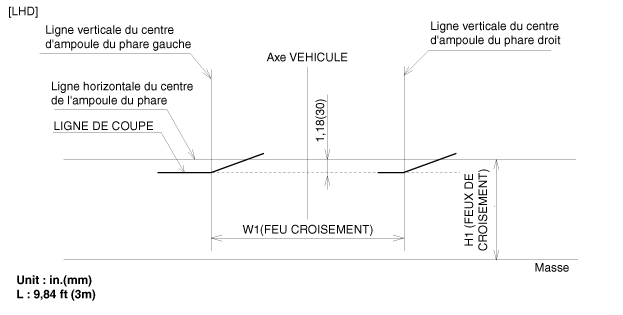

Включите ближний свет фар без водителя, сидящего в автомобиле.
Линия светотеневой границы должна находиться в допустимом диапазоне, показанном на рисунке.
Если автомобиль оснащен устройством ручного выравнивания, отрегулируйте переключатель нивелирующего устройства в положение «ВКЛ».
Если автомобиль оборудован устройством автоматического выравнивания, отрегулируйте инициализацию с помощью диагностического инструмента до параметр.

2.

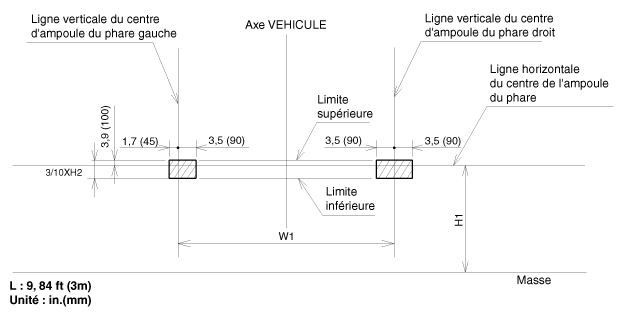

Фара (дальний свет)
–
Включите дальний свет фар без участия водителя. на борту.
–
Линия разреза должна быть в пределах линии разреза. указано на рисунке.
–
При регулировке ближнего света вертикальный прицел должен регулировать после регулировки горизонтального прицела.
–
Если есть подъемник фары, установите его на 0 позиция.

3.

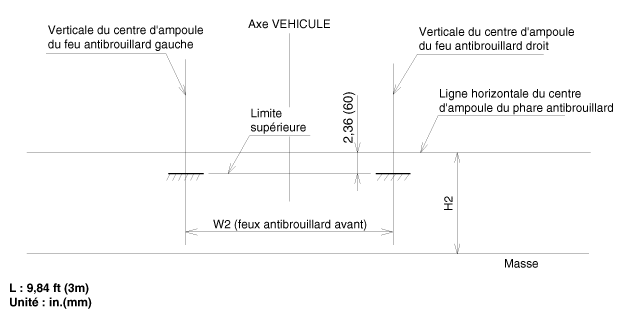

Включите передние противотуманные фары без присутствия водителя автомобиль.
Линия светотеневой границы должна находиться в допустимом диапазоне, показанном на рисунке.

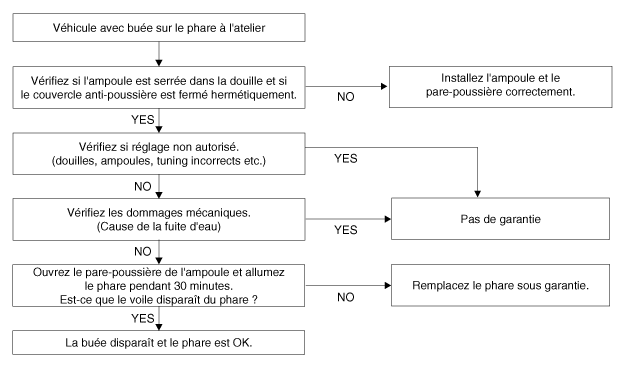

Запотевание фар
Проверьте приведенную ниже процедуру инструкции, когда фара запотевает.

ЗАМЕНА
Фара (низкая/высокая)
1.
Выключите выключатель лампы.
2.
Снимите пылезащитный колпачок (А).

3.
Снимите лампу фары (ближний/дальний свет) (А).

4.
Отсоедините разъем патрона лампы (В).

5.
Для установки выполните процедуру, обратную снятию.
СИГНАЛ ПОВОРОТА
1.
Выключите выключатель лампы.
2.
Поверните патрон лампы (А) против часовой стрелки и снимите его. всех фар.

3.
Выньте лампу указателя поворота из патрона.
4.
Для установки выполните процедуру, обратную снятию.
Статические проблесковые маяки (SBL)
1.
Выключите питание фар.
2.
Отсоедините разъем неподвижной поворотной фары (А) и отсоедините фиксирующий зажим (В).

3.
Снимите статическую вращающуюся лампу фары (А).
