Hyundai i20 (GB) 2014-2023 Руководство по обслуживанию автомобиля: Устранение неисправности выключателя стоп-сигнала

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Система торможения / Система торможения / Выключатель стоп-сигнала Поиск и устранение неисправностей

ПОИСК НЕИСПРАВНОСТЕЙ
1.
Диагностика помещения
Элемент
Причина
Симптом

предохранитель переключатель
Неисправное соединение предохранителя, поврежденный предохранитель
–
Код неисправности: P0504
–
Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, горит лампочка ESP OFF

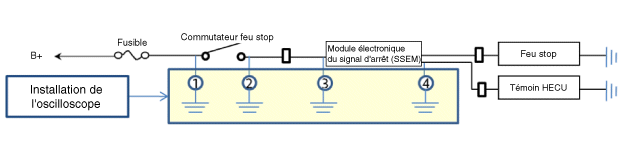

① Проверка формы сигнала выполняется с помощью осциллограф на каждую деталь при разгоне/торможении транспортного средства. (См. Процедуры проверки цепи переключателя. стоп-сигнал)

② См. надлежащие процедуры ремонта детали при что-то ненормальное обнаружено в сигнале (см. процедуры ремонта соответствующей детали и ее замены если необходимо)
Реле предохранителя
Неисправное соединение предохранителя, поврежденный предохранитель
–
Код неисправности: P0504
–
Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, , горит индикатор ESP OFF.
Выключатель стоп-сигнала
•
Поврежденная проводка каждой части
•
Неправильное подключение к разъему
•
Каждая деталь неисправна
–
Код неисправности: P0504
–
Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, , горит индикатор ESP OFF.
Сигнальный электронный модуль
выключение (если применяется)
–
Коды неисправности: P0504, C2130, C2131
–
Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, , горит индикатор ESP OFF.
Модуль управления двигателем (ECM)
–
Код неисправности: P0504
–
Симптом: ошибка переключения, ошибка отмены функция круиз-контроля
Модуль управления кузовным оборудованием (BCM)
–
Сбой переключения
замок соленоид
–
Сбой переключения
ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ
–
Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция ЕРВ
Блок смарт-ключей (SMK)
–
Ошибка запуска
Электронный стояночный тормоз
–
Симптом: отказ блокировки EPB, сигнальная лампа ЕСП ВЫКЛ.
Блок управления ABS/VDC
[Датчик давления]
–
Симптом: горит сигнальная лампа ESP OFF.

2.
Диагностика симптомов
Симптом
Часть, которая может быть вовлечена

Ошибка запуска
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, модуль управления ABS/VDC, каждый провод, разъем
① Проверьте форму сигнала с помощью осциллографа на каждом части во время разгона/торможения автомобиля. (См. процедуры проверки цепи выключателя стоп-сигнала)

② См. надлежащие процедуры ремонта детали при что-то ненормальное обнаружено в сигнале (см. процедуры ремонта соответствующей детали и ее замены если необходимо)
Сломанные переключатели передач
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, Электронный модуль стоп-сигнала, BCM, ECM, переключатель блокировки, каждый провод, разъем
горит сигнальная лампа ESP OFF
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, модуль управления ABS/VDC, каждый провод, разъем
P0504
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, Электронный модуль стоп-сигнала, ECM, каждый провод, разъем
Стоп-сигнал не работает
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, Электронный модуль стоп-сигнала, провод/разъем отсоединен
Стоп-сигнал
всегда включен
Выключатель стоп-сигнала, модуль электронного стоп-сигнала,
Короткое замыкание проводки, поврежден предохранитель

3.

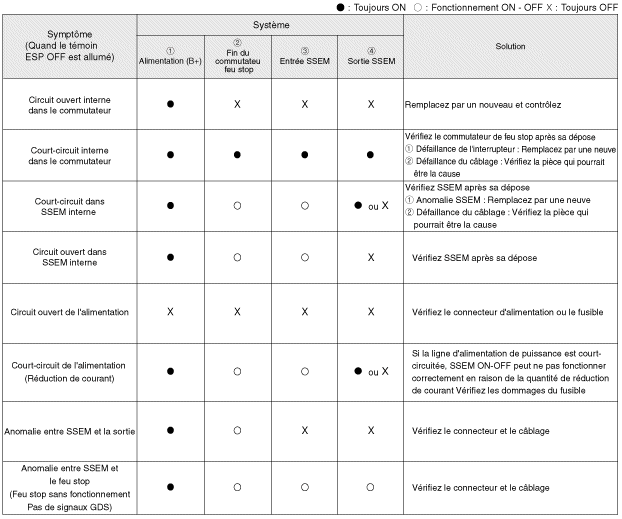

Диагностика системы выключателя стоп-сигналов

SSEM: Электронный модуль стоп-сигнала
4.
См. руководство по коду DTC, когда отображаются соответствующие коды DTC.
Схемы выключателя стоп-сигнала
ПРИНЦИПАЛЬНАЯ СХЕМА Схема системы ТЕРМИНАЛ ФУНКЦИЯ Толстая голова Описание 1 ...

Процедуры ремонта выключателя стоп-сигнала
ПАРАМЕТР 1. Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор. 2. Депозит...
