Hyundai i20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобилей: Процедуры ремонта переключателя стеклоподъемников

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система кузова / Электрические окна / Процедуры ремонта переключателя стеклоподъемника

Контроль

Проверка главного переключателя электрического стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

3.	Снимите переключатель электрического стеклоподъемника (А) после ослабления винт и освободите крюки (B).

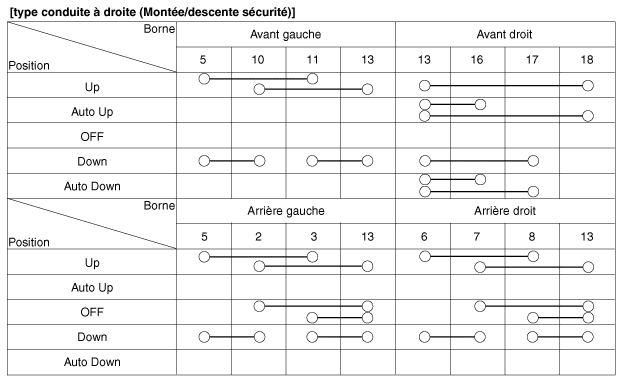

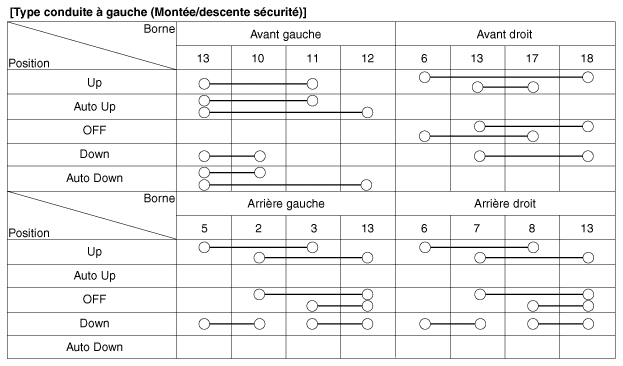

4.	Проверьте каждое положение переключателя, чтобы убедиться, что цепь не разомкнут между клеммами в соответствии с таблицей ниже. Если условия непрерывности не соответствуют норме, замените переключатель.

Управление переключателем пассажирского и заднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

3.	Снимите переключатель электрического стеклоподъемника (А) после ослабления винты.

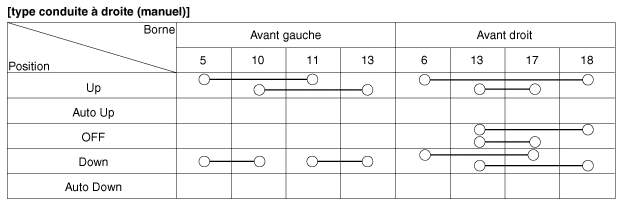

4.	Проверьте каждое положение переключателя, чтобы убедиться, что цепь не разомкнут между клеммами в соответствии с таблицей ниже. Если условия непрерывности не соответствуют норме, замените переключатель.

Реле стеклоподъемника

1.	Реле электрического стеклоподъемника подключено к распределительной коробке I/P. Обратитесь к разделу «Реле распределительной коробки I/P» для проверки. реле стеклоподъемников.

Диагностика с помощью ГДС

Электрическую систему тела можно быстро диагностировать дефектных деталей с помощью системы диагностики автомобиля (ГДС).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка и отображение кода ошибки (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системный вывод

(3)	Тест привода: проверка условий эксплуатации системы

(4)	Дополнительная функция: кроме управления, например, опция система и настройка нулевой точки

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль управления кузовом (BCM)», чтобы проверить выключатель дверного замка.

4.	Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные. Входные/выходные данные для датчиков, соответствующих переключателю Замок двери можно проверить.

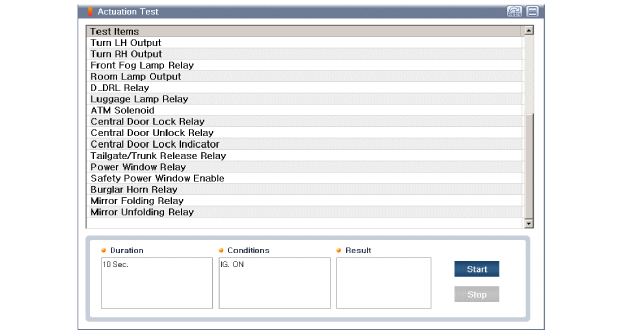

5.	Если вы контролируете работу данных электрозамка двери, выберите «Тест активации» в BCM.

Принципиальные схемы переключателей стеклоподъемников

Принципиальная электрическая схема Переключатель стеклоподъемников Водитель Электрический стеклоподъемник пассажирский и задний ...
