Механическая система двигателя

Компоненты турбокомпрессора и расположение компонентов

Место в руководстве: Механическая система двигателя
Общая информация — 17Механическая система двигателя — 79Электрическая система двигателя — 50Система контроля выбросов — 22Система управления двигателем/топливом — 107система сцепления — 27СИСТЕМА РУЧНОЙ ТРАНСМИССИИ — 21Приводной вал и ось — 18Подвесная система — 29рулевая система — 21Задержание — 41Система торможения — 53Кузовные работы (внутри и снаружи) — 190Электрическая система кузова — 181Отопление, вентиляция и кондиционирование воздуха — 58
~1мин чтения

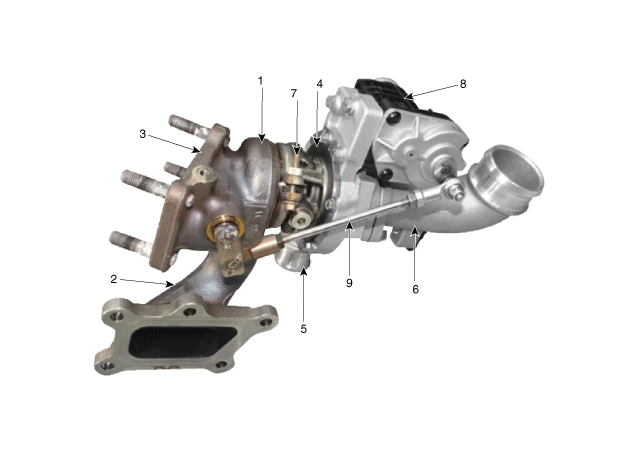

КОМПОНЕНТЫ

1. Машинный отсек
2. Прибытие турбины
3. Выход из турбины
4. Компрессорный отсек
5. Прибытие компрессора		 6. Выход компрессора
7. Центральный корпус
8. EWGA (электрический активатор перепускного клапана)
9. Шток привода
