Управление двигателем/топливная система
Блок управления топливным насосом (FPCM) Принципиальные схемы
Место в руководстве: Управление двигателем/топливная система
~1мин чтения

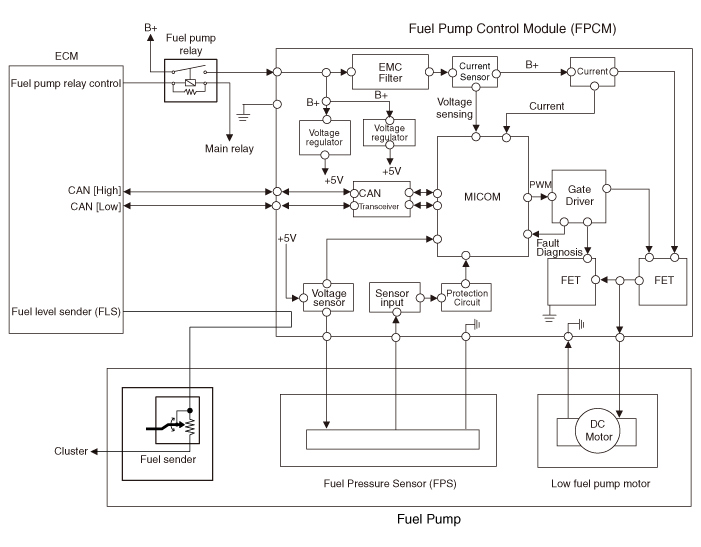

Принципиальная электрическая схема

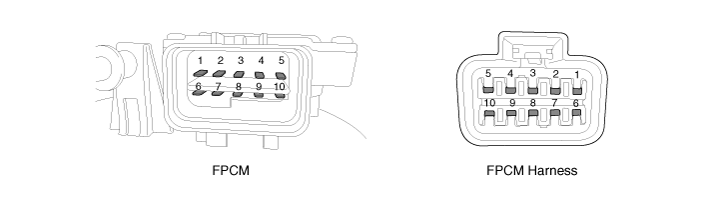

Иллюстрация терминала
Терминал Функция
| Пин № | Описание | Подключен к |
| 1 | Масса датчика топлива (-) | Топливный насос |
| 2 | Вход сигнала датчика давления топлива | Датчик давления топлива (FPS) |
| 3 | Масса датчика давления топлива (-) | Датчик давления топлива (FPS) |
| 4 | Земля (-) | Заземление |
| 5 | МОЖЕТ [Низкий] | ЕСМ |
| 6 | Сигнал датчика топлива (+) | Топливный насос |
| 7 | - | |
| 8 | Питание датчика давления топлива (+5В) | Датчик давления топлива (FPS) |
| 9 | МОЖЕТ [высокий] | ЕСМ |
| 10 | Мощность батареи (В+) | Реле топливного насоса |
