Датчик автоматического освещения

Процедуры ремонта

осмотр

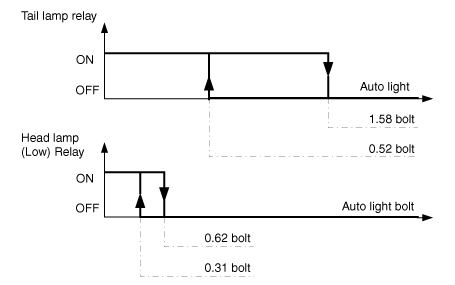

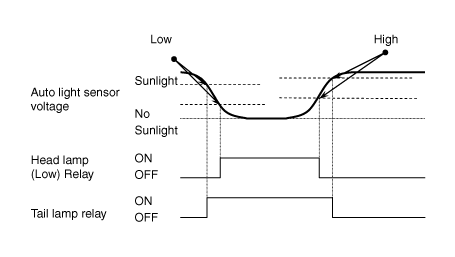

Проверьте, работает ли автоматическое управление освещением, как показано на временной диаграмме ниже. Хвост мощность лампы и мощность фары (низкая) управляются на основе автоматического освещения вход датчика (интенсивность освещения), когда переключатель автоматического освещения находится в многофункциональном режиме. Переключатель включен, и автомобиль находится в режиме IGN1 или IGN2 ON. Если IGN1 = ВКЛ, BCM определяет это напряжение, и если напряжение превышает номинальное, автоматически происходит световой провал. (ниже 4 В или выше 6 В)

Возникновение сбоя: если происходит сбой автоматического освещения, головка лампа должна быть включена независимо от уровня солнечного света. Это для предотвращения выключения головного света в случае авто отказ света в ночное время.

В состоянии IGN1 ON, когда модуль многофункционального переключателя обнаруживает автоматическое освещение Включение, выход реле заднего фонаря и выход реле ближнего света фар контролируются в соответствии с входным сигналом датчика автоматического освещения. Автоматическое управление освещением не работает, если контактный источник солнечного света (регулируемая мощность 5 В от питания Ignition 1 до солнечного света датчик) находится в коротком замыкании на землю. Если IGN1 ON, BCM контролирует диапазон этого питания и вызывает отказ, как только напряжение питания вне диапазона. Затем происходит этот сбой, и пока он присутствует, налобный фонарь необходимо включать, не заботясь об уровне солнечного света, обеспечиваемом датчиком. Это предназначено для предотвращения отключения любой фары при отказе происходит в ночное время.

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

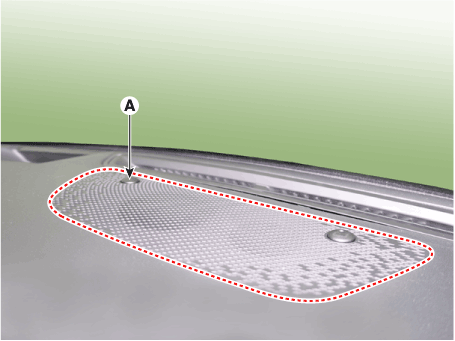

   Снимите фотодатчик и датчик автоматического освещения (A) с верхней стороны подушки безопасности, с помощью плоской отвертки.



3. 3

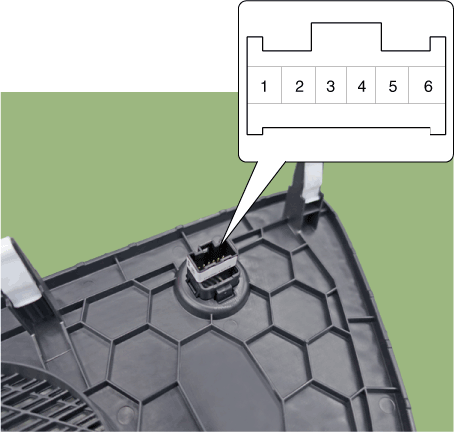

   Снимите разъем автоматического освещения.

Монтаж

1. 1
   Подсоедините разъем автоматического освещения.
2. 2
   Установите датчик автоматического освещения.
