Hyundai Palisade: система контроля выбросов паров топлива / канистра

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система контроля выбросов / Система контроля выбросов паров топлива / Канистра

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

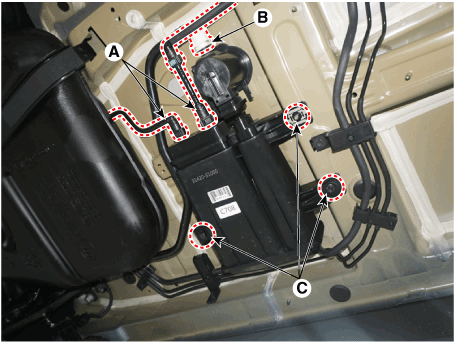

2.	Отсоедините быстроразъемное соединение вентиляционного шланга (B), быстроразъемное соединение парового шланга (А) из канистры.

3.	Снимите узел воздушного фильтра топливного бака после снятия крепления болты (С).

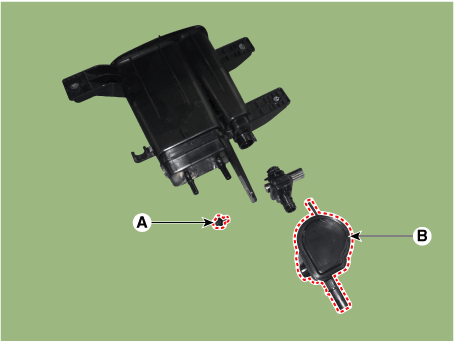

4.	Снимите болт крепления воздушного фильтра топливного бака (А).

5.	Снимите зажим, а затем отделите воздушный фильтр топливного бака (В) от канистру, повернув ее в направлении, указанном стрелкой на фигура.

осмотр

Визуально проверьте наличие следующих элементов.

–	Трещины или течь канистры

–	Плохое соединение, деформация или повреждение парового шланга/трубки.

Hyundai Palisade. Repair procedures

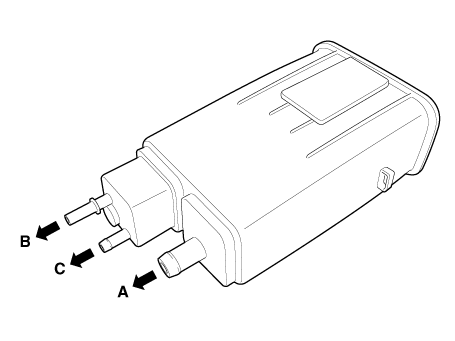

A : Канистра ↔ Атмосфера

B : Канистра ↔ Топливный бак (топливный насос)

C : Канистра ↔ Впускной коллектор

Монтаж

1.	Установите в порядке, обратном снятию.
