Hyundai Palisade: система контроля выбросов паров топлива / электромагнитный клапан управления продувкой (PCSV)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система контроля выбросов / Система контроля выбросов паров топлива / Электромагнитный клапан управления продувкой (PCSV)

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	18,5–22,5 [20°C (68°F)]

Описание и работа

Описание

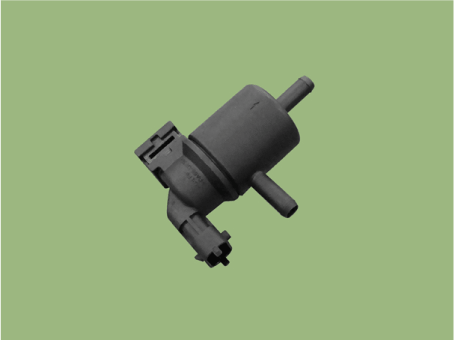

Электромагнитный клапан управления продувкой (PCSV) установлен на расширительном бачке и управляет проход между адсорбером и впускным коллектором. это электромагнитный клапан и открыт, когда ECM заземляет линию управления клапаном. Когда проход открыт (PCSV включен), пары топлива, хранящиеся в адсорбере, передаются на впуск многообразие.

Hyundai Palisade. Description and operation

Принципиальные диаграммы

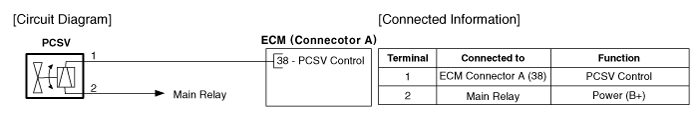

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

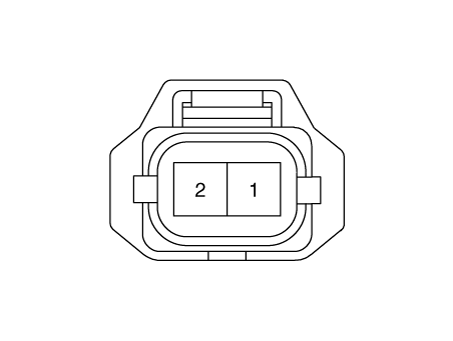

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем PCSV.

3.	Измерьте сопротивление между клеммами 1 и 2 PCSV.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: см. "Технические характеристики"

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

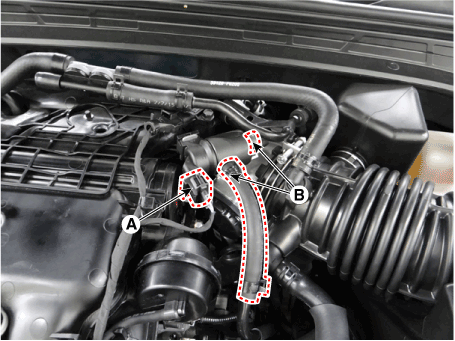

2.	Отсоедините разъем электромагнитного клапана управления продувкой (А).

3.	Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.

4.	Снимите клапан с кронштейна.

Монтаж

•	Установите компонент с указанным моментом затяжки.

•	Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В этом случае осмотрите его перед установкой.

•	Не наносите масло или смазку на концы шлангов. при подсоединении шланга PCSV.

•	Будьте осторожны, чтобы посторонние материалы не попали в клапан.

1.	Для установки выполните процедуру удаления в обратном порядке.

Канистра
