Электрическая система кузова
Компоненты и расположение компонентов
Место в руководстве: Электрическая система кузова
~1мин чтения
Компоненты

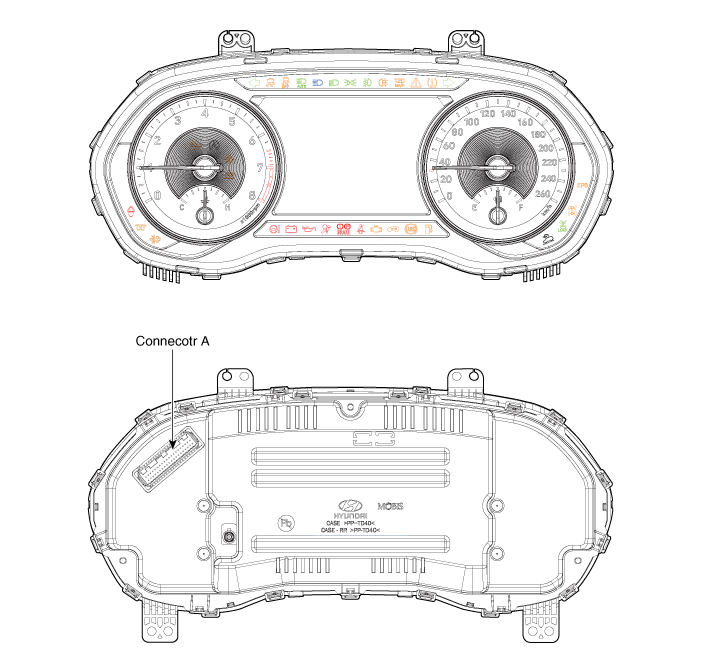

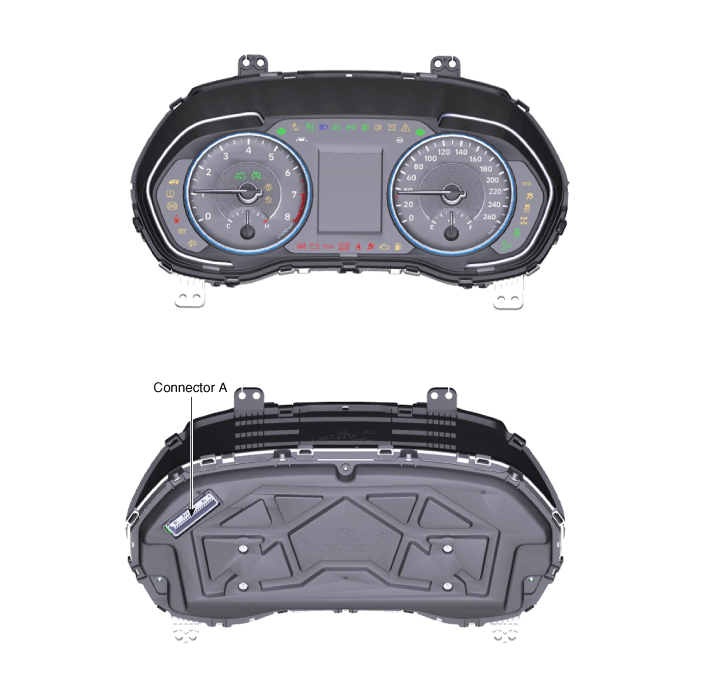

3,5-дюймовый МОНО ЖК-дисплей
| Нет | Соединитель А | Нет | Соединитель Б |
| 1 | Земля | 21 | Выключатель отключения (-) |
| 2 | Освещение (-) | 22 | Выключатель 1 (+) |
| 3 | Переключатель реостата (вниз)_Input | 23 | Выключатель 2 (+) |
| 4 | Переключатель реостата (вверху)_Input | 24 | Активный переключатель ECO_input/ R переключатель (M/T)_input |
| 5 | Дент | 25 | Переключатель режима водителя/переключатель N (M/T)_input |
| 6 | - | 26 | Динамик1 (+)_Выход |
| 7 | - | 27 | Динамик1 (-)_выход |
| 8 | - | 28 | - |
| 9 | - | 29 | B-CAN (низкий уровень) |
| 10 | - | 30 | B-CAN (высокий) |
| 11 | - | 31 | Состояние работы двигателя_выход |
| 12 | Скорость автомобиля_выход | 32 | C-CAN (высокий) |
| 13 | Генератор_Ввод | 33 | C-CAN (низкий) |
| 14 | Датчик топлива (+)_Input | 34 | Температурный_вход |
| 15 | - | 35 | - |
| 16 | Датчик топлива (-)_Input | 36 | Индикатор обогрева руля |
| 17 | Отдельная вода_Input | 37 | Земля |
| 18 | Подушка безопасности (+)_Ввод | 38 | - |
| 19 | Переключатель давления масла (-)_вход | 39 | IGN 1 |
| 20 | - | 40 | Батарея (+) |
