Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите переднюю панель комбинации приборов (A). (См. Кузов — «Приборная панель»)
3. 3

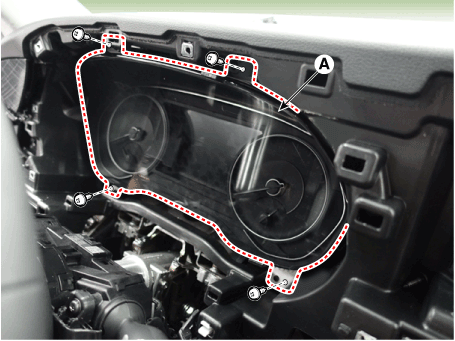

   Снимите кластер (A) с корпуса после удаления винтов.



4. 4

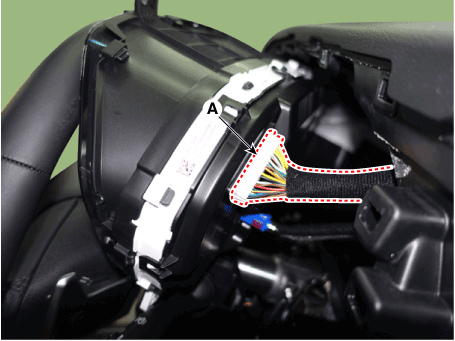

   Отсоедините разъем кластера (A), а затем снимите кластер.



Монтаж

1. 1
   Подсоедините разъем кластера.
2. 2
   Установите сборку кластера.
3. 3
   Установите лицевую панель кластера.
4. 4
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

1. 1
   Контрольная точка (предупреждающий индикатор)

   Нет	Ссылочный символ	Цвет	Имя	Входной сигнал	Управление сигналом (Блок/датчик)	Контрольно-пропускной пункт
   1		Зеленый	Поверните налево	C-CAN	млрд кубометров	Неисправность линии CAN
   2		Зеленый	Поверните направо	C-CAN
   3		Зеленый	Передний туман	C-CAN	млрд кубометров	Неисправность линии CAN
   4		Синий	Дальний свет	C-CAN	млрд кубометров	Неисправность линии CAN
   5		Зеленый	Ближний свет	C-CAN	млрд кубометров	Сбой линии CAN
   6		Зеленый	Задний фонарь	C-CAN	млрд кубометров	Сбой линии CAN
   7		Зеленый	Круиз	C-CAN	скорая помощь	Неисправность линии CAN
   8		Зеленый	НАБОР	C-CAN	скорая помощь	Неисправность линии CAN
   9		Красный	Ремень безопасности	C-CAN	млрд кубометров	Неисправность линии CAN
   10		Красный	Воздушная подушка	C-CAN	АКУ	Неисправность линии CAN
   11		Желтый	Багажник открыт	C-CAN	млрд кубометров	Неисправность линии CAN
   12		Красный	Дверь открыта	C-CAN	млрд кубометров	Неисправность линии CAN
   13		Красный	Высокая температура	C-CAN	скорая помощь	Неисправность линии CAN
   14		Желтый	Иммобилайзер	C-CAN	СМК	Неисправность линии CAN
   15		Желтый	АБС	C-CAN	ESC	Неисправность линии CAN
   16		Желтый	ЭПБ	C-CAN	ЭПБ	Неисправность линии CAN
   17		Желтый	ESC	C-CAN	ESC	Неисправность линии CAN
   18		Желтый	ВЫКЛ.	C-CAN	ESC	Неисправность линии CAN
   19		Желтый	СКДП (пройти и потерпеть неудачу)	C-CAN	СКДП	Неисправность линии CAN
   20		Желтый	Низкий уровень топлива	Жесткий провод	Отправитель топлива	Неисправность датчика топлива Сбой проводки
   21		Красный	Ручной тормоз	C-CAN	млрд кубометров ТКС ЭПБ	Неисправность линии CAN
   22		Желтый	Давление масла	Жесткий провод	Датчик давления масла	Сбой проводки
   23		Красный	Заряд батареи	Жесткий провод	Датчик батареи	Сбой проводки
   24		Желтый	Проверь двигатель	C-CAN	скорая помощь	Неисправность линии CAN
   25		Желтый	Низкая шайба	Жесткий провод	Датчик уровня воды	Сбой проводки
   26		Зеленый	АВТОУДЕРЖАНИЕ (Зеленый)	C-CAN	ESC	Неисправность линии CAN
   		Желтый	АВТОУДЕРЖАНИЕ (Желтый)	C-CAN	ESC	Неисправность линии CAN
   		Белый	АВТОУДЕРЖАНИЕ (Белый)	C-CAN	ESC	Неисправность линии CAN
   27		Зеленый Белый Желтый	LDWS	C-CAN	LDWS	Неисправность линии CAN
   28		Зеленый	Активный ЭКО	Жесткий провод	Переключатель ЭКО ВКЛ/ВЫКЛ	Сбой переключателя Сбой проводки
   29		Желтый	Диагностика полного привода	C-CAN	Полный привод	Неисправность блока 4WD Неисправность линии CAN
   30		Желтый	4WD БЛОКИРОВКА	C-CAN	ЭБУ полного привода	Неисправность ЭБУ 4WD Неисправность линии CAN
   31		Желтый	Светиться	C-CAN	Свеча накаливания	Неисправность свечи накаливания Неисправность линии CAN
   32		Красный	прибыль на акцию	C-CAN	Единица EPS	Отказ блока EPS Неисправность линии CAN
   33		Красный	Сепаратор воды	C-CAN	Датчик водоотделителя топливного фильтра	Неисправность датчика водоотделителя Неисправность линии CAN
   34		Зеленый Желтый	ДБК	C-CAN	ТКУ	Отказ ТКУ Неисправность линии CAN

2. 2
   КПП (датчик)

   Нет	Имя	Входной сигнал	Управление сигналом (Блок/датчик)	Контрольно-пропускной пункт
   1	Спидометр	C-CAN	ТКУ, АБС	Сбой линии CAN
   2	Тахометр	C-CAN	скорая помощь	Сбой линии CAN
   3	Температура охлаждающей воды	C-CAN	скорая помощь	Сбой линии CAN
   4	Топливо	Жесткий провод	Датчик топлива	Неисправность датчика топлива Сбой проводки

3. 3
   Информация для связи

   Блок передачи	Блок приема	CAN связь	Ссылка
   Кластер	млрд кубометров	C-CAN	Дозаправить состояние
   			Мгновенная информация о расходе топлива
   			Информация о низком уровне топлива
   			Условия установки автомобиля
   			Настройка освещения
   Кластер	скорая помощь	C-CAN ММ-CAN	СПОРТ/ЭКО режим
   	ТКУ
   	ЭКС
   	ЭСП
   	АВН
   Кластер	ССС	C-CAN	Скорость автомобиля
   Кластер	АКУ	C-CAN	Состояние подушки безопасности
   АКУ	Кластер	МОЖЕТ	Контрольный индикатор подушки безопасности
   млрд кубометров	Кластер	МОЖЕТ	Индикатор капота
   ДАТК	Кластер	МОЖЕТ	Внешний дисплей температуры
   ЭКС	Кластер	МОЖЕТ	Предупреждающий контроль
   скорая помощь	Кластер	МОЖЕТ	Контроль тахометра
   			Датчик температуры
   			Проверьте символ двигателя, индикатор CRUISE и SET
   ЭПБ	Кластер	МОЖЕТ	Индикатор EPB, управление индикатором стояночного тормоза
   			Управление звуком
   ESC	Кластер	МОЖЕТ	-
   млрд кубометров	Кластер	МОЖЕТ	Управление настройками автомобиля
   			Предупреждающий индикатор и предупреждающий звуковой сигнал, управление PAS어
   LDWS	Кластер	МОЖЕТ	Предупреждающий индикатор LDWS, дисплей массажа и дисплей угла поворота рулевого колеса
   САС	Кластер	МОЖЕТ
   СМК	Кластер	МОЖЕТ	Дисплей индикатора смарт-ключа
   ТКС	Кластер	МОЖЕТ	Отображение состояния переключателя ESC OFF
   			SCC включает/выключает стоп-сигнал
   			Отображение предупреждающего индикатора
   ТКУ	Кластер	МОЖЕТ	Индикация информации о включенной передаче
   			Ввод скорости
   			Индикатор СБВ
   СКДП	Кластер	МОЖЕТ	Индикатор TPMS

4. 4
   Контрольный список другого кластера

   1. Режим настройки UMS Есть элементы (например, двухоборотная разблокировка, автоматическая стыковка/разблокировка дверей, Синхронизация сиденья In / Out, звук дверного замка, фара Escrot, One Touch Triple Turn, приветственный свет и настройка контента), которые можно установить и настроить

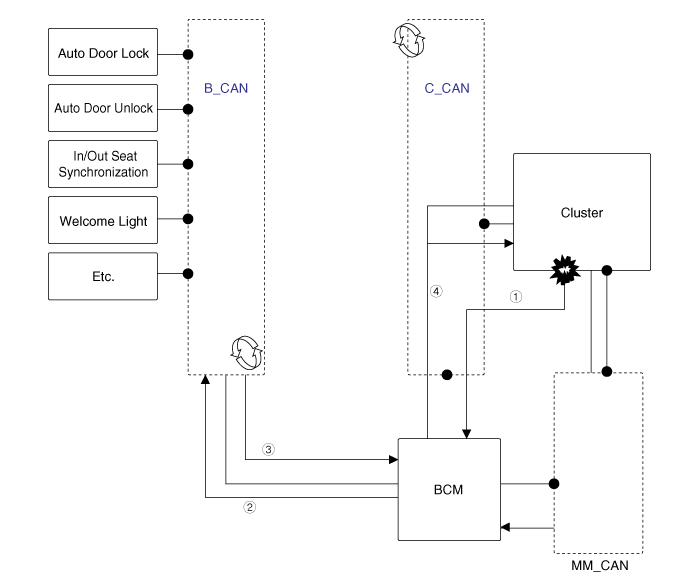

   2. Процедура настройки UMS
      1. Настройка модуля ① Настройки UMS отправляются в BCM → ② Настройки отправляются через BCM B_CAN в соответствующий модуль. → ③ Когда настройка модуля завершена, текущий настройки отправляются в BCM → ④ Окончательные настройки передаются через BCM C-CAN на приборную панель.
5. 5
   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool). Система диагностики (инструмент диагностики) предоставляет следующую информацию.

   1. Поиск кода неисправности: проверка неисправности и кодового номера (DTC)
   2. Анализ данных: проверка состояния входных/выходных данных системы
   3. Проверка срабатывания: Проверка состояния работы системы
   4. S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки
6. 6

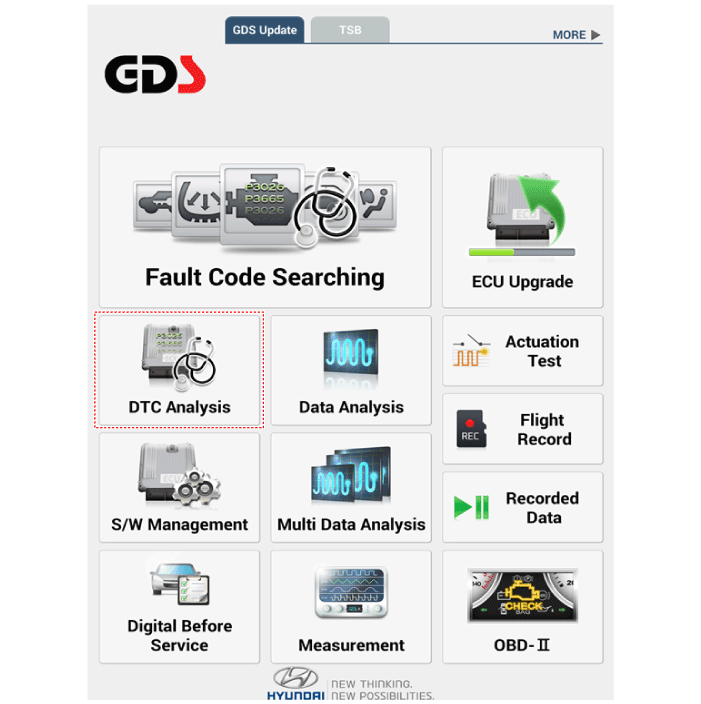

   Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".



7. 7

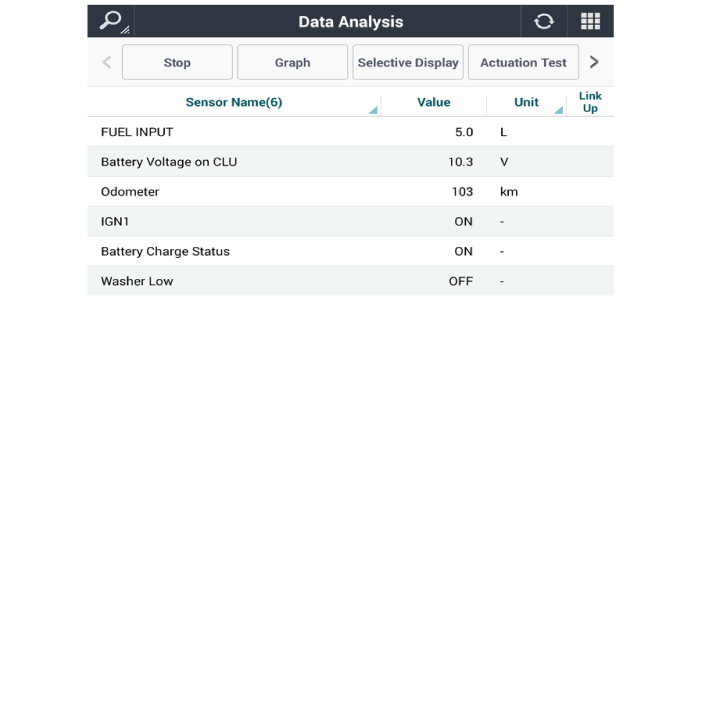

   Если проверить текущий статус, выберите «Анализ данных» и «Модель автомобиля».



8. 8

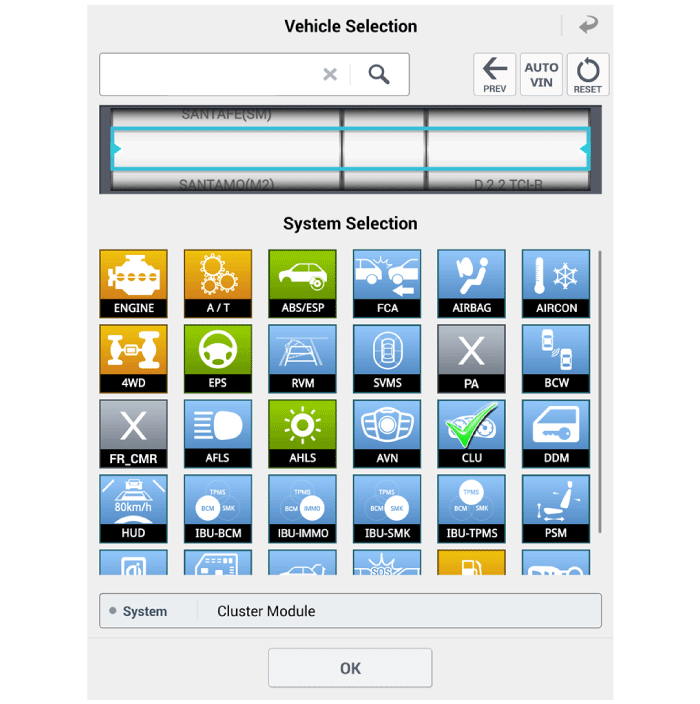

   Выберите «CLU» для поиска текущего состояния входных/выходных данных.





9. 9
   Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.
10. 10
    Выберите «Управление ПО» и «Модель автомобиля».



11. 11

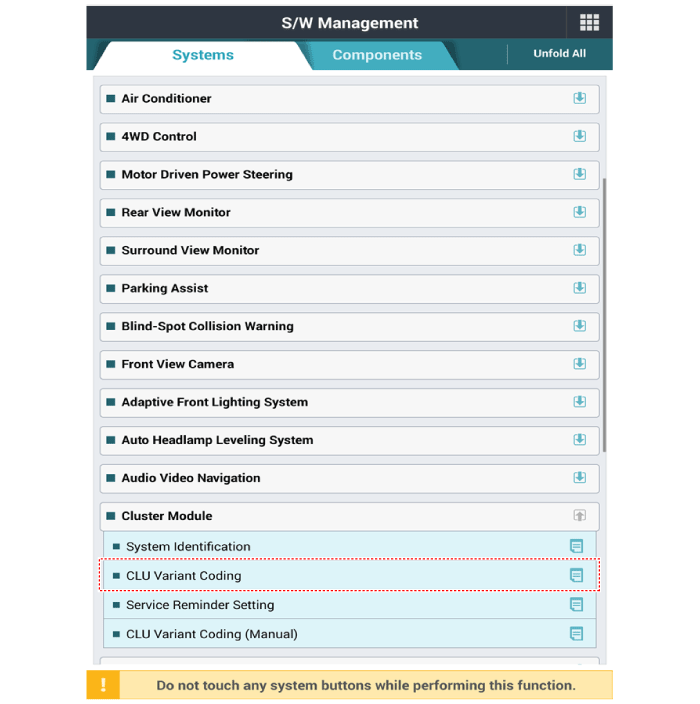

    Выберите «Кластерный модуль» и «Вариантное кодирование CLU».

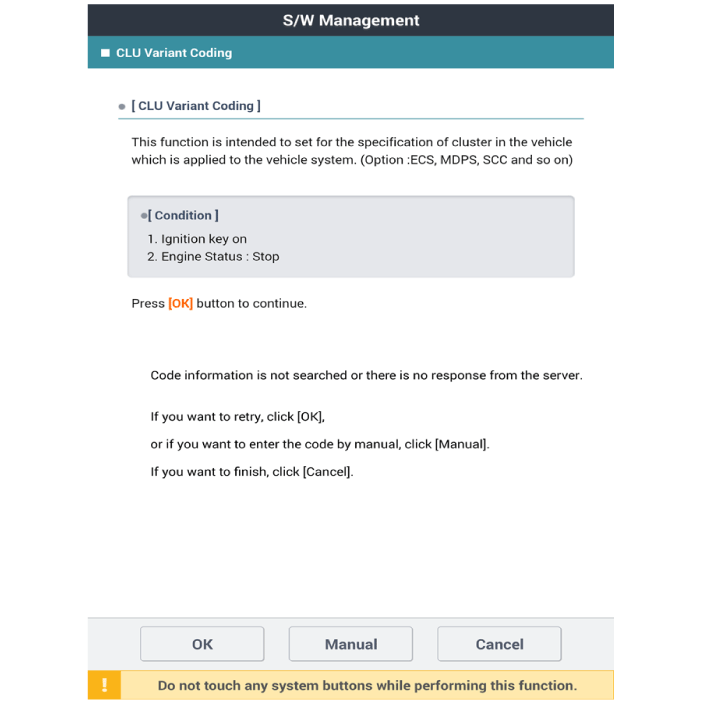

Диагностика с помощью диагностического инструмента Вариантное кодирование CLU Поскольку у нас есть больше опций (ESC, TPMS, SCC и т. д.) в автомобиле, приборная панель теперь иметь больше информации для отображения в зависимости от выбранных параметров. По этой причине нам нужно узнать, какие варианты текущего транспортного средства, когда мы заменить приборную панель. Чтобы решить эту проблему, курс обучения, основанный на опции, необходимой для автомобиля при замене приборной панели следует проводить. Это называется вариантным кодированием.
