Hyundai Palisade: индикаторы и датчики / Описание и работа

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Индикаторы и датчики / Описание и работа

Описание

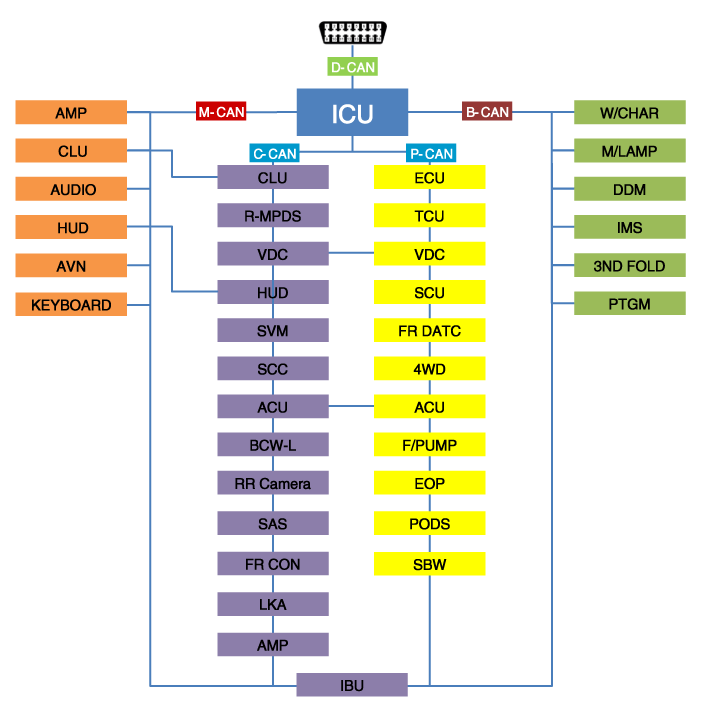

Схема сети связи

Hyundai Palisade. Description and operation

Сокращение	Объяснение
IBU	Встроенный блок управления кузовом
ДДМ	Модуль водительской двери
ПТГМ	Модуль хвостовых ворот с электроприводом
отделение интенсивной терапии	Встроенный блок управления
ЭБУ	Блок управления двигателем
КЛУ	Кластер
МДПС	Рулевое управление с электроприводом
SVM	Монитор кругового обзора
АКУ	Блок управления подушками безопасности
VDC	Динамический контроль автомобиля
ССС	Умный круиз-контроль
ЛКА	Система удержания полосы движения
БЧВ	Предупреждение о столкновении в слепых зонах
САС	Датчик угла поворота рулевого колеса
HUD	Проекционный дисплей
ТКУ	Блок управления коробкой передач
FR DATC	Двойной автоматический контроль температуры
4WD	Полноприводный автомобиль
F/НАСОС	Модуль управления топливным насосом
POCS	Система классификации пассажиров
ИМС	Интегрированная система памяти
AMP	Усилитель
АВН	Головное устройство (аудио/AVN)
HUD	Проекционный дисплей
ЗАДНЯЯ КАМЕРА	Камера заднего вида
Пр. КОН	Переключатель передней консоли
EOP	Электрический масляный насос
МБВ	Сдвиг по проводам
С СИМВОЛОМ	Беспроводное зарядное устройство
ФР М/ЛП	Передняя лампа настроения
3-Й СКЛАД	3-й блок управления складыванием сидений
АУДИО	Аудиоблок
КЛАВИАТУРА	Клавиатура центральной панели

Компоненты и расположение компонентов

Процедуры ремонта

Удаление 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите переднюю панель комбинации приборов (А)...
