Hyundai Palisade: система отображения на лобовом стекле / Описание и работа
| Описание |
| 1. |
Работа системы
Система HUD отображает различную информацию на лобовом стекле, которое
сводит к минимуму движение глаз водителя, повышая безопасность и удобство.

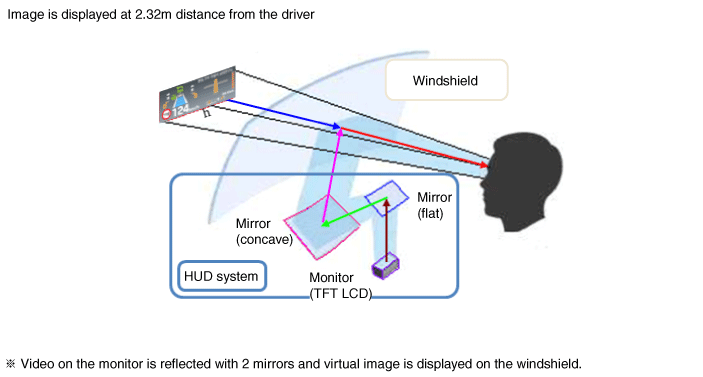

Проекционный дисплей отображает изображения TFT LCD на два зеркала (плоское/вогнутое).
и отображает их на расстоянии 2,32 м от глаз водителя.
Информация предоставлена HUD:
|
| 2. |
Содержание дисплея HUD
|
| 3. |

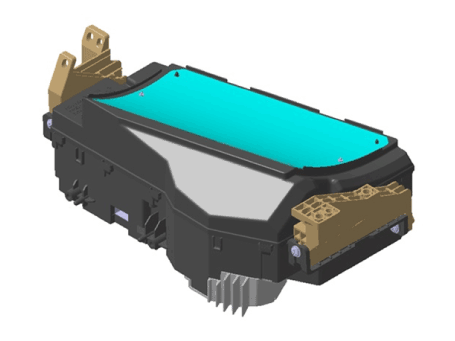

Блок HUD

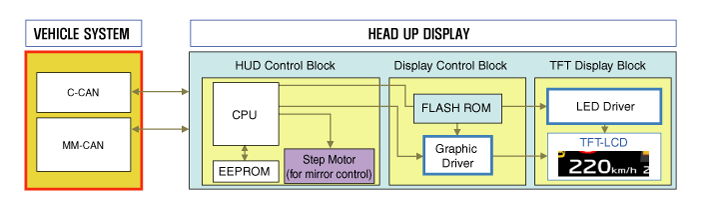

Проекционный дисплей: информация о системе автомобиля выводится на
комбинировать через связь CAN.
|
| 4. |

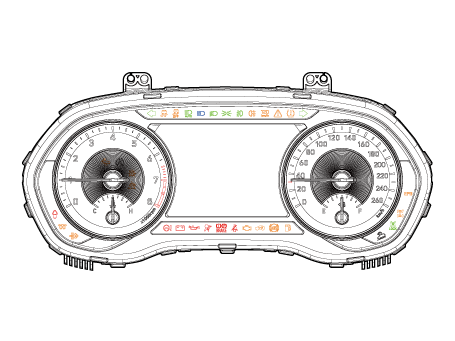

Кластер
|
| 5. |

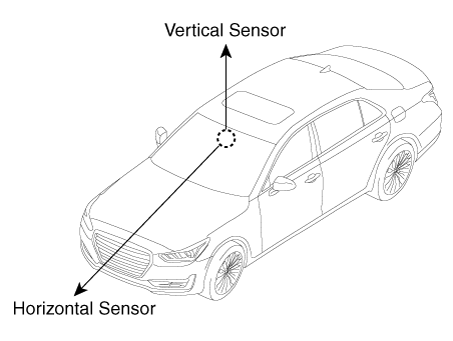

Датчик освещенности
Датчик внешней освещенности: двунаправленный (горизонтальный, вертикальный) измерительный
применяется датчик, а яркость HUD регулируется горизонтальной
измерения.
|
Проекционный дисплей
Компоненты и расположение компонентов
Компонент
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи...
