Проекционный дисплей

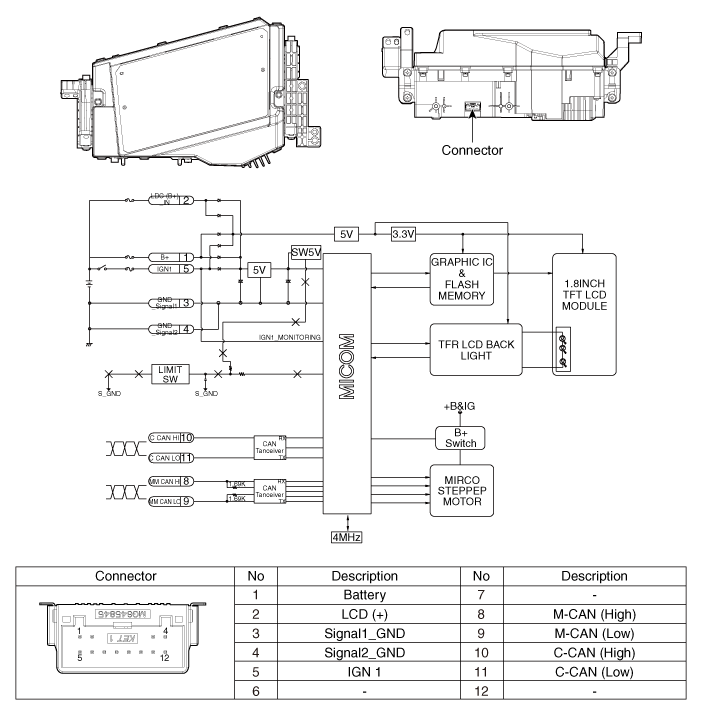

Компоненты и расположение компонентов

Компонент

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите комбинацию приборов. (См. Индикаторы и датчики - «Приборная панель»)
3. 3

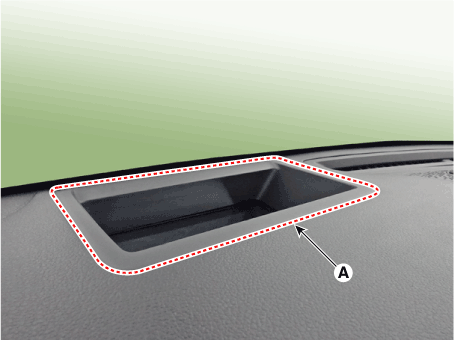

   Снимите верхнюю крышку проекционного дисплея (А).



4. 4

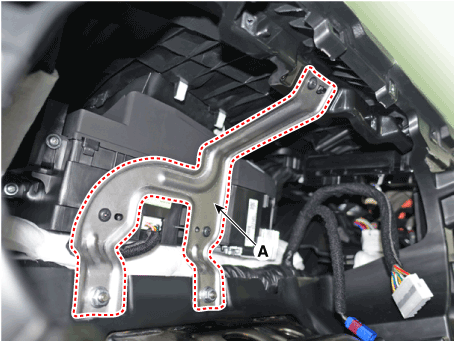

   Снимите кронштейн проекционного дисплея (A) после ослабления гаек и винтов.



5. 5

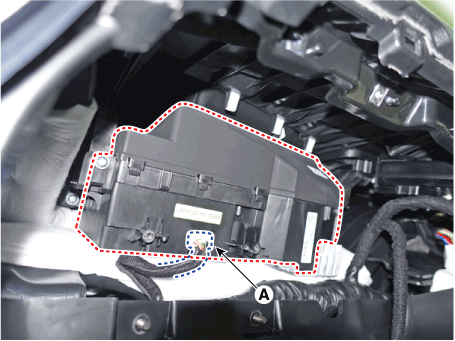

   Снимите блок проекционного дисплея (А), а затем снимите проекционный дисплей. блок после ослабления крепежных винтов.



Монтаж

1. 1
   Установите проекционный дисплей.
2. 2
   Установите комбинацию приборов.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Если часть изображения на проекционном дисплее искажена или находится не на уровне глаз с драйвером можно использовать глобальную диагностическую систему (диагностический инструмент) для провести калибровку.

1. 1
   В случае необходимости калибровки

   • При замене проекционного дисплея.
   • В случае искажения кадра после замены лобового стекла (двоение в глазах устраняется после внутренней установки пленки на стекло).
   • При удалении/установке или замене основной аварийной панели, установленной на HUD.
   • Когда место установки видео проекционного дисплея блок не находится на уровне глаз водителя, и фокусировка непостоянна.
2. 2
   элементы калибровки

   Нет	Функции калибровки видеоряда	Калибровочные случаи
   1	Вращение: Калибровка по полукругу/направлению по часовой стрелке на основе в центре
   2	Улыбка: Калибровка по вертикали по центру
   3	Наклонный (вверх/вниз): Калибровка в соответствии с наклоном вверх/вниз.
   4	Наклонный (влево/вправо): Калибровка в соответствии с наклоном влево/вправо.
   5	Параллельная компенсация
   6	Перемещение метки вверх/вниз: Компенсация в соответствии с до высоты глаз
   7	Инициализация: Изменено на состояние до компенсации видео.
   8	Видт
   9	Высота

Поиск неисправностей

Поиск неисправностей

Категория	Симптомы ошибки	предмет проверки	Подробный пункт проверки	Связанные части
Осветительные приборы	HUD не работает Яркость освещения не регулируется автоматически (без разницы между днем ​​и ночью)	Проверьте управление освещением Проверить работу датчика внешней освещенности Проверьте связь по CAN	Проверить управление освещением в кластере УСМ → Если HUD работает, проблем нет. Проверить работу датчика внешней освещенности → Если датчик внешней освещенности работает, проверьте связь (CGW ↔ ИЛС)	Световой датчик CGW Кластер
Функция регулировки	Положение дисплея не настроено	Проверьте движение зеркала при включенном или выключенном IG (парковочное положение)	Если шаговый двигатель не работает, когда IG включен или выключен, → Неисправен шаговый двигатель HUD. Если шаговый двигатель в HUD работает, когда IG включен или выключен, → Проверьте связь CAN (кластер ↔ HUD)	HUD Кластер
